商品の詳細:
|
| 製品: | 4.3インチTFT LCDの表示 | 決議: | 480x800ピクセル |
|---|---|---|---|
| インターフェース: | RGB | 見る方向: | すべての視角 (IPS) |
| タッチスクリーン: | 抵抗タッチ画面を使って | 表面の光: | 300 cd/m2 (カスタマイズ可能) |
| ドライバーIC: | HX8369-A01 | 電圧の運転: | 2.8 V |
| オペレーティングテンパー: | -20°Cから+70°C | 貯蔵温度: | -30°Cから+80°C |
| 接続: | ZIF FPC (カスタマイズ可能) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 抵抗性タッチスクリーン RGB TFT ディスプレイ,480x800 RGB TFT ディスプレイ,垂直LCD RGB TFTディスプレイ |
||
4.3インチ RGB TFTディスプレイ 480x800 ピクセル 抵抗性タッチスクリーン製品紹介
商品の速報
サイズ:4.3インチ IPS TFT ディスプレイ
解像度: 480 x 800点
視野: IPS すべての視角
インターフェース:RGB
ドライバIC:HX8369
制御委員会: ない
照明度 (cd/m2): 300
触覚画面: 抵抗性触覚パネル
製品説明
SAEF TECHNOLOGY SF-TC430S-8501A-Tは,4.3インチのフルTFT-LCDディスプレイで,解像度は480x800 (水平×800垂直ピクセルアレイ).LCDパネルを動かす電源電圧 (VCC) は2.6Vから3.3V,典型的な電圧は2.8Vである.RGBインターフェースをサポートする.この4.3インチタッチスクリーンモジュールは,組み込みシステムでTFTディスプレイを必要とする高品質のカラー画像に使用することができます.自動化GPS,医療機器,産業機器,セキュリティ機器など
SF-TC430S-8501A-Tは,明るいバックライトを必要とするアプリケーションに適した300 cd/m2 (典型的な値) の明るさを持つIPS-LCD型TFTです.当社の販売担当者に連絡してください.表面の明るさは1000cd/m2に設定できますこの抵抗性タッチスクリーン TFT 4.3 インチディスプレイは, -20 °C から +70 °C までの温度で動作できます. 貯蔵温度は -30 °C から +80 °C です.
製品情報
| 製品: | 4.3インチ TFT LCD ディスプレイ |
| 決議: | 480×800 ピクセル |
| インターフェース: | RGB |
| 見る方向: | すべての視角 (IPS) |
| タッチスクリーン: | 抵抗性タッチスクリーン |
| 表面照明: | 300 Cd/m2 (カスタマイズ可能) |
| ドライバーIC: | HX8369-A01 |
| 運転電圧: | 2.8V |
| 動作温度: | -20°C から +70°C |
| 保存温度: | -30°C から +80°C |
| 接続: | ZIF FPC (カスタマイズ可能) |
| 準拠性 | REACHとRoHSに準拠している |
4.3インチ RGB TFTディスプレイ 480x800 ピクセル 抵抗性タッチスクリーン製品図
ピン定義
| 違う | ピン名 | I/O | 記述 |
| 1 | GND | 私は | 地面 |
| 2 | LEDA | オー | LEDアノード |
| 3 | LEDK | オー | LED カソード |
| 4 | VCC | 私は | 電源 2.8V ストレージ |
| 5 | IOVCC | 私は | 電源 2.8V/1.8V 電圧 |
| 6 | SDO | 私は | シリアル入力信号 |
| 7 | SDI | 私は | シリアル入力信号 |
| 8 | GND | 私は | 地面 |
| 9 | SCL_WR | 私は | ストロブ信号入力ピンを読み |
| 10 | CS | 私は | チップ選択信号の入力ピン |
| 11 | NC | 私は | NC |
| 12 | リセット | 私は | LCM リセット入力信号 |
| 13から20 | R0-R7 | I/O | データの表示 I/O |
| 21〜28 | G0-G7 | I/O | データの表示 I/O |
| 29から36 | B0-B7 | I/O | データの表示 I/O |
| 37 | DE | 私は | RGB インターフェース操作のためのデータ有効信号 |
| 38 | GND | 私は | 地面 |
| 39 | PLK | 私は | RGB インターフェース操作のためのドットクロック信号 |
| 40 | GND | 私は | 地面 |
| 41 | HS | 私は | 直線水平同期信号 |
| 42 | VS | 私は | フレーム垂直同期信号 |
| 43 | ID | - | - |
| 44 | PWM | 私は | このピンが外部LEDドライバに接続されています |
| 45から46 | GND | 私は | 地面 |
| 47 | YU | オー | タッチパネルのピン |
| 48 | XL | オー | タッチパネルのピン |
| 49 | YD | オー | タッチパネルのピン |
| 50 | XR | オー | タッチパネルのピン |
| 51 | GND | 私は | 地面 |
DC 特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | - | 25.6 | - | V | If=20 mA | - |
| 供給電流 | もし | - | 20 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | - | - | mW | - | |
| LCM の 照明 濃度 |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| LCMの均一性 | - | 80 | - | - | % | If=20 mA | - |
| バックライトの色 | ホワイト | ||||||

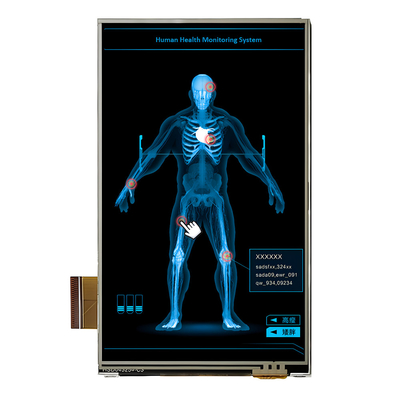

4.3インチ RGB TFTディスプレイ 480x800 ピクセル 抵抗性タッチスクリーン製品画像
