商品の詳細:
|
| 製品: | 2.4インチTFTLCD | タッチスクリーン: | タッチスクリーンなし (カスタマイズ可能) |
|---|---|---|---|
| 決議: | 240×320ドット | 保護ガラス次元: | 無 (カスタマイズ可能) |
| 見る方向: | 12:00 | インターフェース: | MPU 16 |
| ピン番号: | 40ピン | 接続: | プラグ (カスタマイズ可能) |
| 表面の光: | 200 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| ドライバーIC: | ST7789V | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | MCUインターフェイスTFT LCD表示,240×320点のTFT液晶ディスプレイ,2.4インチTFT LCDの表示 |
||

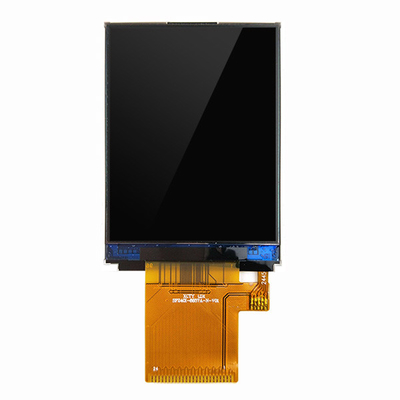

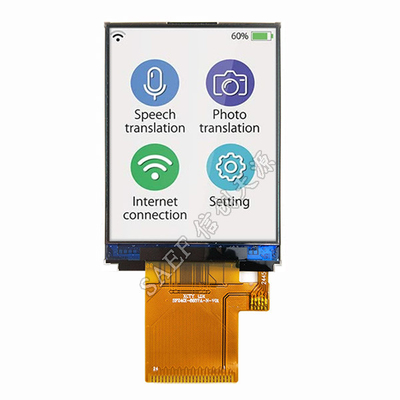

TFT LCD 2.4 インチ 240x320 ドット, 2.4 " TFT ディスプレイ MCU インターフェイス ZIF FPC 接続
商品の簡単なレビュー:

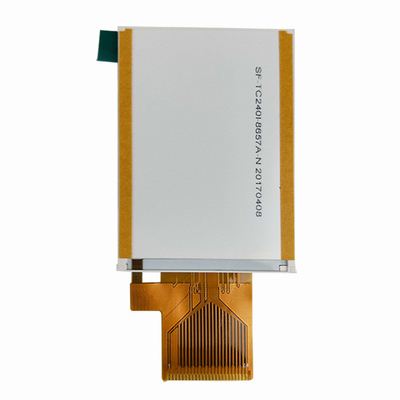

モデル番号 SF-TC240I-8657A-N
√2.4" TFT SPI 240×320
サイズ:2.4インチ
解像度: 240×320点
視界方向:12H
インターフェイス:MCU
ドライバIC:ST7789V
管理委員会: ない
照明 (cd/m2): 200
穴を貫く枠: ない
触覚画面:触覚画面なし
SF-TC240I-8657A-Nは,240x320ピクセル解像度を持つ斜面サイズ2.4インチのTFT-LCDモジュールである.このモジュールはST7789VICを内蔵しており,MPUインターフェースをサポートしている.アナログ (VCC) の電源電圧は 2 から.5Vから3.0V. このモジュールは,輝く表面パネル, 視野方向12時,グレースケール逆転6時,コントラスト比500を持っています:1.
SF-TC240I-8657A-NTFT-LCDモジュールは,明るさ200ニット (典型的な値) のポートレートモードである.モジュールは,レジスティブタッチスクリーン (RTP) オプションにも利用可能である.SF-TC240I-8657A-Nは -20°Cから+70°Cの温度で動作できる貯蔵温度は -30°Cから +80°Cです.
特徴:
| 製品: | 2.4インチTFTLCD | タッチスクリーン: | タッチスクリーンなし (カスタマイズ可能) |
|---|---|---|---|
| 決議: | 240×320点 | 蓋のガラスの寸法: | 無 (カスタマイズ可能) |
| 見る方向: | 12:00 | インターフェース: | MPU 16 |
| ピン番号: | 40ピン | 接続: | プラグ (カスタマイズ可能) |
| 表面照明: | 200 Cd/m2 (ニット) | LEDの寿命: | 401000 時間 |
| ドライバーIC: | ST7789V | 準拠性 | REACHとRoHSに準拠している |
2.4"インチ TFT LCD ディスプレイ
| 違う | PIN名 | I/O | 記述 |
| 1 | VCC | 私は | 電源 2.8V ストレージ |
| 2 | GND/K | 私は | 地面 |
| 3 | LEDA | オー | LEDアノード |
| 4 | リセット | 私は | LCM リセット入力信号 |
| 5 | CS | 私は | チップ選択信号の入力ピン |
| 6 | RS | 私は | 登録 選択 信号 |
| 7 | WR | 私は | ストロブ信号入力ピンを書き |
| 8 | RD | 私は | ストロブ信号入力ピンを読み |
| 9 から 24 まで | DB0-DB15 | I/O | データの表示 I/O |
| ポイント | シンボル | Vアリュー | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| インプット電圧 | ワイン | VDD+0だった3 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | ほら |
| 供給電流 | 私はDD | ほら | ほら | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | VIH | 0.8VDD | ほら | VDD | V | ほら |
| V私はL について | 0 | ほら | 0.2VDD | V | ||
| 入力流出電流 | 私はIL | - 1つ0 | ほら | 1.0 | mA | VIN=VDDまたは VSS |
| ポイント | シムボール | ミニ | タイプ | マックス | ユニット | テスト条件 |
| 供給電圧 | Vf | 3.2 | V | If=80mA | ||
| 供給電流 | もし | ほら | 80 | ほら | mA | ほら |
| 逆電圧 | ロープ | ほら | ほら | 5 | V | ほら |
| 電力消耗 | Pd | ほら | 288 | ほら | mW | ほら |
| LCM の 照明 濃度 |
ほら |
ほら | 200 | ほら | Cd/m2 | If=80mA |
| LCMの均一性 | ほら | 80 | ほら | ほら | % | If=80 mA |
