商品の詳細:
|
| 製品: | 1.22インチ TFT LCD | タッチスクリーン: | 触れない (CTPはオプション) |
|---|---|---|---|
| 決議: | 240*204点 | 保護ガラス次元: | カスタマイズ可能 |
| 見る方向: | IPS (全視角) | インターフェース: | SPI |
| ピン番号: | 13ピン | 図面の次元: | 33.66 x 33.02 x 1.5 mm |
| 接続: | ZIF FPC | 表面の光: | 300 cd/m2 (ニット) |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1.22インチ TFT LCDディスプレイ,SPIインターフェイス TFT LCDディスプレイ |
||
1.22インチ TFT LCD ディスプレイ 240x204 ピクセル SPI インターフェイス 製品紹介
商品の速報
記述
SF-TC122B-8175A-Nは,1.22インチの斜面 240x204のフルカラーラウンドTFTLCDスクリーンディスプレイです. SPIインターフェースをサポートし,ウェアラブルデバイス,ラウンドディスプレイ,MP3プレーヤー,ハンドヘルドデバイスなどに広く使用されています..簡単にホストに接続するには,FFC/FPCの尾根が ZIFソケットで接続されます.
SF-TC122B-8175A-Nは円形モードのTFT-LCDで,明るさは300ニット (典型的な値) です. -20°Cから+70°Cの温度で動作できます.貯蔵温度が -30°Cから +80°C. 1.22インチの丸いTFTディスプレイモジュールとして,様々なアプリケーションで広く使用されています.
1.22インチ TFT LCD ディスプレイ 240x204 ピクセル SPI インターフェース 製品図
PIN 定義
| 違う | PIN名 | I/O | 記述 |
| 1 | LEDK2 | オー | LED カソード |
| 2 | LEDK1 | オー | LED カソード |
| 3 | LEDA | オー | LEDアノード |
| 4 | GND | 私は | 地面 |
| 5 | FMARK | 私は | S/W コマンドでアクティベートされる. この操作は,S/W コマンドで実行されます. |
| 6 | SDA | 私は | データ入力信号を表示する |
| 7 | SCLK | 私は | シリアルインターフェイスでは,これはSCLとして使用されます. |
| 8 | RS | 私は | 4行連続インターフェースでデータ/コマンド選択ピンを表示する. |
| 9 | CS | 私は | チップ選択信号の入力ピン |
| 10 | リセット | 私は | LCM リセット入力信号 |
| 11 | IOVCC | 私は | 電源 2.8V/1.8V 電圧 |
| 12 | VCC | 私は | 電源 2.8V ストレージ |
| 13 | GND | 私は | 地面 |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC特性 (VDD=2.8V,Ta=25°C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 6.4 | V | If=20AMA | - | ||
| 供給電流 | もし | - | 20 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 96 | - | mW | - | |
| LCM の 照明 濃度 |
- |
- | 300 | - | Cd/m2 | If=20MA | - |
| LCMの均一性 | - | 80 | - | - | % | If=20MA | - |
| バックライトの色 | ホワイト | ||||||
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 25 | - | ミス | (1) (2) について | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
300 | 500 | - | - | (1) (3) について | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | 80 | - | レベル | - | |
| θL | 80 | - | |||||||
| ヴェル | Θ+ | - | 80 | - | |||||
| ほら | - | 80 | - | ||||||

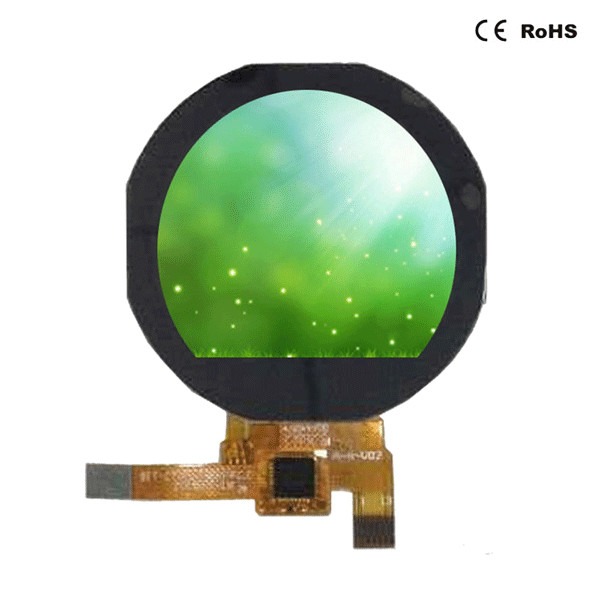

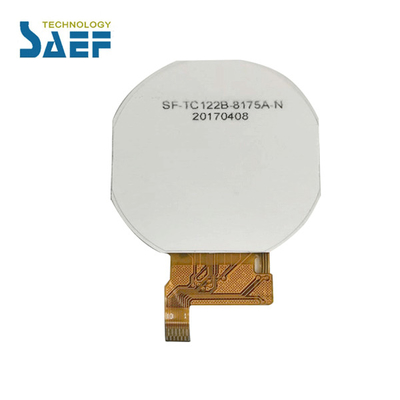

1.22インチ TFT LCD ディスプレイ 240x204 ピクセル SPI インターフェイス 製品画像
