商品の詳細:
|
| 製品: | 1.44インチ TFTディスプレイ | タッチスクリーン: | 抵抗感のあるタッチパネル (オプション) |
|---|---|---|---|
| 決議: | 128x128 | 保護ガラス次元: | カスタマイズ可能 |
| 見る方向: | 12:00 | インターフェース: | MPU 8ビット |
| ピン番号: | 24ピン | 接続: | プラグ |
| 表面の光: | 200 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| ドライバIC: | ST7735 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1.44インチ TFT LCD ディスプレイ,128x128点 TFT LCD ディスプレイ,8ビット TFT LCD ディスプレイ |
||
SF-TC144H-8163A-T 仕様 2016-12-07.pdf
レジスティブタッチスクリーン TFT LCD 1.44 インチ MPU インターフェイス 製品紹介
商品の速報
記述
SF-TC144H-8163A-Tは,レジスティブタッチスクリーン (RTP) TFT LCD モジュールを持つ1.44インチスクエアモードで,MPU 8ビットインターフェースをサポートし,128x128ピクセルの解像度が表示されます.このTFTLCDモジュールはST7735ドライバーIC (ILI9163CICと互換性) と組み込まれています.このモジュールは,反光面パネルを搭載しており,視野方向は12時,灰色スケールインバーションは6時.
SF-TC144H-8163A-Tモジュールは,明るさ150ニット (典型的な値) を有する四角形型TFT-LCDである.モジュールは,タッチスクリーンオプションなしにも利用可能である.その部品番号はSF-TC144H-8163A-Nである.作業温度は -20°Cから +70°Cです貯蔵温度は -30°Cから +80°Cです.
レジスティブタッチスクリーン TFT LCD 1.44 インチ MPU インターフェイス 製品図
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | YD | 私は | タッチパネルダウン入力信号 |
| 2 | XL | 私は | タッチパネル左入力信号 |
| 3 | YU | 私は | タッチパネル UP 入力信号 |
| 4 | XR | 私は | タッチパネル右入力信号 |
| 5 | IOVCC | P | 電源1.8V電圧 |
| 6 | GND | P | パワーグラウンド |
| 7 | VDD | P | 電源2.8V電圧 |
| 8 | DB7 | I/O | データの表示 I/O |
| 9 | DB6 | I/O | データの表示 I/O |
| 10 | DB5 | I/O | データの表示 I/O |
| 11 | DB4 | I/O | データの表示 I/O |
| 12 | DB3 | I/O | データの表示 I/O |
| 13 | DB2 | I/O | データの表示 I/O |
| 14 | DB1 | I/O | データの表示 I/O |
| 15 | DB0 | I/O | データの表示 I/O |
| 16 | /RD | P | ストロブ信号入力ピンを読み |
| 17 | /WR | 私は | ストロブ信号入力ピンを書き |
| 18 | RS | 私は | 登録 選択 信号 |
| 19 | / リセット | 私は | LCM リセット入力信号 |
| 20 | /CS | 私は | チップ選択信号の入力ピン |
| 21 | BL-K | 私は | LED カソード |
| 22 | BL-K | 私は | LED カソード |
| 23 | BL-A | 私は | LEDアノード |
| 24 | NC | - | - |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -10から60 | °C |
| 保存温度 | Tstg | -20から60 | °C |
DC特性 (VDD=2.8V,Ta=25°C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | If=40AMA | - |
| 供給電流 | もし | - | 40 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 96 | - | mW | - | |
| LCM の 照明 濃度 |
- |
- | 200 | - | Cd/m2 | If=40MA | - |
| LCMの均一性 | - | 80 | - | - | % | If=40MA | - |
| バックライトの色 | ホワイト | ||||||
タッチスクリーンパネルの仕様
| ポイント | シンボル | ミン | タイプ | マックス | ユニット | コメント |
| 透明性 | - | - | 82 | - | % | JIS K-7105 |
| 霧 | - | - | 1 | - | % | JIS K-7105 |
| 表面の硬さ | - | - | 3 | - | H | 150gf 45° |
| FPCの剥離強度 | - | 5 | - | N | 上向き 90° | |
| FPC 曲げ | - | - | 3 | - | サイクル | R=1です090° |
| 入力力 | - | - | 50 | gf | - | |
| 定位電圧 | Vタッチ | 7 | V | DC | ||
| X軸抵抗 | Rx | 150 | 500 | FPC PIN | ||
| X軸抵抗 | レイ | 200 | 800 | |||
| 線形性 | - | - | ±15 | ±20 | % | - |
| おしゃべり | - | - | - | 20 | ms | - |
| 断熱抵抗 | リ | 10 | - | - | MΩ | - |
| 記録 生活 | - | 1,00,000 | - | - | タイムズ | - |
| インプット ライフ | - | 1,000,000 | - | - | タイムズ | - |
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 25 | - | ミス | (1) (2) について | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
300 | 400 | - | - | (1) (3) について | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | 60 | - | レベル | - | |
| θL | 60 | - | |||||||
| ヴェル | Θ+ | - | 60 | - | |||||
| ほら | - | 45 | - | ||||||

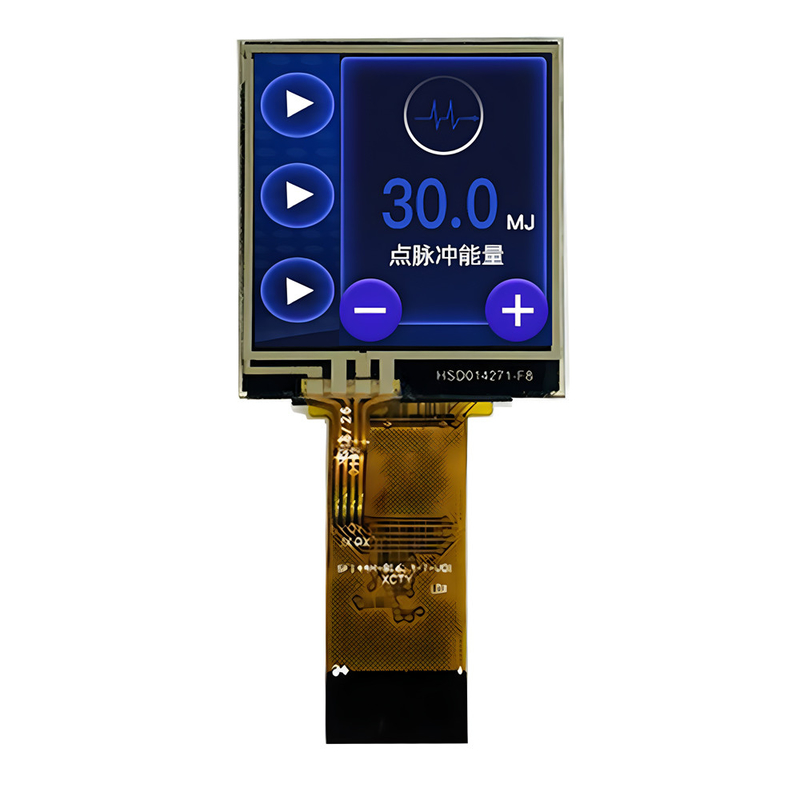

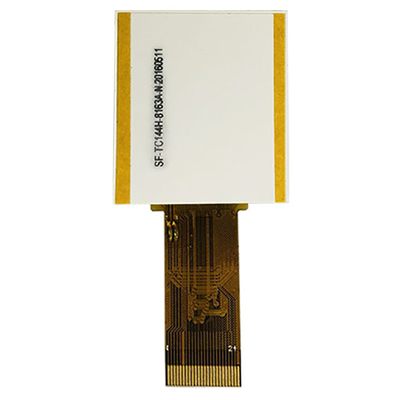

レジスティブタッチスクリーン TFT LCD 1.44 インチ MPU インターフェイス 製品画像
