商品の詳細:
|
| 製品: | 1.77インチのTFTディスプレイ | タッチスクリーン: | Optioinal |
|---|---|---|---|
| 決議: | 128x160 | 保護ガラス次元: | カスタマイズ可能 |
| 見る方向: | 12:00 | インターフェース: | Mpu 8ビット |
| ピン番号: | 20のピン | 接続: | はんだ付けすること |
| 表面の光: | 250 cd/m2 | LEDの寿命: | 40千時間 |
| オペレーティングテンパー: | -20°C ～ +70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 128x160点のTFTディスプレイ,MPU インターフェイス 1.77 インチ TFT ディスプレイ,1.77インチ TFTディスプレイ メーカー |
||
1.77インチ TFT LCDディスプレイ 8ビット MPU インターフェース 製品説明
商品の速報
記述
SF-TS177H-8784A-Nは,1.77インチポートレイトモードのTFT LCDモジュールで,ドット解像度128x160をサポートしています.電子機器などこのTFTLCDモジュールは,ILI9163VIC (ST7735ICと互換性がある) と組み込まれています. アナログ (Vcc) の供給電圧は2.6Vから3.3V,典型的な値は2.8Vです.このモジュールは,反光表面パネルを持っている視界方向は12時 グレースケールインバーションは6時
SF-TS177H-8784A-NモジュールはポートレイトモードのTFT-LCDであり,部分番号SF-TS177H-8784A-Tのレジスティブなタッチスクリーンオプションも利用可能. 作業温度は-20°Cから+70°Cです.貯蔵温度が -30°Cから +80°C.
1.77インチ TFT LCDディスプレイ 8ビット MPU インターフェース 製品図
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | LED | オー | LED カソード |
| 2 | LED+ | オー | LEDアノード |
| 3 | GND | 私は | 地面 |
| 4 | VDD | 私は | 電源 2.8V ストレージ |
| 5 | NC | - | 開いておけ |
| 6 | NC | - | 開いておけ |
| 7 | CS | 私は | チップ選択信号の入力ピン |
| 8 | リセット | 私は | LCM リセット入力信号 |
| 9 | RS | 私は | 登録 選択 信号 |
| 10 | /WR | 私は | ストロブ信号入力ピンを書き |
| 11 | /RD | 私は | ストロブ信号入力ピンを読み |
| 12〜19 | DB7-DBO | I/O | データの表示 I/O |
| 20 | GND | 私は | 地面 |
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC特性 (VDD=2.8V,Ta=25°C)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | If=40 mA | - |
| 供給電流 | もし | - | 40 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 288 | - | mW | - | |
| LCM の 照明 濃度 |
- |
- | 250 | - | Cd/m2 | If=40mA | - |
| LCMの均一性 | - | 80 | - | - | % | If=40 mA | - |
| バックライトの色 | ホワイト | ||||||
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 6 | - | ミス | (1) (2) について | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
- | 500 | - | - | (1) (3) について | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | - | 60 | - | レベル | - |
| θL | - | 60 | - | ||||||
| ヴェル | Θ+ | - | 60 | - | |||||
| ほら | - | 45 | - | ||||||

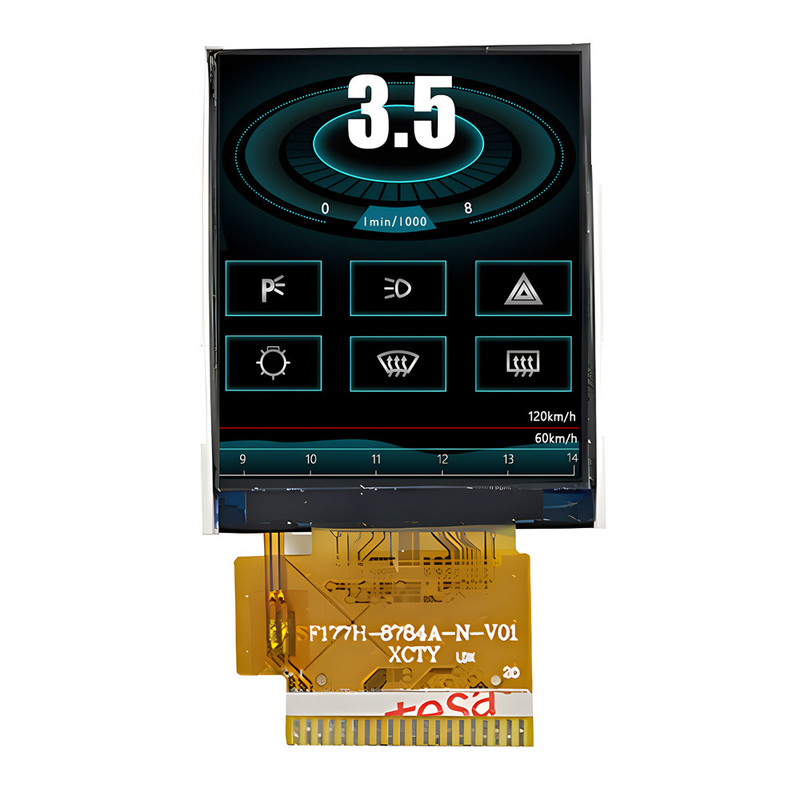

1.77インチ TFT LCD ディスプレイ 8 ビット MPU インターフェース 製品画像
