480×800 4インチ 抵抗性タッチスクリーン TFTディスプレイ
部品番号:SF-TC397H-8783A-T
SF-TC397H-8783A-Tは4インチのTFT-LCDモジュールである.TFT-LCDパネル,ドライバIC,FPC,バックライトユニットで構成されている. 4インチディスプレイエリアは480 X ((RGB) X 800ピクセルで,最大262Kの色を表示することができる.この製品は RoHS 環境基準を満たしています.
このグラフィックTFTディスプレイモジュールは,3.97インチ横切りの,フルカラーTFTです.このTFTLCDは,低電力で,白いLEDバックライトを使用します.そして,インテグレートレジスティブなタッチスクリーンがあり,ディスプレイのメインTABコネクタに接続が取られています.このLCD TFTには,搭載コントローラと2.8vの単電圧があり,電源とロジックに対応しています.ディスプレイへの接続によって指定されたRGBインターフェースを使用しています.
このモジュールは素晴らしい! すべての情報をフルカラーで表示します. 広くコーヒーマシン,マイクロ波オーブン,スキャナー,家庭自動化,アクセス制御システム,監視機器に使用されます.分析機警備システム 庭園灌輸システムなど
特徴
| 製品: | 4インチのTFT液晶タッチスクリーン |
| 決議: | 480×800 |
| インターフェース: | RGB |
| ドライバーIC: | ILI9806E |
| 接続: | プラグ |
| 動作温度: | -20°C から +70°C |
| タッチスクリーン: | 抵抗性タッチパネル (RTP) |
| 見る方向: | 12時 |
| ピン番号: | 51ピン |
| 表面照明: | 300 Cd/m2 (ニット) |
| LEDの寿命: | 401000 時間 |
| 準拠性 | REACHとRoHSに準拠している |

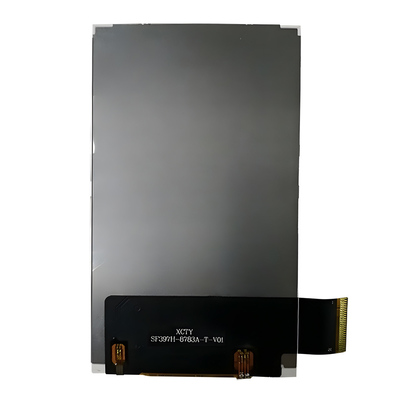

480x800 4"レジスティブタッチスクリーン TFTディスプレイ 製品図
PIN 記述
| 違う | PIN名 | I/O | 記述 |
| 1 | LEDK | オー | LED カソード |
| 2 | LEDA | オー | LEDアノード |
| 3 | YU | 私は | タッチパネル入力信号 |
| 4 | XL | 私は | タッチパネル入力信号 |
| 5 | YD | 私は | タッチパネル入力信号 |
| 6 | XR | 私は | タッチパネル入力信号 |
| 7 | GND | 私は | 地面 |
| 8 | VCI | 私は | 電源 2.8V ストレージ |
| 9 | NC | - | セットオープン |
| 10 | IOVCC | 私は | 電源 1.8V 電圧 |
| 11 | TE | 私は | 破裂効果出力 |
| 12 | SDO | - | SPI インターフェイス 入力/出力ピン |
| 13 | SDI | 私は | SPI インターフェイス 入力/出力ピン |
| 14 | WR/SCL | - | SPI 時計信号 |
| 15 | CSX | 私は | チップ選択信号の入力ピン |
| 16 | RESX | 私は | LCM リセット入力信号 |
| 17〜40歳 | DB23-DB0 | I/O | データの表示 I/O |
| 41 | ENABLE 可能な | 私は | RGB I/F モード 1 のデータ有効信号 |
| 42 | DOTCLK | 私は | 各日付をサンプリングするクロック信号 |
| 43 | HSYNC | 私は | 水平の同期信号 |
| 44 | VSYNC | 私は | 垂直同期信号 |
| 45 | LEDPWM | 私は | このピンが外部LEDドライバに接続されます |
| 46 | LWDON | 私は | 外部LEDバックライト制御をオン/オフにします. |
| 47 | NC | - | セットオープン |
| 48 | NC | - | セットオープン |
| 49 | IM0 | 私は | インターフェースモードを選択 |
| 50 | IM1 | 私は | インターフェースモードを選択 |
| 51 | GND | 私は | 地面 |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 0.3~46 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC 特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
注記 |
| 供給電圧 | Vf | 25.6 | V | If= 20 mA | - | ||
| 供給電流 | もし | - | 20 | - | mA | - | - |
| 逆電圧 | ロープ | - | - | 5 | V | - | |
| 電力消耗 | Pd | - | 512 | - | mW | - | |
| LCM の 照明 濃度 |
- |
300 | - | Cd/m2 | If= 20mA | - | |
| LCMの均一性 | - | 80 | - | - | % | If= 20 mA | - |
| バックライトの色 | ホワイト | ||||||
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | 注記 | |||
| ミニ | タイプ | マックス | |||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 19 | - | ミス | (1) (2) について | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 4.14 | - | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
720 | 900 | - | - | (1) (3) について | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | 70 | - | レベル | - | |
| θL | 70 | - | |||||||
| ヴェル | Θ+ | 70 | - | ||||||
| ほら | 60 | - | |||||||

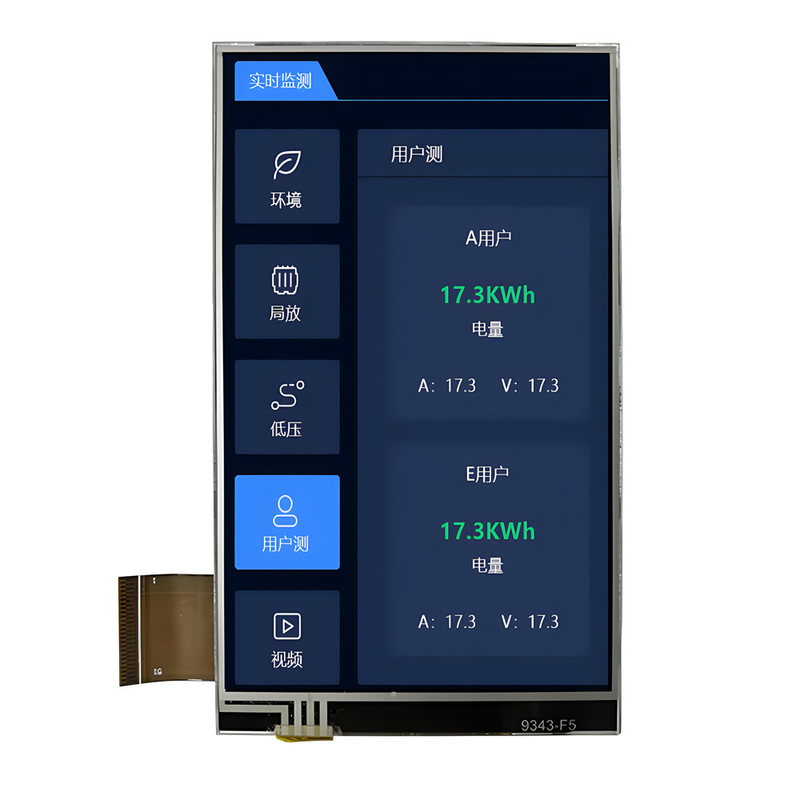

480x800点 4インチ 抵抗性タッチスクリーン TFTディスプレイ 製品画像
