商品の詳細:
|
| キーワード: | 7インチ TFT | タッチスクリーン: | CTP (容量感触画面) |
|---|---|---|---|
| 決議: | 1024x600点 | 保護ガラス次元: | コニングゴリラ |
| LCMインターフェイス: | ミピ | 表面の光: | 300 cd/m2 (最大1500ニット) |
| EMI: | EMI シールド付き | 表面硬さ: | >7H |
| 衝撃耐性: | IK08 | LEDの寿命: | 40千時間 |
| ピン: | 30ピン | 見る方向: | 全視角 (80/80/80/80) |
| CTP インターフェイス: | I2C | 作業温度: | – 20℃への+70℃ |
| 準拠性: | REACHとRoHSに準拠している | ちり止め: | 3M VHB を含む |
| ハイライト: | 7H 硬さ タッチスクリーン TFT,7インチタッチスクリーン TFT,IK08 タッチスクリーン TFT |
||

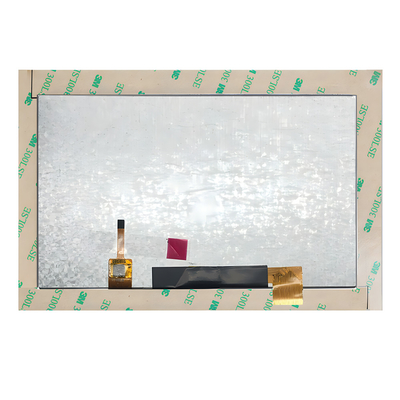

SAEF Technology SF-TO700B-8857A-CTは,コーニングのゴリラ2mmガラスをカバープレートとして使用し,IK08の衝撃耐性と7Hまでの表面硬さを持っています.グラス表面処理には複数の機能オプションがあります抗菌性,防水性,指紋防止,反光性,反射性などです. お客様の特定の要求に応じてカスタマイズすることができます.カバーガラスのサイズは,顧客のアプリケーションに応じてカスタマイズすることができます3M VHBをガラスの裏側にあるステップに塗り,この方法により,ガラスの入るのを完全に防ぐことができます.この製品の設計では,抗静止処理も行いました接触静電テストによって,製品/ユーザー機器の静電レベルは8KVに達し,空気静電テストによって10KVに達しました.また,この製品には完璧な触覚効果があることもあります.裸手でもプラスチック手袋でも
SAEF テクノロジー SF-TO700B-8857A-CTは,現在,300nitsの明るさで顧客によって使用されています. 同時に,我々は500nits,1000nits,異なる環境におけるユーザーのニーズを満たすため.
製品に関する簡単な詳細
1LCD サイズ: 7 ′′ インチ TFT
2解像度: 1024×600
3視角:自由,すべての視角
4図面の大きさ: 164x97x2.6mm
5. LCM インターフェースタイプ: MIPI
6CTPインターフェイスタイプ: I2C
7温度:上部は -20°Cから+70°C,下部は -30°Cから+80°C
8タッチパネル:容量タッチスクリーン (CTP)
仕様
| ポイント | 内容 | ユニット |
| LCDタイプ | 7.0 ◎ TFT-LCD 送信機 | |
| 図面の次元 | 190.0 (V) × 138.0 (H) × 5.78 (T) | mm |
| アクティブ エリア | 85.92 ((V) x154.21 ((H) | mm |
| 見る方向 | すべての視角 | --- |
| 色を表示する | 16.7M | |
| ポイント数 | 1024 (RGB) ×600 | ポイント |
| ドットピッチ (H×V) | 0.1506 (W) × 0.1432 (H) | mm |
| アッシー型 | COG+FPC+BL+CTP | --- |
| バックライト | 白いLEDバックライト | - |
| インターフェース | MIPIインターフェイス | |
| 体重 | TBD | g |
TFT LCD モジュール 7インチ 1024x600 MIPI インターフェース IPS と CTP 製品図
| ピンナンバー | シンボル | 機能 |
| 1 | VLED+ | LEDアノード |
| 2 | VLED+ | LEDアノード |
| 3 | VGH | TFTの正電源 |
| 4 | VGL | TFT の負電源 |
| 5 | UPDN | ゲート上下 スキャン制御 UPDN = ¥L ¥,STV2出力垂直スタートパルスとUDピン出力論理 ¥L ¥ゲートドライバーへ (デフォルト) UPDN = √H √,STV1出力垂直開始パルスとUDピン出力論理 √H √ゲートドライバー |
| 6 | SHLR | ソース 右か左のシーケンス制御 SHLR = ↓L ↓左に移動:最後のデータ = S1←S2←S3..........←S1536 = 最初のデータ SHLR = ↓H ↓,右にシフト:最初のデータ = S1→S2→S3........→S1536 = 最後のデータ. (デフォルト) |
| 7 | VLED | LED カソード |
| 8 | VLED | LED カソード |
| 9 | AVDD | アナログ回路の電源 |
| 10 | GND | 地面 |
| 11 | D3P | MIPIデータ入力 |
| 12 | D3N | MIPIデータ入力 |
| 13 | GND | 地面 |
| 14 | D2P | MIPIデータ入力 |
| 15 | D2N | MIPIデータ入力 |
| 16 | GND | 地面 |
| 17 | CLKPについて | MIPIクロック入力 |
| 18 | CLKN | MIPIクロック入力 |
| 19 | GND | 地面 |
| 20 | D1P | MIPIデータ入力 |
| 21 | D1N | MIPIデータ入力 |
| 22 | GND | 地面 |
| 23 | D0P | MIPIデータ入力 |
| 24 | D0N | MIPIデータ入力 |
| 25 | GND | 地面 |
| 26 | STBYB | 待機モード STBYB = H,正常動作 (デフォルト) STBYB = ↓L ↓ タイミングコントローラ ソースドライバが切れる すべての出力はGND |
| 27 | リセット | グローバルリセットピン アクティブロー リセット状態に入ります 通常は高く引っ張ります 安定性のためにRCリセット回路に接続します |
| 28 | VDD ((1.8V) | デジタル回路 |
| 29 | VDD ((1.8V) | デジタル回路 |
| 30 | VCOMIN | 共通電圧 |

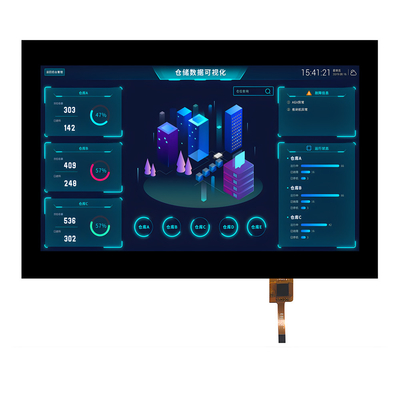

TFT LCD モジュール 7 インチ 1024x600 MIPI インターフェース IPS と CTP 製品画像
