商品の詳細:
|
| 製品: | 3.6インチ 丸いタッチスクリーン TFT | 決議: | 544 (RGB) × 506点 |
|---|---|---|---|
| 表面の光: | 1000 cd/m2 (ニット) | タッチスクリーン: | 容量感触画面 (CTP) |
| 見る方向: | IPSの完全な視野角 | ドライバIC: | ST72566 |
| ピン番号: | 40ピン | 接続: | ZIF |
| インターフェース: | RGB 24ビット | LEDの寿命: | 40千時間 |
| 上:: | -30°Cへの+85°C | 図面の次元: | 107.13 (W) ×107.13 (H) ×9.76 (T) mm |
| アクティブ エリア: | 89.76 ((W) x83.49 ((H) mm | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 544*506 TFT液晶ディスプレイ,3.6インチ TFT LCD ディスプレイ,OEM TFT LCDの表示 |
||
容量感触画面TFT3.6インチ丸型ディスプレイモジュール
TS8036WV001-Tは,3.6インチカラーアクティブマトリックスTFT (薄膜トランジスタ) LCD (液晶ディスプレイ) で,交换装置としてアモルフシリコンTFTを使用しています.このモデルは伝導型TFT-LCDパネルで構成されています.ドライバー回路,バックライトユニット,容量感触画面.3.6インチの丸型TFT-LCDの解像度は544x506ピクセルで,最大1670万色まで表示できます.この円形TFTLCDはICST72566を搭載し,RGB24ビットインターフェースをサポートしている.I2Cインターフェースをサポートする5点PCAPタッチスクリーンを搭載している.マルチタッチ機能と優れた視覚性能により,要求の高いアプリケーションに理想的な選択になります.
低入力電圧:VDD:2.7~3.6V
-ディスプレイ TFT LCD の色: 16.7M 色
-CPUインターフェース: -RGB 24BIT
- 内部電源回路
|
一般情報
|
仕様 | ユニット |
| メインパネル | ||
| 展示エリア (AA) | 89.76 ((H) *83.49 ((V) (3.6インチ) | mm |
| ドライバー要素 | a-Si TFTアクティブマトリックス | - |
| 色を表示する | 16.7M | 色 |
| ピクセル数 | 544 (RGB) *506 | ドット |
| ピクセル配置 | RGB垂直ストライプ | - |
| ピクセルピッチ | 0.165 ((H) *0.165 ((V) | mm |
| 視角 | すべて | 午前3時 |
| ドライブIC | ST72566 | - |
| カラーピクセル配置 | RGB垂直ストライプ | |
| 表示モード | 伝達力/通常は黒 | - |
| 動作温度 | -30+85 | °C |
| 保存温度 | -30+85 | °C |
メカニカル情報
|
ポイント
|
ミン |
タイプする |
マックス |
ユニット |
注記 | |
| モジュールサイズ | 横軸 (H) | - | 107.13 | - | mm | -0だった1 |
| 垂直 (V) | - | 107.13 | - | mm | -0だった1 | |
| 深さ (D) | - | 9.76 | - | mm | ±04 | |
| 体重 | - | TBD | - | g | - | |
容量感触画面TFT3.6インチの丸いディスプレイモジュール図面
PIN 記述
|
パン番号 |
シンボル |
レベル | 記述 |
| 1 | LEDK | L について | バックライト... |
| 2 | LEDA | H | バックライト+ |
| 3 | GND | H | パワーグラウンド |
| 4 | VCC | H | 電源 (2.7-3.6V) |
| 5から12 | R0-R7 | H/L | 赤いデータバス |
| 13から20 | G0-G7 | H/L | グリーンデータバス |
| 21〜28 | B0-B7 | H/L | 青いデータバス |
| 29 | GND | L について | パワーグラウンド |
| 30 | DCLK | H/L | ピクセルクロック信号ピン |
|
31 |
DISP | H/L | 通常動作モードでVDDに接続し,GNDに接続するとICは待機モードです. |
| 32 | HSYNC | H/L | 横軸の同期 |
| 33 | VSYNC | H/L | 垂直同期する |
| 34 | DE | H/L | データ有効信号 |
|
35 |
AUTODL について |
H/L |
OPT 機能の制御ピン |
| 36 | CS | H/L | チップ入力ピンを選択 |
| 37 | SCL | H/L | シリアルクロック入力 |
| 38 | SDA | H/L | シリアルデータ入力ピン |
| 39 | NTC1 | / | サーミストールを接続する |
| 40 | NTC2 | / | サーミストールを接続する |
絶対最高格付け
|
ポイント |
シンボル |
価値観 |
ユニット |
|
| ミニ | マックス | |||
| ロジック回路の電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ回路の電源電圧 | VCI | -0だった3 | 4.6 | V |
DC電気特性
|
ポイント
|
シンボル |
価値観 |
ユニット |
コメント |
||
| ミニ | タイプ | マックス | ||||
| 電源 | VCC | 2.7 | 2.8 | 3.3 | V | |
| 正常モード 電流消費量 | Icc | - | - | 55 | mA | VCC=3.3V |
| TFTゲート ON ストレージ | VGH | 11.5 | 12 | 16 | V | |
| TFTゲートOFF電圧 | VGL | -8 | -12 | -12 | V | |
バックライトユニットの特徴
|
ポイント
|
シンボル |
価値観 |
ユニット |
コメント |
||
| ミニ | タイプ | マックス. | ||||
| 前向き供給電圧 | Vf | 13.5 | - | 16 | V | |
| 前期供給 流量 | もし | - | 180 | - | mA | |
| LCM照明度 | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| 統一性 | / | 80 | % | - | ||

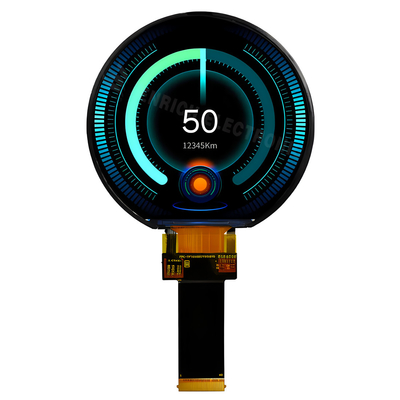

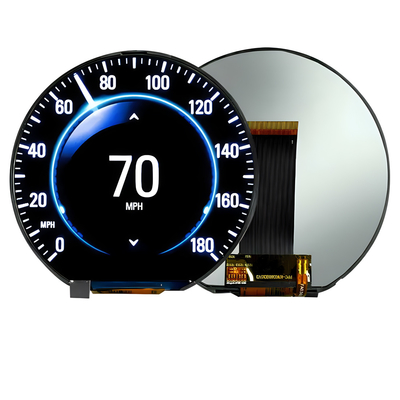

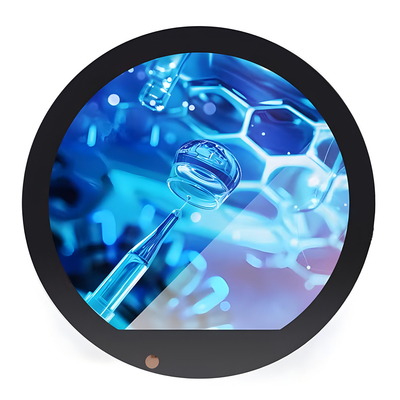

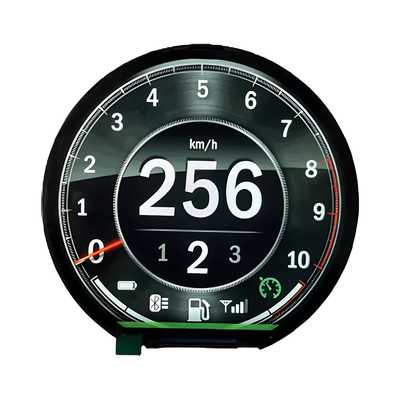

容量感触画面TFT3.6インチの丸いディスプレイモジュール製品画像
信頼性テスト
| 試験項目 |
試験条件
|
試験後の検査 |
| 高温操作 | 85°C 96時間 |
試験が完了した後,検査されたLCDサンプルは,機能的および視覚的検査の前に,通常室内の温度と湿度のある環境に2〜4時間以上置く必要があります.検体には以下の欠陥が許されない.: 2テストプロジェクトの一つにのみ使用できます. |
| 低温操作 | -30°C 96時間 | |
| 高温保存 | 85°C 96時間 | |
| 低温 貯蔵 | -30°C 96時間 | |
| 高温操作 湿度操作 | 60°C,90%RH 72時間 | |
| 熱ショック | -10°C (−30分) ~+25°C (−5分) ~+60°C (−30分) 10サイクル間 | |
| 振動試験 (操作なし) |
周波数: 10~55Hz 振幅:1.0mm スイープ時間: 11分 試験期間: X,Y,Z の各方向に 6 回 |
|
| 静電試験 | 触覚 ±4KV,空気触覚 ±8KV |
工場設備と証明書
