商品の詳細:
|
| 製品: | 3.2インチSPIモジュール | モジュール構造: | TFT+RTP+SPIPCB |
|---|---|---|---|
| 決議: | 240×320ドット | インターフェース: | 4ワイヤーSPI |
| タッチスクリーン: | 抵抗タッチ画面を使って | ドライバIC: | ILI9341 |
| 図面の次元: | 55.04×89.3 (ミリ) | アクティブ エリア: | 48.6x64.8 (ミリ) |
| ピン番号: | 14ピン | 作業温度: | -20°C~70°C |
| 貯蔵温度: | -30°C~80°C | 動作電圧: | 3.3V / 5V |
| 電力消費量: | ~90mA | 体重: | ~25g |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 3. 2インチ TFT LCDスクリーンディスプレイモジュール,ILI9341 ドライバーのLCDタッチスクリーン,LCDタッチスクリーン 240x320点 |
||
3.2インチSPIシリアルインターフェイス TFTモジュール 製品紹介
SFTM320XM-7169ATは,4ワイヤのSPI通信方法を採用した3.2インチLCDモジュールで,ドライバICはILI9341,解像度は240x320,タッチ機能 (オプション).このモジュールはLCDディスプレイを搭載している.バックライト制御回路とタッチスクリーン制御回路
特徴
| 製品: | 3.2インチSPIモジュール |
| モジュール構造: | TFT+RTP+SPIPCB |
| 決議: | 240×320点 |
| インターフェース: | 4 ワイヤーSPI |
| タッチスクリーン: | 抵抗性タッチスクリーン |
| ドライバーIC: | ILI9341 |
| 図面の寸法: | 55.04×89.3 (ミリ) |
| アクティブ エリア: | 48.6x64.8 (ミリ) |
| ピン番号: | 14ピン |
| 動作温度: | -20°C~70°C |
| 保存温度: | -30°C~80°C |
| 動作電圧: | 3.3V / 5V |
| 電力消費量: | ~90mA |
| 体重: | ~25g |
ハードウェアの構成
このLCDモジュールのハードウェア回路は,LCDディスプレイ制御回路,タッチスクリーン制御回路,バックライト制御回路の3つの主要部分で構成されています.
1,LCDディスプレイ制御回路は,制御ピンとデータ送信ピンを含むLCDのピンを制御するために使用されます.
2,タッチスクリーン制御回路は,タッチスクリーンタッチ応答とタッチ座標読み取り (タッチスクリーンオプション) を制御することができます.
3,バックライト制御回路は,バックライトの明るさと暗さを制御するために使用されます. もちろん,バックライト制御が必要な場合は,この回路は省略され,バックライト制御ピンが直接3つに接続することができます.3Vの電源

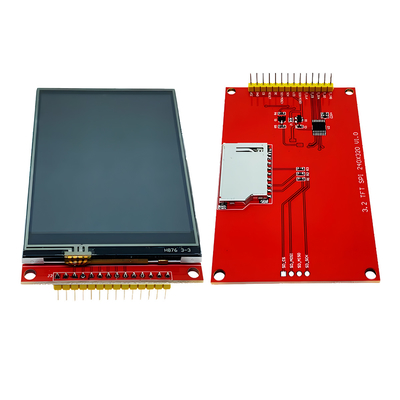

3.2インチSPIシリアルインターフェイス TFTモジュール 製品図
ピン定義
| 違う | ピン | 記述 |
| 1 | VCC | LCD 電源が正 (3.3V~5V) |
| 2 | GND | LCD グラウンド |
| 3 | CS | LCDチップを選択 |
| 4 | リセット | LCD リセット |
| 5 | DC/RS | LCDレジスタ/データ選択信号 |
| 6 | SDI (MOSI) | LCD SPI バス 書き込みデータ信号 |
| 7 | SCK | LCD SPI バスのクロック信号 |
| 8 | LED |
バックライト制御信号 (高レベルの照明, 制御が不要である場合は 3.3V に接続してください) |
| 9 | SDO (MISO) | LCD SPI バス読み込みデータ信号 (必要ない場合は切断できます) |
|
下記はタッチ画面のピンです 触覚機能がないか触覚機能を必要としない場合は,彼らは切り離すことができます |
||
| 10 | T_CLK | タッチスクリーンSPIバスクロック信号 |
| 11 | T_CS | タッチスクリーンチップ選択信号 |
| 12 | T_DIN | タッチスクリーンSPIバス入力信号 |
| 13 | T_DO | タッチスクリーンSPIバス出力信号 |
| 14 | T_IRQ | タッチスクリーンタッチ中断信号 |

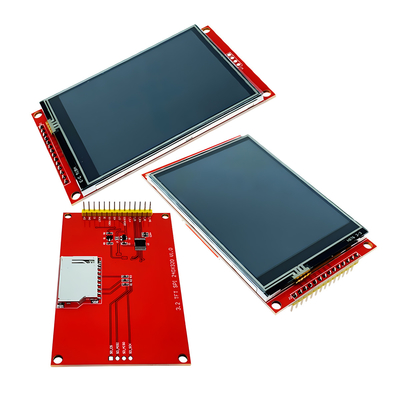

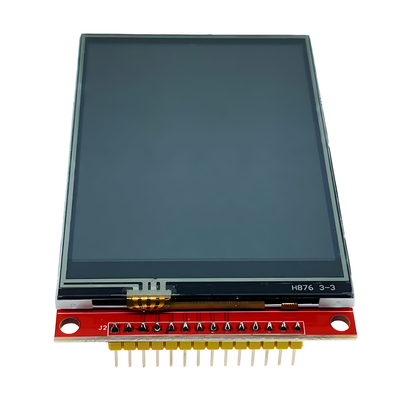

3.2インチSPIシリアルインターフェイス TFTモジュール 製品画像
