商品の詳細:
|
| キーワード: | 7インチLVDS TFT LCD | タッチスクリーン: | 持っていない |
|---|---|---|---|
| 決議: | 1024*600 | 蓋のガラス: | ODM |
| インターフェース: | LVDS | 表面の光: | 1000 cd/m2 |
| LEDの寿命: | 40千時間 | ピン数: | 20のピン |
| コントロールボード: | 付随する | 見る方向: | すべての視野角 |
| ハイライト: | 外部用 TFT LCD モジュール,1000nits TFT LCD モジュール,7インチTFT LCDモジュール |
||
IPS TFT LCD 7インチ LVDS 1000nits 1024x600dots 製品紹介
モデル番号 :SFTO700SH-7168A10-N
LVDSインターフェースは低電圧差信号を意味する.送信技術は主に,高速ビットレートでブロードバンドを送信する際に,高い電力消費と大きなEMI電磁気干渉の欠陥を軽減するために開発されています.低騒音と低電力消費を効果的に達成できるように
SFTO700SH-7168A10-N型は,1024x600点の解像度をサポートする7インチIPS伝送色アクティブマトリックスTFTLCDディスプレイである.モジュールのサイズは165 (H) × 100 (V) × 5.7 (D) mmである.効果的な面積 154.2144 ((H) ×85.92 ((V) mm.このTFTモニターはLVDSインターフェースをサポートする.反輝光ディスプレイの助けにより,画面は光を反射せず,より良い画像品質を維持する.
LCDの明るさ値は1000 cd/m2で,コントラスト比 (典型的な値) は500である.1電源電圧は3.0Vから3.6Vまであり,典型的な値は3.3Vです. 温度範囲は30°Cから80°C,貯蔵温度は30°Cから80°Cです.
特徴
|
違う 違う |
ポイント | 仕様 | ユニット |
| 1 | パネルのサイズ | 7 | インチ |
| 2 | ピクセル数 | 1024 × 3 ((RGB) × 600 | ピクセル |
| 3 | アクティブ エリア | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | ピクセルピッチ | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | 図面の次元 | 165 (H) × 100 (V) × 5.7 (D) | mm |
| 6 | ピクセル配置 | RGB - ストライプ | - |
| 7 | 表示モード | IPS と 通常 黒 | - |
| 8 | 見る方向 | すべて 見る方向 | - |
| 9 | 色を表示する | 16.7M | - |
| 10 | インターフェース | LVDS | - |
| 11 | バックライト | 白いLED | - |
| 12 | 亮度 | 1000 | cd/m2 |
| 13 | ドライブIC | - | - |
| 14 | 操作温度 | -30~80 | oC |
| 15 | 貯蔵温度 | -30~85 | oC |
| 16 | 体重 | 116 (タイプ) | g |
IPS TFT LCD 7インチ LVDS 1000nits 1024x600点 製品図面
ピン定義
|
ピン 違う 違う |
シンボル | I/O | 機能 |
| 1 | VDD | P | 電源 VDDIN=3.3V |
| 2 | VDD | P | 電源 VDDIN=3.3V |
| 3 | LED_EN | 私は | 電源 VDDIN (3.3~5.0V) |
| 4 | GND | P | 地面 |
| 5 | RXIN0N | 私は | 0-LVDS差分データ |
| 6 | RXIN0P | 私は | 0+LVDS差分データ |
| 7 | GND | P | 地面 |
| 8 | RXIN1N | 私は | 1LVDS差分データ |
| 9 | RXIN1P | 私は | 1+LVDS差分データ |
| 10 | GND | P | 地面 |
| 11 | RXIN2N | 私は | 2LVDS差分データ |
| 12 | RXIN2P | 私は | 2+LVDS差分データ |
| 13 | GND | P | 地面 |
| 14 | RX_CLKN | 私は | -LVDS差点クロック入力 |
| 15 | RX_CLKP | 私は | +LVDS差点クロック入力 |
| 16 | GND | P | 地面 |
| 17 | RXIN3N | 私は | 3LVDS差点クロック入力 |
| 18 | RXIN3P | 私は | 3+LVDS差点クロック入力 |
| 19 | PWM | 私は | バックライトの明るさ:0.7Vから1.4VのDC電圧信号を適用 |
| 20 | VLED | P | 電源 VLED=5~12V (タイプ) |
典型的な操作条件
| ポイント | シンボル | 価値観 | ユニット | |||
| ミン | タイプする | マックス | ||||
| デジタル電源電圧 | VDD | 3 | 3.3 | 3.6 | V | |
| LEDの電源 | VLED | 4.8 | 5 | 12 | V | |
| 電源ICは電圧を提供します | アヴェー | -6 | - 5 | - 4つ5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| ドライバICは内部で電圧を供給します | VGH | 9 | - | 20 | V | |
| VGL | -20歳 | - | -9 | V | ||
| 入力信号電圧 | 低レベル | VIL | 0 | - | 0.3*VDD | V |
| 高レベル | HIV | 0.7*VDD | - | VDD | V | |
オプティカル仕様
| ポイント | シンボル | 条件 | 価値観 | ユニット | |||
| ミン | タイプする | マックス | |||||
| バイエウイング・アングル | ほら | CR≥10 | - | 85 | - | 程度 | |
| ΘD | - | 85 | - | ||||
| ΘL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| 応答時間 | トン+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| 普通 | |||||||
| 見る | |||||||
| 角度 | |||||||
| コントラスト比 | CR | 400 | 500 | - | - | ||
| 照明度 | L について | 1000 | - | cd/m2 | |||
| 照明の均一性 | YU | 70 | 75 | - | % | ||
| 色彩性 (CIE1931) | ホワイト | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| 赤色 | RX | - | - | - | |||
| RY | - | - | - | ||||
| 緑色 | GX | - | - | - | |||
| GY | - | - | - | ||||
| 青い | BX | - | - | - | |||
| バイ | - | - | - | ||||

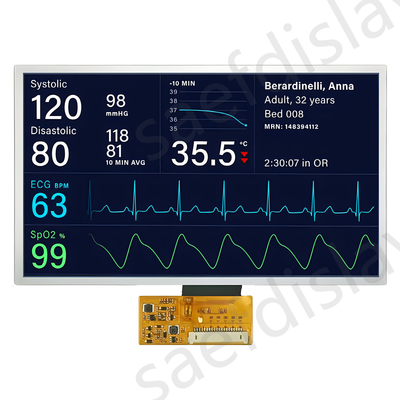

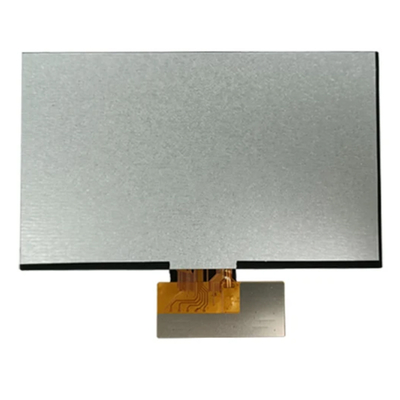

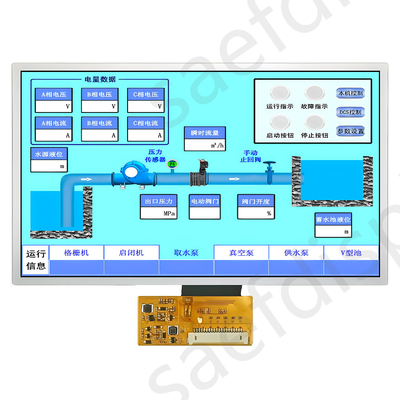

IPS TFT LCD 7インチ LVDS 1000nits 1024x600dots 製品Iマージュ
