商品の詳細:
|
| 製品: | 1.54インチ SPI EPD | 決議: | 152x152 点の解像度 |
|---|---|---|---|
| ピン番号: | 8つのピン | インターフェース: | SPI |
| 運転者の要素: | Si TFTの活動的なマトリックス | 表示モード: | AM EPD |
| 色を表示する: | Black+white | 光学: | すべての視野角 |
| PCBの輪郭は薄い: | 32 ((H) x 50 ((V) x 2.2 ((D) mm | アクティブ エリア: | 27.512 ((H) x 27.512 ((V) mm |
| ピクセルピッチ: | 画像の大きさは | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 152x152 ドット Eインクディスプレイ,1.54インチ電子紙ディスプレイ,1.5インチ Eインクディスプレイ |
||
SPIインターフェイス EPD 1.54インチ 製品紹介
SFEPM154ZYBW-7174ANは,SPIインターフェイス付きのアクティブマトリックス電解ディスプレイ (AM EPD).54インチの電子インクディスプレイモジュールは152 × 152ピクセルの有効面積を持ち,1ビットブラック&ホワイト能力の画像を表示できますこのモジュールは,TFT配列駆動電解ディスプレイで,統合回路にはゲートドライバー,ソースドライバー,MCUインターフェース,タイミングコントローラー,オシレーターなどDC-DC,SRAM,LUT,VCOMが含まれています.このモジュールは,携帯電子機器に使用できます.電子リーフラベル (ESL) システムなどです
特徴
メカニカル仕様
| パラメータ | 仕様 | ユニット | コメント |
| スクリーンサイズ | 1.54 | インチ | |
| 画面の解像度 | 152 (H) × 152 (V) | ピクセル | DPI: 詳細は140 |
| アクティブ エリア | 27.512×27512 | mm | |
| ピクセルピッチ | 0181 × 0. 181 について | mm | |
| ピクセル構成 | スクエア | ||
| 図面の次元 | 32.0(H) ×50.00(V) ×2.5 (D) | mm |
SPI インターフェイス EPD 1.54 インチ 製品図
入力/出力ピンの割り当て
| 違う. | 名前 | I/O | 記述 |
| 1 | GND | P | 地面 |
| 2 | VCC | P | チップの電源 |
| 3 | SCL | 私は | シリアルクロックピン (SPI) |
| 4 | SDA | I/O | シリアルデータピン (SPI) |
| 5 | RES# | 私は | シグナル入力を再セット |
| 6 | DC | 私は | データ/コマンド コントロールピン |
| 7 | CS | 私は | チップ入力ピンを選択 |
| 8 | 忙しい | オー | 忙しい状態の出力ピン |
オプティカル仕様
測定は,照明が45度角下にある状態で行われ,別の規定がない限り,検出は垂直である.
| シンボル | パラメータ | 条件 | ミニ | タイプする | マックス | 単位 | 注記 |
| R | 白色反射力 | ホワイト | 30 | 35 | - | % | 8 - 1 |
| CR | コントラスト比 | 室内 | 8:1 | - | 8 - 2 | ||
| GN 税理士 | 2 グレーレベル | - | DS+(WS-DS) *n(m-1) | 8 - 3 | |||
| 更新する | 画像更新時間 | 25 °C で | 22 | - | 秒数 | ||
| 人生 | トップ | 千万回か5年 |
注記:
8-1 照明計 アイワンプロスペクトロフォトメーター
8-2 CR=表面反射性 すべての白いピクセル/表面反射性 すべての黒いピクセル
8-3. WS:ホワイト状態,DS:ダーク状態
パネルのDC特性
| パラメータ | シンボル | 条件 | 適用可能なピン | ミン | タイプする | マックス | ユニット |
| 単一の地面 | VSS | - | - | 0 | - | V | |
| 論理電源電圧 | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V |
| 画像更新時間 | - | 25 oC | - | - | 3 | - | 秒数 |
|
スリープモードの電流 |
Islp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データ保持 |
- |
- |
25 |
- |
uA |
|
深眠モードの電流 |
IDslp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データは保存されていません |
- |
- |
3 |
5 |
uA |

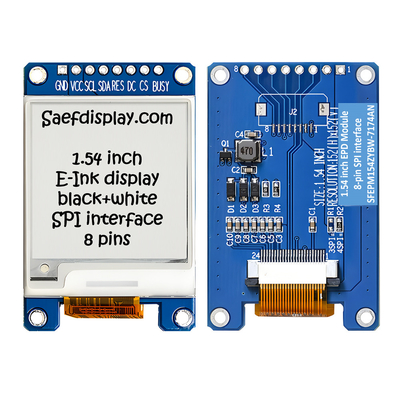

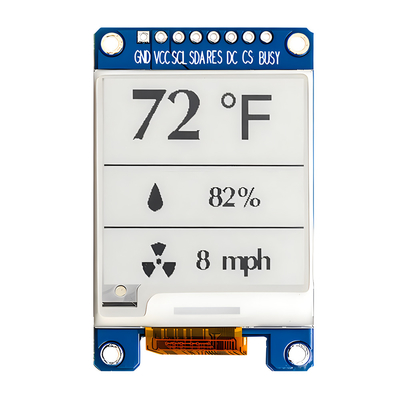

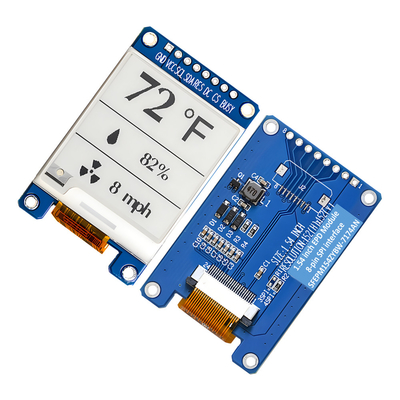

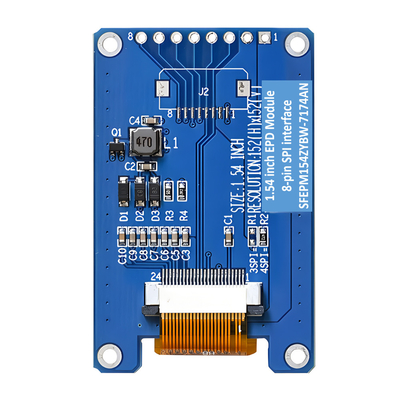

SPIインターフェイス EPD 1.54インチ 製品画像
