商品の詳細:
|
| 製品: | 1.3インチ IPS TFT LCD | タッチスクリーン: | 持っていない |
|---|---|---|---|
| 決議: | 240x240点 | 蓋のガラス: | 設定可能 |
| 見る方向: | IPS,自由視角 | インターフェース: | SPI インターフェイス |
| ピン番号: | 24ピン | 接続: | プラグ |
| 表面の光: | 250 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 24 PIN Tft Lcd ディスプレイ,240×240 ピクセル TFT LCD ディスプレイ,1.3インチ TFT LCD ディスプレイ |
||
1.3インチ IPS TFT LCD カバーガラス 製品紹介
カバープレートは,電子ディスプレイの外側に固定された透明のレンズで,タッチとノンタッチディスプレイの両方を保護するために使用されます.モバイルインターネット技術の発展により消費電子製品の急速な成長期におけるエンターテインメントシステムやその他のデバイスの数は大幅に増加しました覆い製品に対する市場の需要を大幅に増加させる.
スクリーン形式の多様化により,光学複合材のカバーは性能上の優位性により,スクリーンカバーの新たな解決策となっています.光学複合材のカバープレートは,衝撃抵抗の点で優れた性能を持っています,反射性,伝播性があり,ユーザーによって広く歓迎されています.
SFTO130JY-7167ATは,1.3インチ対角サイズと240x240の解像度を持つフルカラー四角形TFTLCDディスプレイです.このモジュールはSPIインターフェースをサポートします.ユーザがプログラムして使用するのに非常に便利ですSFTO130JY-7167ATモデルのモジュールサイズは 26.16x29.22mmで,アクティブエリアサイズは 23.4x23.4mmです.
この製品で使用されている IPS 技術は,ユーザーが画面のパノラマビューとあらゆる方向から優れたユーザー体験を体験できるようにします.ST7789P3コントローラがモジュールに組み込まれています論理電源電圧範囲は3.0V~3.6V.温度範囲は−20°C~+70°Cで動作し,貯蔵温度範囲は−30°C~+80°Cです.SFTO130JY-7167ATのFPCは,ユーザーの要求に応じてカスタマイズされ,新しく設計されたレジスティブタッチスクリーン (RTP) または容量タッチスクリーンで装備することができます..
特徴
| ポイント | 内容 |
| LCD サイズ | 1.3インチ (斜面) |
| 表示モード | 通常は黒 |
| 決議 | 240 (H) RGB × 240 (V) |
| ドットピッチ | 0.0975 (H) × 0.0975 (V) mm |
| アクティブエリア | 23.4 ((H) x 23.4 (V) mm |
| モジュールサイズ | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| 蓋のガラスサイズ | カスタマイズ可能 |
| インターフェース | SPI |
| ドライブIC | ST7789P3 |
| 照明度 | 250 (TYP) cd/m2 |
| 見る方向 | 全面表示 |
| バックライト | 2 ホワイトLED |
| オペレーティングテンパー | -20°C~+70°C |
| 貯蔵温度 | -30°C~+80°C |
| 体重 | TBD |
1.3インチ IPS TFT LCD カバーガラス製品図
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
| 照明度 |
- そうだ |
250 |
- そうだ |
Cd/m2 |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
20 |
- そうだ |
mA |
| 運用寿命 |
- そうだ |
- そうだ |
40000 |
- そうだ |
時間 |
オプティカル特性
| ポイント | シンボル | 測定条件 | ミン | タイプする | マックス | ユニット | |
| 応答時間 | トル+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
|
視角 |
θ |
φ = 0o | 25°C | - | 80 | - |
レベル |
| φ = 180o | 25°C | - | 80 | - | |||
|
θ |
φ = 90o | 25°C | - | 80 | - | ||
| φ = 270o | 25°C | - | 80 | - | |||
| コントラスト比 | CR | - | 25°C | 800 | - | - | |
|
CIE 座標の色 |
ホワイト | X について | 25°C | 0.300 | 0.302 | 0.304 |
- |
| Y | 25°C | 0.323 | 0.325 | 0.327 | |||
| 赤色 | X について | 25°C | 0.622 | 0.624 | 0.626 | ||
| Y | 25°C | 0.327 | 0.329 | 0.331 | |||
|
緑色 |
X について | 25°C | 0.286 | 0.288 | 0.290 | ||
| Y | 25°C | 0.520 | 0.522 | 0.524 | |||
|
青い |
X について | 25°C | 0.134 | 0.136 | 0.138 | ||
| Y | 25°C | 0.135 | 0.137 | 0.139 | |||
| 伝達力 (偏振器付き) | 418歳 | 4.65 | % | ||||

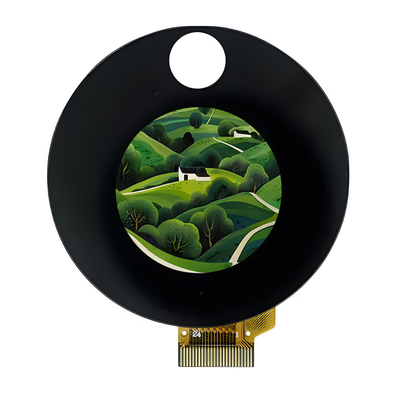

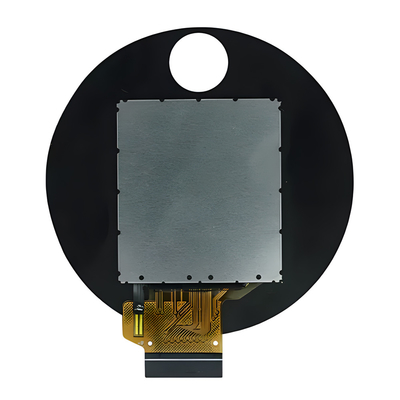

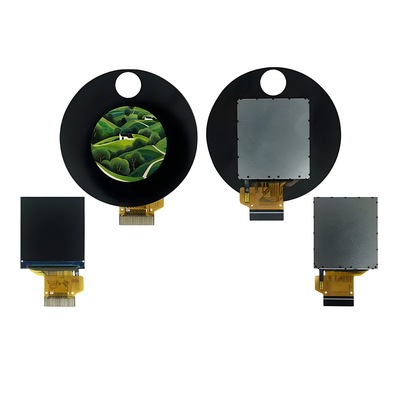

1.3インチ IPS TFT LCD カバーガラス製品画像
信頼性試験
| 試験項目 |
試験条件 |
試験後の検査 |
| 高温操作 | 85°C 96時間 |
試験が完了した後,検査されたLCDサンプルは,機能的および視覚的検査の前に,通常室内の温度と湿度のある環境に2〜4時間以上置く必要があります.検体には以下の欠陥が許されない.: 2テストプロジェクトの一つにのみ使用できます. |
| 低温操作 | -30°C 96時間 | |
| 高温保存 | 85°C 96時間 | |
| 低温 貯蔵 | -30°C 96時間 | |
| 高温操作 湿度操作 | 60°C,90%RH 72時間 | |
| 熱ショック | -10°C (−30分) ~+25°C (−5分) ~+60°C (−30分) 10サイクル間 | |
| 振動試験 (操作なし) |
周波数: 10~55Hz 振幅:1.0mm スイープ時間: 11分 試験期間: X,Y,Z の各方向に 6 回 |
|
| 静電試験 | 触覚 ±4KV,空気触覚 ±8KV |
