商品の詳細:
|
| 製品: | 0.96インチ TFT LCD | 決議: | 80×160点 |
|---|---|---|---|
| 見る方向: | IPS,自由視角 | インターフェース: | SPI インターフェイス |
| ピン番号: | 8つのピン | 接続: | プラグ |
| タッチスクリーン: | 持っていない | 蓋のガラス: | カスタマイズ可能 |
| 表面の光: | 260 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 0.96インチグラフィック TFT LCD,SPI インターフェイス TFT グラフィック LCD,80×160 ピクセル TFT LCD |
||
** データシート ダウンロード **
0.96インチ IPS TFT LCD 8ピン 製品紹介
小さいサイズにもかかわらず,小さなTFT液晶画面は,スマートウェアラブルデバイス,楽器,デジタルカメラ,電子タグ,通信デバイス,スマートホームなどの業界で広く使用されています.この0.96インチ小型のTFTディスプレイSFTO096JY-7183ANは,高速でフルデュプレックスなSPIインターフェース (シリアル周辺インターフェイス) を採用しています.シナクロン通信バスで,チップピンに4つの線しか使えないチップピンとPCBレイアウトのスペースを節約します.
SFTO096JY-7183ANは,対角サイズは0.96インチ,解像度は80x160のフルカラーTFTLCDディスプレイである.このモジュールはSPIインターフェースをサポートする.ユーザがプログラムして使用するのに非常に便利ですSFTO096JY-7183ANモデルのモジュールサイズは13.5x27.9x1.5mmで,アクティブエリアサイズは10.8x21.7mmです.
この製品で使用されている IPS 技術は,ユーザーがあらゆる方向から画面のパノラマビューと優れたユーザー体験を体験できるようにします.ST7735コントローラがモジュールに組み込まれています論理電源電圧範囲は3.0Vから3.4Vである.温度範囲は-20°Cから+70°Cで動作し,貯蔵温度範囲は-30°Cから+80°Cである.SFTO096JY-7183ANのFPCは,ユーザーの要求に応じてカスタマイズされ,新しく設計されたレジスティブタッチスクリーン (RTP) または容量タッチスクリーンで装備することができます..
特徴
| 違う 違う | ポイント | 内容 |
| 1 | LCD サイズ | 0.96インチ (斜面) |
| 2 | 表示モード | 通常は黒 |
| 3 | 決議 | 80 (H) RGB x 160 (V) |
| 4 | ドットピッチ | 0.135 (H) x 0.1356 ((V) mm |
| 5 | アクティブエリア | 10.8 ((H) x 21.7 (V) mm |
| 6 | モジュールサイズ | 13.5 (H) x 27.9 (V) x1.5 (D) mm |
| 7 | 色配列 | RGB V垂直ストライプ |
| 8 | インターフェース | SPI 4 ライン |
| 9 | ドライブIC | ST7735S |
| 10 | 照明度 (cd/m2) | 260 (TYP) |
| 11 | 見る方向 | 全面表示 |
| 12 | バックライト | 1 白いLED |
| 13 | オペレーティングテンパー | -20°C~+70°C |
| 14 | 貯蔵温度 | -30°C~+80°C |
0.96インチ IPS TFT LCD 8ピン 製品図
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 条件 |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
- そうだ |
| 前向きの電流 | もし |
- そうだ |
20 |
- そうだ |
mA |
- そうだ |
| 運用寿命 |
- そうだ |
- そうだ |
40000 |
- そうだ |
時間 |
ピン定義
|
ピン |
シンボル |
記述 |
| 1 | LEDA | バックライトのアンード |
| 2 | GND | 地面 |
| 3 | リセット | LCM リセットピン |
|
4 |
D/C |
登録 ピンを選択 D/C= ∆ 1 ∆: データを表示する. D/C=0: コマンドデータ |
| 5 | SDA | シリアルデータ入力 |
| 6 | SCL | シリアルクロックピン |
| 7 | VDD | アナログ用の電源 (2.8V-3.3V) |
| 8 | CS |
チップ選択ピン (低調で有効) |
オプティカル特性
| ポイント | シンボル | 測定条件 | ミン | タイプする | マックス | ユニット | |
| 応答時間 | トル+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
視角 |
θ |
φ = 0o | 25 oC | - | 80 | - |
レベル |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| コントラスト比 | CR | - | 25 oC | 800 | - | - | |
|
CIE 座標の色 |
ホワイト | X について | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| 赤色 | X について | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| 緑色 | X について | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| 青い | X について | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| 伝達力 (偏振器付き) |
5.09 |
% | |||||

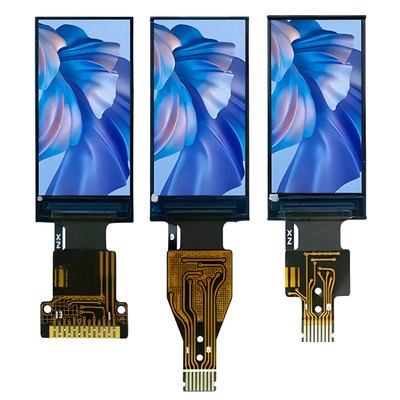

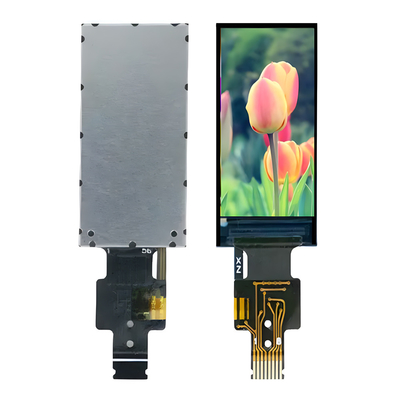

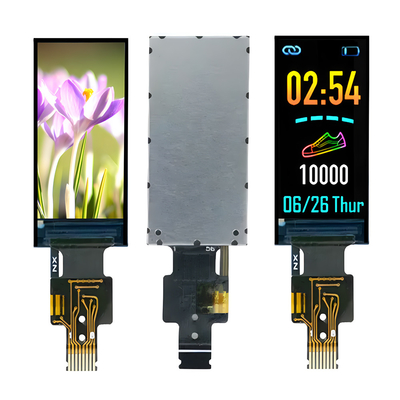

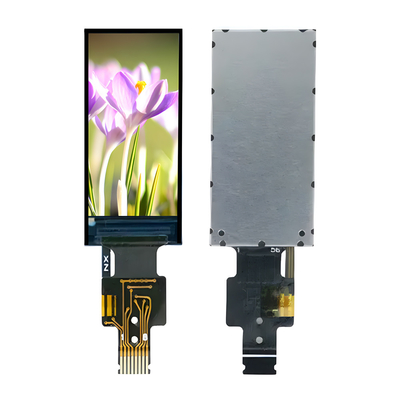

0.96インチ IPS TFT LCD 8ピン 製品Iマージュ
