商品の詳細:
|
| 製品: | 1.44インチ TFT LCD ディスプレイ | 決議: | 128×128ドット |
|---|---|---|---|
| 見る方向: | 12:00 | インターフェース: | SPI インターフェイス |
| ピン番号: | 10のピン | 接続: | プラグ |
| タッチスクリーン: | 無料で,カスタマイズ可能 | 蓋のガラス: | カスタマイズ可能 |
| 表面の光: | 300 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | ZIF FPC接続 TFT LCD ディスプレイ,1.44インチ TFT LCD ディスプレイ,128×128 ピクセル TFT LCD ディスプレイ |
||
1.44インチSPI TFT LCD ZIF接続 製品紹介
SFTO144JY-7177ANこのモジュールは,SPIインターフェースをサポートし,ユーザがプログラムして使用するのに非常に便利です.モジュールのサイズSFTO144JY-7177ANモデルサイズは29x34.41x2.2mmで,アクティブエリアサイズは25.5x26.5mmです.サイズが小さいにもかかわらず,小さなTFT液晶画面は,スマートウェアラブルデバイス,楽器,デジタルカメラ,電子タグ,通信デバイス,スマートホームなどの業界で広く使用されています.この1.44インチ小型のTFTディスプレイSFTO144JY-7177ANSPIインターフェイス (シリアル・ペリファリインターフェイス) を採用する.これは高速でフルデュプレックスで同期通信バスで,チップピンに4つのラインしか占められない.チップピンとPCBレイアウトのスペースを節約する.
ST7735コントローラがモジュールに組み込まれ,論理的な電源電圧範囲は3.0Vから3.4Vです.温度範囲は-20°Cから+70°Cで動作できます.保存温度範囲は -30 °Cから+80 °C. FPCのSFTO144JY-7177ANユーザの要求に応じてカスタマイズされ,新しく設計された抵抗性タッチスクリーン (RTP) や容量性タッチスクリーンで装備することができます.
特徴
| ポイント | 仕様 | ユニット |
| 表示モード | 通常は黒色で 伝達性がある | / |
| 見る方向 | 12時 | / |
| 色 | 262K | / |
| ドライブIC | COG ST7735S | / |
| インターフェースタイプ | SPI | / |
| 尺寸の輪郭 | 29.00 (W) x 34.41 (H) x 2.25 (T) |
mm |
| LCDアクティブエリア LCD | 25.50 (W) × 26.50 (H) |
mm |
| 決議 | 128 RGB (H) × 128 (V) | ピクセル |
| ピクセルピッチ | 0.198 (W) × 0.198 (H) |
mm |
1.44インチSPI TFT LCD ZIF接続製品図面
インターフェイス・ピン定義
|
違う |
シンボル | 記述 |
| 1 | LEDA | バックライトアノード |
| 2 | LEDK | バックライト カソード |
| 3 | SPI4W | 低3行SPI有効に SPI高4行SPI有効に |
| 4 | VCC | アナログ用の電源 (2.8V-3.3V) |
| 5 | GND | 固定ピン |
| 6 | CS | チップ入力ピンを選択 |
| 7 | リセット | LCM リセットピン |
| 8 | SDA | SPI入出信号 |
| 9 | SCL | シリアルインターフェースクロック |
| 10 | RS | 指示/データ 選択入力 ピン |
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 条件 |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
- そうだ |
| 前向きの電流 | もし |
- そうだ |
20 |
- そうだ |
mA |
- そうだ |
| 運用寿命 |
- そうだ |
- そうだ |
40000 |
- そうだ |
時間 |
ピン定義
|
ピン |
シンボル |
記述 |
| 1 | LEDA | バックライトのアンード |
| 2 | GND | 地面 |
| 3 | リセット | LCM リセットピン |
|
4 |
D/C |
登録 ピンを選択 D/C= ∆ 1 ∆: データを表示する. D/C=0: コマンドデータ |
| 5 | SDA | シリアルデータ入力 |
| 6 | SCL | シリアルクロックピン |
| 7 | VDD | アナログ用の電源 (2.8V-3.3V) |
| 8 | CS |
チップ選択ピン (低調で有効) |
オプティカル特性
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット | 注記 | |
|
伝播性 (極化器なし) |
T (%) |
- |
14.8 |
16.5 |
- |
% | ||
|
トランスミテンス 極化器) |
T (%) |
- |
5.4 |
6.0 |
- |
% | EWV偏振器で測定,参照のみ | |
|
コントラスト比 |
CR |
Θ=0 普通 見る 角度 |
640 |
800 |
- |
- |
(1) ((2) EWV偏振器で測定,参照のみ |
|
|
応答時間 |
増えている | TR | - | 4 | 8 |
msec |
(1) ((3) |
|
| 落ちる | TF | - | 12 | 24 | ||||
| 色域 | S(%) | - | 53 | - | % | |||
|
色 染色性 (CIE1931)
|
ホワイト | Wx | 0.273 | 0.293 | 0.313 |
(1) ()) (4) CFガラスCライト |
||
| ワイ | 0.305 | 0.325 | 0.345 | |||||
| 赤色 | Rx | 0.616 | 0.636 | 0.656 | ||||
| レイ | 0.308 | 0.328 | 0.348 | |||||
| 緑色 | Gx | 0.263 | 0.283 | 0.303 | ||||
| ジ | 0.511 | 0.531 | 0.551 | |||||
| 青い | Bx | 0.115 | 0.135 | 0.155 | ||||
| による | 0.114 | 0.134 | 0.154 | |||||
|
視角
|
ほら |
ΘL |
CR>10 |
60 | 70 | - |
EWV偏振器で測定,参照のみ |
|
| ΘR | 60 | 70 | - | |||||
|
ヴェル |
オーケストラ | 60 | 70 | - | ||||
| ΘD | 50 | 60 | - | |||||
| オプティマビュー方向 | 12時 | (5) | ||||||
図面図

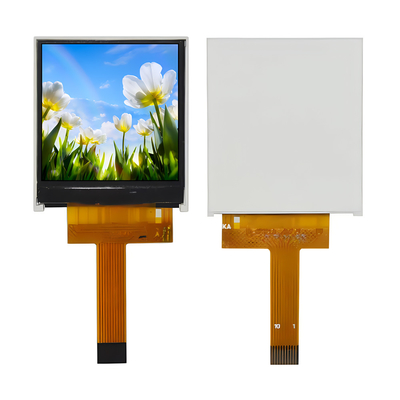

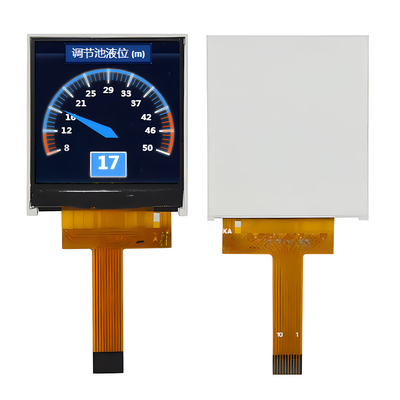

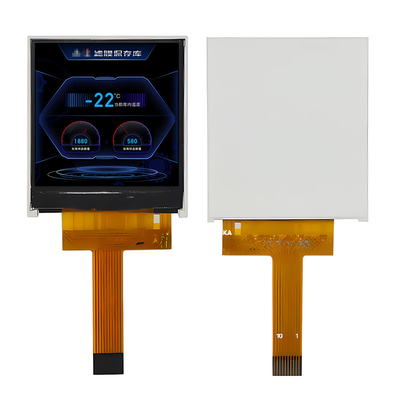

1.44インチ SPI TFT LCD ZIF接続製品Iマージュ
