商品の詳細:
|
| 製品: | 1.3インチ TFT+PCB | PCB: | 7頭ピンのPCB |
|---|---|---|---|
| 決議: | 240x240点 | 蓋のガラス: | カスタマイズ可能 |
| 見る方向: | IPS フリー 視角 | インターフェース: | SPI インターフェイス |
| ピン番号: | 7つのピン | 接続: | ヘッダーピン |
| 表面の光: | 250 cd/m2 (ニット) | LEDの寿命: | 40千時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 7つのヘッダーピン TFT LCD,1.3インチ IPS TFT LCD,240×240 ドット TFT LCD |
||
1.3インチSPIシリアルインターフェイス TFT製品紹介
SPIからシリアルチップは,SPIインターフェース信号をシリアル信号に変換できる多機能チップで,外部デバイスを接続し,それらとの通信を達成するために使用できます.SPIからシリアルポートチップは高速通信の利点があります低電力消費と使いやすさで,コンピュータハードウェア,家電,産業制御などのアプリケーションシナリオで使用できます.
1.3インチの TFT LCD モジュールは非常にうまく動作し,DIYプロジェクトを成功裏に完了しています. SPI インターフェイスがあり,IC ドライバーは ST7789 です.横軸表示と垂直表示画面の方向を調整できます. SPI_MODE3 を init,Arduino Nano,VCC を 5V,BKL を 3.3V に設定する必要があります.製品説明に記載されているリンクを必ずチェックしてください. プロジェクトに役立つでしょう..
この1.3インチSPI TFT LCDディスプレイは,斜面サイズは1.3インチ,解像度は240x240である.このモジュールはSPIインターフェースをサポートし,ユーザーがプログラムおよび使用するのに非常に便利である.温度範囲は -20 °C~+70 °Cで動作し,貯蔵温度範囲は -30 °C~+80 °Cです.
特徴
| ポイント |
内容 |
| 部品番号 | SFTM130JY-7181AN |
| LCD サイズ | 1.3インチ (斜面) |
| 表示モード | 通常は黒 |
| 決議 | 240 (H) RGB × 240 (V) |
| ドットピッチ | 0.0975 (H) × 0.0975 (V) mm |
| アクティブエリア | 23.4 ((H) x 23.4 (V) mm |
| モジュールサイズ | 27.5 (H) x 39.0 (V) x 11.3 (D) mm |
| 色配列 | RGB 垂直ストライプ |
| インターフェース | SPI |
| ドライブIC | ST7789 |
| 照明度 | 250 (TYP) cd/m2 |
| 見る方向 | 全視線,IPS |
| バックライト | 2 ホワイトLED |
| オペレーティングテンパー | -20°C~+70°C |
| 貯蔵温度 | -30°C~+80°C |
| 体重 | TBD |
輪郭図
ピン定義
| 違う 違う | 名前 | I/O | 記述 |
| 1 | VCC | P | チップの電源 DC 3.3-5V |
| 2 | GND | P | 地面 |
| 3 | SCL | 私は | シリアルクロックピン (SPI) |
| 4 | SDA | I/O | シリアルデータピン (SPI) |
| 5 | RES# | 私は | シグナル入力を再セット |
| 6 | DC | 私は | データ/コマンド・コントロール・ピン,SPI選択/コマンド選択 |
| 7 | BLK | 私は | バックライト制御,デフォルト浮動,低レベルオフ |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
20 |
- そうだ |
mA |
| 運用寿命 | - そうだ | - そうだ | 40000 |
- そうだ |
時間 |
オプティカル特性
| ポイント | シンボル | 測定条件 | ミン | タイプする | マックス | ユニット | |
| 応答時間 | トル+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
視角 |
θ |
φ = 0o | 25 oC | - | 80 | - |
レベル |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| コントラスト比 | CR | - | 25 oC | 800 | - | - | |
| CIE 座標の色 | ホワイト | X について | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| 赤色 | X について | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
緑色 |
X について | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
青い |
X について | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| 伝達力 (偏振器付き) | 418歳 | 4.65 | % | ||||

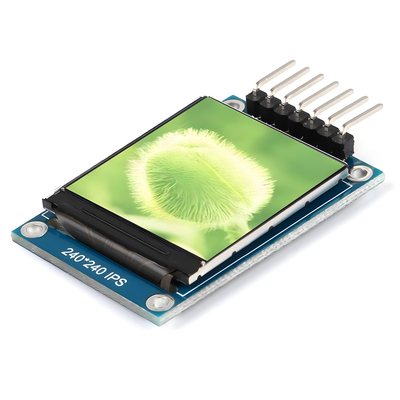

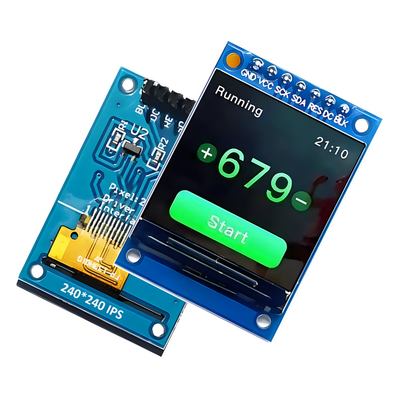

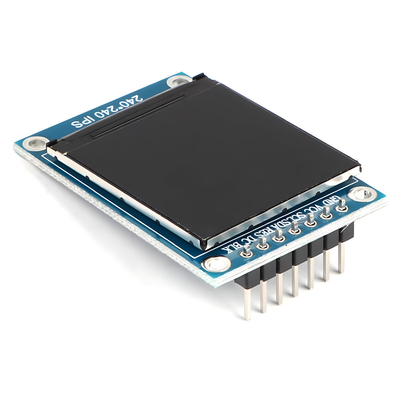

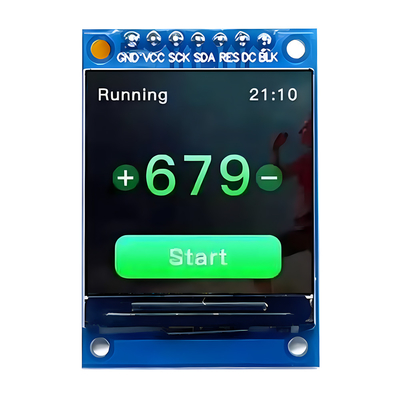

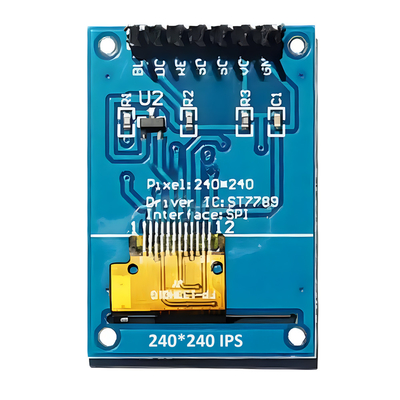

製品画像
