商品の詳細:
|
| 製品: | 6.2インチTFT | 決議: | 1024x600ピクセル |
|---|---|---|---|
| モデル番号: | SFTO620BH-7180AN | 表面の光: | 1000 cd/m2 (ニット) |
| タッチスクリーン: | 持っていない | 見る方向: | IPS,全視角 |
| ピン番号: | 50ピン | 接続: | ZIF |
| インターフェース: | RGB 24ビット | LEDの寿命: | 40千時間 |
| 図面の次元: | 143.37 (W) × 87.13 (H) × 2.56 (T) (mm) | 上:: | -30°Cへの+80°C |
| アクティブ エリア: | 137.47 (W) x 77.23 (H) (mm) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 6. 2インチ TFT LCD ディスプレイ,1024*600 TFT LCD ディスプレイ,自動車用 IPS スクリーン パネル |
||
6.2 インチ 1024*600 IPS TFT LCD RGB インターフェイス 製品紹介
1024 * 600 の配置は,一般的な 16:9 ディスプレイドットマトリックスである.その高解像度により,1024 * 600 ドットマトリックスディスプレイは,さまざまなアプリケーションシナリオでユニークな利点を持っています.
産業用自動化・制御システム,医療機器,飛行機や列車のコックピットなど,高級消費電子製品も1024 * 600点マトリックスディスプレイの高解像度機能により,より明確な視覚出力がもたらされ,画像品質に関する専門分野の高い要求を満たすことができます.テクノロジーの進歩とコスト削減によりこのドットマトリックスディスプレイ技術が より多くの分野で応用され 促進される予定です.
このモデルSFTO620BH-7180ANは6.2インチディスプレイと1024*600ドットマトリックスがあり,IPS技術を使用し,ユーザーはさまざまな角度から完璧な視覚体験を体験することができます.稼働電圧は3V-3で.6V,典型的な電圧は3.3V,表面の明るさは1000nitsである.ユーザーはディスプレイにRTPまたはCTPを追加して人間とコンピュータの相互作用効果を強化することができます.
|
特徴
|
サイズ | 6.2インチ |
| 決議 | 1024 (水平) *600 (垂直) | |
| インターフェース | 24BIT RGB | |
| 接続型 | コネクタ | |
| 色深さ | 16.7M | |
| 技術の種類 | a-Si | |
| ピクセルピッチ (mm) | 0.13425×012872 | |
| ピクセル構成 | RGB垂直ストライプ | |
| 表示モード | 通常は黒 | |
| LCDドライバIC | - | |
| 見る方向 | IPS,すべての視角 | |
| グレースケール逆転方向 | すべて | |
|
メカニカル
|
LCM (W × H × D) (mm) | 143.37*87.13*256 |
| アクティブ エリア (mm) | 137.472×77232 | |
| TSP を含む/TSP を含む | TSPなし | |
| 体重 (g) | TBD | |
| LED番号 | 20LED |
6.2 インチ 1024*600 IPS TFT LCD RGB インターフェイス 製品図
インターフェイス・ピン説明
| ピン | シンボル | 機能 |
| 1,2 | VLED+ | LEDバックライト (アンード) の電源 |
| 3,4 | VLED | LEDバックライト (カソード) の電源 |
| 5 | GND | パワーグラウンド |
| 6 | NC | 接続できない |
| 7 | DVDD | デジタルパワー |
| 8 | NC | 接続できない |
| 9: | DE | データを有効にする |
| 10 | VSD | 垂直同期入力 負極度 |
| 11 | HSD | 横軸の同期入力 負極度 |
| 12〜19 | B7-R0 | 青いデータ |
| 20〜27 | G7-G0 | グリーンデータ |
| 28〜35 | R7-R0 | レッドデータ |
| 36 | GND | 地面 |
| 37 | DCLK | コールシグナル |
| 38 | GND | ディスプレイ オン/オフ |
| 39 | SHLR | 左または右のディスプレイ制御 |
| 40 | UPDN | 上 / 下の表示制御 |
| 41 | NC | 接続できない |
| 42 | NC | 接続できない |
| 43 | VPP | OTP パワー ((+7.8V) |
| 44 | RSTB | グローバルリセットピン.リセット状態に入るためにアクティブロー.OTPリセット 安定性のためにRCリセット回路に接続することを提案します.通常は高く引きます. (R=10KΩ,C=1μF) |
| 45 | SCL | OTP シリアルクロック入力 |
| 46 | NC | 接続できない |
| 47 | NC | 接続できない |
| 48 | GND | パワーグラウンド |
| 49 | SDA | OTP シリアルデータ入力 |
| 50 | CS | OTP チップ 選択ピン |
絶対最大格付け
| ポイント | シンボル | ミニ | マックス | ユニット |
| 供給電圧 | VDD | -0だった3 | 5.0 | V |
| 入力信号電圧 | ワイン | -0だった3 | VDD+03 | V |
| ロジック出力電圧 | VOUT | -0だった3 | VDD+03 | V |
| 動作温度 | トーパー | -30歳 | 80 | °C |
| 貯蔵温度 | TSTG | -30歳 | 80 | °C |
ドライブバックライト
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IF について | - | 100 | - | mA |
| 電力消費量 | - | - | mW | ||
| LED電圧 | VF | - | 24 | - | V |
| LEDの寿命 | WBL | 25000 | - | HR |

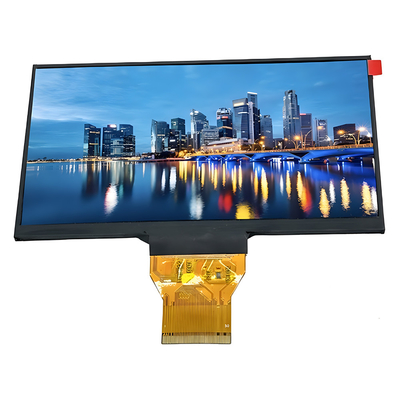

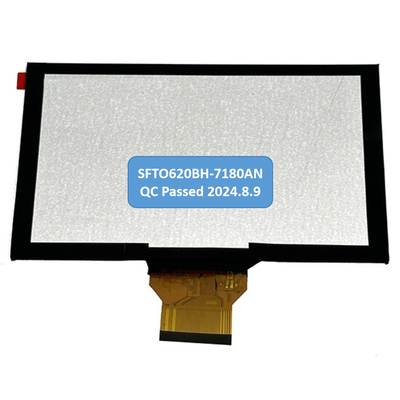

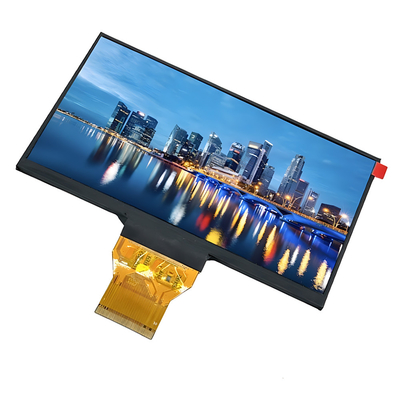

6.2 インチ 1024*600 IPS TFT LCD RGB インターフェイス 製品画像
信頼性試験
| 試験項目 |
試験条件 |
試験後の検査 |
| 高温操作 | 85°C 96時間 |
試験が完了した後,検査されたLCDサンプルは,機能的および視覚的検査の前に,通常室内の温度と湿度のある環境に2〜4時間以上置く必要があります.検体には以下の欠陥が許されない.: 2テストプロジェクトの一つにのみ使用できます. |
| 低温操作 | -30°C 96時間 | |
| 高温保存 | 85°C 96時間 | |
| 低温 貯蔵 | -30°C 96時間 | |
| 高温操作 湿度操作 | 60°C,90%RH 72時間 | |
| 熱ショック | -10°C (−30分) ~+25°C (−5分) ~+60°C (−30分) 10サイクル間 | |
| 振動試験 (操作なし) |
周波数: 10~55Hz 振幅:1.0mm スイープ時間: 11分 試験期間: X,Y,Z の各方向に 6 回 |
|
| 静電試験 | 触覚 ±4KV,空気触覚 ±8KV |
