商品の詳細:
|
| 製品: | 1.77インチ TFT LCD | 決議: | 128*160 ピクセル |
|---|---|---|---|
| タッチスクリーン: | 持っていない | 見る方向: | 12時 |
| インターフェース: | SPI 4 ライン | ピン番号: | 14 |
| 接続: | 接続する | 表面の光: | 300 cd/m2 (カスタマイズ可能) |
| ドライバーIC: | ST7735 | LEDの寿命: | 40千時間 |
| 作業温度: | -20°C ～ +70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | SPI シリアルインターフェイス TFT LCD ディスプレイ,262K フルカラー TFT LCD ディスプレイ,1.77インチTFT LCDの表示 |
||
** データシート ダウンロード **
この項目について: 最安値保証 1.77インチ TFT LCD
1.77インチのTFTLCDは,小型化,低消費電力,高画質ディスプレイの市場需要を適正なサイズと高性能で満たしています.携帯電子機器やその他の分野において明らかな市場優位性があります産業や医療などの専門分野でのユニークな価値を示しています.77インチ TFT LCDは,通常,機器の動作状態とパラメータを表示するために使用されますこのディスプレイは,自動制御制御システムのインターフェースとしても使用できます.リアルタイムデータモニタリングと運用フィードバック.
一般的に使用されているドライバチップはST7735Sで,SPIインターフェースをサポートし,さまざまなシステムに簡単に統合できます.製品の明るさは300cd/m2に達します.異なる室内および室外照明条件に適しています通常は2つのLEDライトで装備され,均一なバックライト効果を提供します.
当社は,このタイプの製品において絶対的なコスト優位性を持ち,業界で最も低い価格で高品質の製品を顧客に提供することを保証します.
特徴
| ポイント | 仕様 | ユニット |
| 表示モード | 通常は黒色で 伝達性がある | / |
| 見る方向 | 12時 | / |
| 色 | 262K | / |
| ドライブIC | ST7735 | / |
| インターフェースタイプ | 4 ライン SPI | / |
| 尺寸の輪郭 | 34.00 (W) × 42.94 (H) × 2.28 (T) |
mm |
| LCDアクティブエリア | 28.032 ((W) x 35.04 ((H) |
mm |
| 決議 | 128 RGB ((H) × 160 ((V) | ピクセル |
| ピクセルピッチ | 0.219 (W) × 0.219 (H) |
mm |
輪郭図
インターフェイス・ピン説明
|
ピン |
シンボル | 記述 |
| 1 | NC | 繋がりがない |
| 2 | GND | 地面 |
| 3 | LEDK | バックライトのカソード |
| 4 | LEDA | バックライトのアンード (3.0V-3.4V) |
| 5 | GND | 地面 |
| 6 | リセット | LCM リセットピン |
|
7 |
D/C |
登録 ピンを選択 D/C= ∆ 1 ∆: データを表示する. D/C=0: コマンドデータ |
| 8 | SDA | シリアルデータ入力/出力 |
| 9 | SCL | シリアルクロックピン |
| 10 | VCC | アナログ用の電源 (2.8V-3.3V) |
| 11 | IOVCC | インターフェースの電源 (8.8V-3.3V) |
| 12 | CS |
チップ選択ピン (低調で有効) |
| 13 | GND | 地面 |
| 14 | NC | 繋がりがない |
図面図
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
80 |
- そうだ |
mA |
| 運用寿命 |
- そうだ |
- そうだ |
40000 |
- そうだ |
時間 |
オプティカル特性
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット |
| 応答時間 | トル+Tf | θ = 0° |
- |
30 | 60 | ms |
| コントラスト比 | CR | θ = 0° | 200 | 300 |
- |
|
|
視角 |
トップ | CR10 | 40 | 45 | - |
デグ |
| 底部 | CR10 | 15 | 20 | - | ||
| 左へ | CR10 | 40 | 45 | - | ||
| そうだ | CR10 | 40 | 45 | - | ||
|
CF色 染色性 (CIE)
|
Wx |
θ = 0° |
-0だった02 |
0.308 |
+0だった02 |
|
| ワイ | 0.327 | |||||
| Rx | 0.610 | |||||
| レイ | 0.329 | |||||
| Gx | 0.299 | |||||
| ジ | 0.567 | |||||
| Bx | 0.143 | |||||
| による | 0.111 | |||||
| クロス・トーク | ct | 2% | ||||
| 伝播性 | トランス | 6.21% | 60.9% |
- |

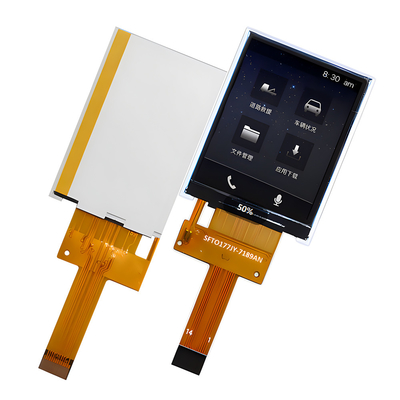

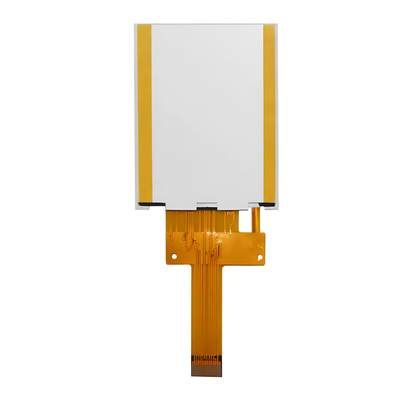

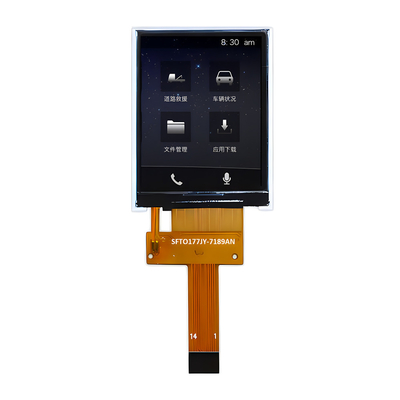

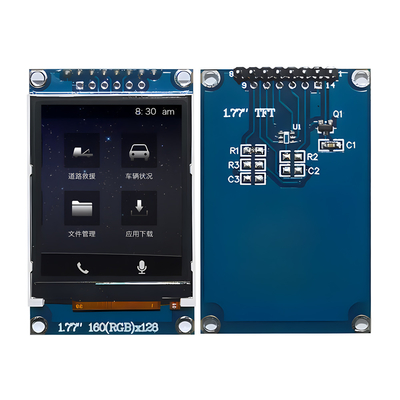

製品写真
環境/信頼性試験
| 違う | 試験項目 | 条件 | コメント |
| 1 | 高温操作 | Ts= +80°C 240時間 |
注記 1 IEC60068-2-2, GB2423. 2-89 について |
| 2 | 低温操作 | T=−30°C 240時間 | 注記 2 IEC60068-2-1 GB2423.1-89 |
| 3 | 高温保存 | Ta= +80°C 240時間 | IEC60068-2-2 GB2423. 2-89 |
| 4 | 低温 貯蔵 | T=−30°C 240時間 | IEC60068-2-1 GB/T2423.1-89 |
| 5 | 高温 湿度 貯蔵 | Ta=+60°C,90%RH最大,160時間 |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | 熱ショック (動作しない) | -30°C 30分 ~ +80°C 30分 変更時間: 5分, 30 サイクル |
寒さから始めよう 温度で終わります 高温 IEC60068-2-14 GB2423.22-87 |
|
7 |
静電放電 (操作) |
C=150pF,R=330 Ω,5ポイント/パネル 空気:±8KV,5回;接触:±4KV,5回 (環境: 15°C ~ 35°C 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 年 |
|
8 |
振動 (非運用) |
周波数範囲: 10~55Hz ストローク: 1.mm スウィープ: 10Hz~55Hz~10Hz XYZの各方向に2時間 (パッケージの条件) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | ショック (動作しない) |
60G 6ms, ± X, ± Y, ± Z 各方向に3回 |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | パッケージドロップテスト |
高さ: 80cm 角は1つ 3つの縁 6 表面 |
IEC60068-2-32 GB/T2423.8-1995 |
