商品の詳細:
|
| 製品: | 5インチ IPS TFT と CTP | 決議: | 720×1280ドット |
|---|---|---|---|
| インターフェース: | ミピ | タッチスクリーン: | Pキャップ |
| 見る方向: | IPS すべての視角 | PCAP 構造: | GFF |
| LCDのコントローラー: | ST7703 | CTPコントローラ: | GT911 |
| 保護ガラス次元: | カスタマイズ可能 | ピン番号: | 30ピン |
| 接続: | ZIF FPC | 表面の光: | 350 cd/m2 (ニット) |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | TFT 5インチディスプレイ,マルチタッチPCAP TFTディスプレイ,MIPI インターフェース 5 インチディスプレイ |
||
5インチ Muli-touch PCAP TFT ミピインターフェイス 製品紹介
特徴
| ポイント | 仕様 | ユニット |
| スクリーンサイズ | 5.0 | インチ |
| ピクセル数 | 720RGB (H) ×1280 (V) | ピクセル |
| ディスプレイエリア | 62.10 ((H) x110.40 ((V) | mm |
| ピクセルピッチ | 0.0945 ((H) x0.0945 ((V) | mm |
| 図面の次元 | 78.56×135.65×295 | mm |
| ピクセル配置 | RGB垂直ストライプ | ― |
| 表示モード | 通常は黒 | ― |
| 見る方向 (目) | すべて | ― |
| 色を表示する | 262K | ― |
| 照明度 (cd/m2) | 350 | ニット |
| コントラスト比 | 800:1 | ― |
| インターフェース | MIPI | |
| バックライト | LEDサイドライトタイプ | ― |
| LCM IC | ST7703 | |
| CTPIC | GT911 | |
| 操作温度 | -20〜70 | °C |
| 貯蔵温度 | -30~80 | °C |
輪郭図
インターフェイス・ピン定義
| ピンナンバー | シンボル | 機能 |
| 1 | NC | NC |
| 2 | LEDK | LEDバックライト (カソード) |
| 3 | NC | NC |
| 4 | LEDA | LED バックライト ((アノード) |
| 5 | NC | NC |
| 6 | GND | 地面 |
| 7 | MIPI_D0N | MIPI DSI 差分データ |
| 8 | MIPI_D0P | MIPI DSI 差分データ |
| 9 | GND | 地面 |
| 10 | MIPI D1N | MIPI DSI 差分データ |
| 11 | MIPI D1P | MIPI DSI 差分データ |
| 12 | GND | 地面 |
| 13 | MIPI_CLN | MIPI DSI ディフェリエンシャルクロック |
| 14 | MIPI_CLP | MIPI DSI ディフェリエンシャルクロック |
| 15 | GND | 地面 |
| 16 | MIPI D2N | MIPI DSI 差分データ |
| 17 | MIPI D2P | MIPI DSI 差分データ |
| 18 | GND | 地面 |
| 19 | MIPI_D3N | MIPI DSI 差分データ |
| 20 | MIPI_D3P | MIPI DSI 差分データ |
| 21〜22 | GND | 地面 |
| 23 | NC | NC |
| 24 | GND | 地面 |
| 25 | TE | フレーム同期信号 |
| 26 | リセット | 外部リセット入力 |
| 27 | IOVCC ((1.8V) | 電源 1.8V |
| 28 | VDD ((2.8V) | 電源 2.8V |
| 29〜30 | GND | 地面 |
CTPピンの定義
| 1 | RST | タッチスクリーンリセット |
| 2 | SDA | タッチスクリーンデータ信号 |
| 3 | SCL | タッチスクリーンクロック信号 |
| 4 | INT | タッチスクリーン中断信号 |
| 5 | VDD ((2.8V) | 電源 2.8V |
| 6 | GND | 地面 |
オプティカル仕様
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 白色照明度 (中央) | Lv |
Θ=0 普通 観る 角度 IBL=40mA |
- そうだ | 350 | - そうだ | cd/m2 | |
| 応答時間 | トル+Tf | - そうだ | 10 | 15 | ms | ||
| コントラスト比 | CR | 640 | 800 | - そうだ | - そうだ | ||
|
色 染色性 (CIE1931) |
白い | Wx | 0.283 | 0.303 | 0.323 | ||
| ワイ | 0.303 | 0.323 | 0.343 | ||||
|
視角 |
ホール |
ΘL |
CR≥10 |
- そうだ | 80 | - そうだ | |
| ΘR | - そうだ | 80 | - そうだ | ||||
|
ヴァー |
オーケストラ | - そうだ | 80 | - そうだ | |||
| ΘD | - そうだ | 80 | - そうだ | ||||
| 照明の均一性 | 平均 | Θ=0 | 80 | 90 | - そうだ | % | |
| 色域 | NTSC | Θ=0 | - そうだ | 70 | - そうだ | % | |
| 光学視野方向 | すべて | ||||||
TFTLCDの特徴
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| デジタル電源電圧 | VDDI | 1.65 | 1.8 | 3.3 | |
| 入力信号 電圧 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IL | - | 30 | 40 | mA |
| LED電圧 | VL | - | 16.8 | 19.2 | V |
| LEDの使用寿命 | HR | - | 20000 | 40000 | 時数 |

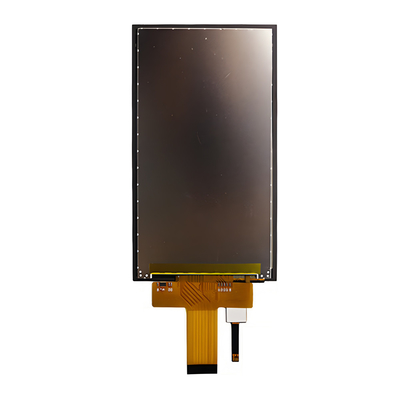

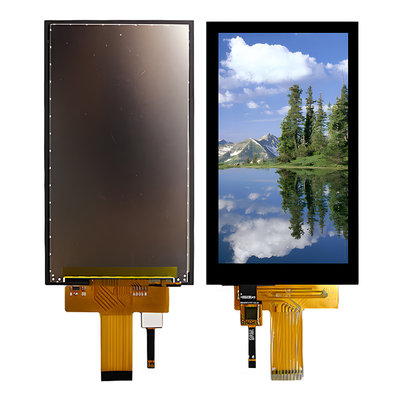

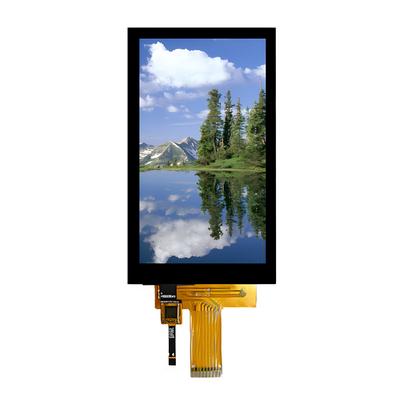

製品画像
環境/信頼性試験
| 違う | 試験項目 | 条件 | コメント |
| 1 | 高温操作 | Ts= +70°C 240時間 |
注記 1 IEC60068-2-2, GB2423. 2-89 について |
| 2 | 低温操作 | T=−20°C 240時間 | 注記 2 IEC60068-2-1 GB2423.1-89 |
| 3 | 高温保存 | Ta= +80°C 240時間 | IEC60068-2-2 GB2423. 2-89 |
| 4 | 低温 貯蔵 | T=−30°C 240時間 | IEC60068-2-1 GB/T2423.1-89 |
| 5 | 高温 湿度 貯蔵 | Ta= +60°C,90% RH 最大,160時間 |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | 熱ショック (動作しない) | -30°C 30分 ~ +80°C 30分 変更時間: 5分, 30 サイクル |
寒さから始めよう 温度で終わります 高温 IEC60068-2-14 GB2423.22-87 |
|
7 |
静電放電 (操作) |
C=150pF,R=330 Ω,5ポイント/パネル 空気:±8KV,5回;接触:±4KV,5回 (環境: 15°C ~ 35°C 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 年 月 日 |
|
8 |
振動 (非運用) |
周波数範囲: 10~55Hz ストローク: 1.mm スウィープ: 10Hz~55Hz~10Hz XYZの各方向に2時間 (パッケージの条件) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | ショック (動作しない) |
60G 6ms, ± X, ± Y, ± Z 各方向に3回 |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | パッケージドロップテスト |
高さ: 80cm 角は1つ 3つの縁 6 表面 |
IEC60068-2-32 GB/T2423.8-1995 |
