商品の詳細:
|
| 製品: | 2.4インチ IPS TFT LCD | 決議: | 240*320 ピクセル |
|---|---|---|---|
| タッチスクリーン: | 持っていない | 見る方向: | 12H |
| インターフェース: | SPI | ピン番号: | 10ピン (24ピンオプション) |
| 接続: | 接続する | 表面の光: | 400 cd/m2 (カスタマイズ可能) |
| ドライバIC: | ST7789V | LEDの寿命: | 40千時間 |
| 作業温度: | -20°C ～ +70°C | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 2.4インチTFT LCDの表示,240X320ピクセルTFT LCD表示,SPIインターフェイスTFT LCD表示 |
||
低コスト2.4インチQVGA TFT LCD製品紹介
2.4インチのTFTディスプレイは,解像度240×320ピクセルで,明確な画像表示を提供します. ドライバICはST7789Vで,複数のインターフェースと高い色深さ (262K色) をサポートします.このモデルSFTO240JY-7182ANは,SPIインターフェイスがあり,400cd/m2の明るさを達成することができます, 異なる照明条件に適応する. 製品は -20 °Cから70 °C間で動作し,様々な環境条件に適応することができます. -30 °Cから80 °C間で保管することができます.長期保存が性能に影響を与えないことを確保する.
この2.4インチのQVGA TFTディスプレイは,医療機器,産業制御,スマートホーム,自動車ナビゲーションなどのさまざまな分野で広く使用されています.高い明るさ (1000 ニット まで) と 対照性 に よっ て,外 に いる 時 も,直接 の 日光 に 晒さ れ た 時 も 鮮明 に 見える低コストは,2.4インチのTFT 240*320ドットマトリックス製品SFTO240JY-7182ANの主要な利点であり,予算が限られているが,良いディスプレイ性能を必要とするプロジェクトにとって理想的な選択となっています.

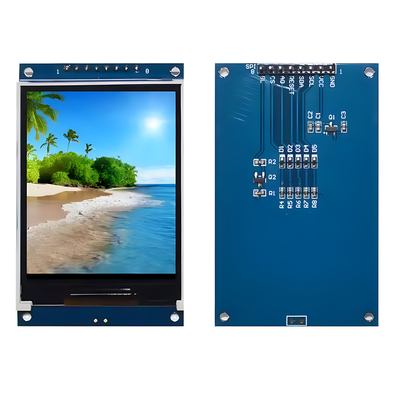

SFTM240JY-7182AN (PCB付き) は,Arduino用のGFXライブラリなどの開発ライブラリをサポートしている.効率的なディスプレイパフォーマンスと簡素化された開発プロセスを提供する.
特徴
| ポイント | 仕様 | ユニット |
| モデル番号 |
SFTO240JY-7182AN |
/ |
| 表示モード | 通常は黒色で 伝達性がある | / |
| 見る方向 | 12時 | / |
| 色 | 262K | / |
| ドライブIC | ST7789 | / |
| インターフェースタイプ | 4 ライン SPI | / |
| 尺寸の輪郭 | 42.72 (W) x 59.46 (H) x 2.34 (T) |
mm |
| アクティブ エリア | 36.72 (W) × 48.96 (H) |
mm |
| 決議 | 240 RGB ((H) × 320 ((V) | ピクセル |
| ピクセルピッチ | 0.153 (W) × 0.153 (H) |
mm |
輪郭図
インターフェイス・ピン説明
|
ピン |
シンボル | 記述 |
| 1 | GND | 地面 |
| 2 | リセット | LCM リセットピン |
| 3 | SCL | シリアルクロックピン |
|
4 |
RS |
登録 ピンを選択 RS= √ 1 √: データを表示する. RS=0: コマンドデータ |
| 5 | CS |
チップ選択ピン (低調で有効) |
| 6 | SDA | シリアルデータ入力 |
| 7 | SDO | シリアルデータ出力 |
| 8 | VCC | アナログ用の電源 (2.8V-3.3V) |
| 9 | LED+ | バックライトのアンード |
| 10 | LED | バックライトのカソード |
図面図
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
80 |
- そうだ |
mA |
| 運用寿命 |
- そうだ |
- そうだ |
40000 |
- そうだ |
時間 |
オプティカル特性
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット |
|
応答時間 (まで) 早く |
トル+Tf |
θ= 0 ° |
- |
30 |
- |
ミス |
| コントラスト比 | CR | θ= 0 ° |
- |
250 |
- |
|
|
視角 |
トップ | CR10 | - | 45 | - |
デグ |
| 底部 | CR10 | - | 20 | - | ||
| 左へ | CR10 | - | 45 | - | ||
| そうだ | CR10 | - | 45 | - | ||
|
色素性 (FCはITOのみ) 光源はC ライト,CIE 1931)
|
Wx |
θ= 0 ° |
-0だった02 |
0.308 |
+0だった02 |
|
| ワイ | 0.325 | |||||
| Rx | 0.612 | |||||
| レイ | 0.329 | |||||
| Gx | 0.299 | |||||
| ジ | 0.567 | |||||
| Bx | 0.144 | |||||
| による | 0.110 | |||||
| NTSC | - | 55 | - | % | ||
| クロス・トーク | Ct | - | 2 | - | % | |
| 伝播性 | トランス |
- |
5 |
- |
% |

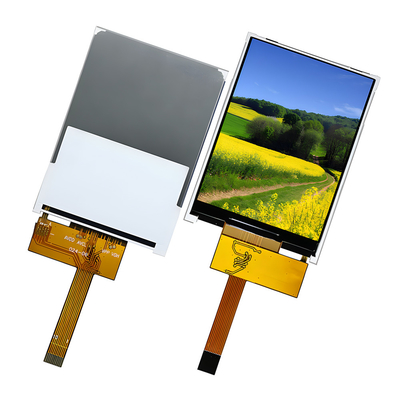

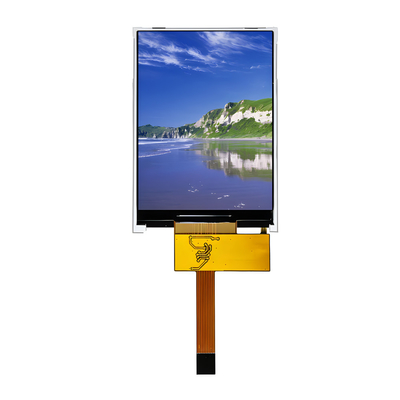

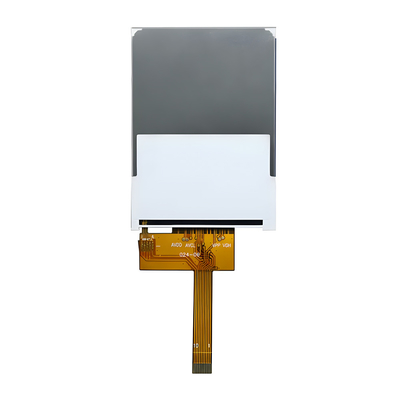

製品写真
環境/信頼性試験
| 違う | 試験項目 | 条件 | コメント |
| 1 | 高温操作 | Ts= +80°C 240時間 |
注記 1 IEC60068-2-2, GB2423. 2-89 について |
| 2 | 低温操作 | T=−30°C 240時間 | 注記 2 IEC60068-2-1 GB2423.1-89 |
| 3 | 高温保存 | Ta= +80°C 240時間 | IEC60068-2-2 GB2423. 2-89 |
| 4 | 低温 貯蔵 | T=−30°C 240時間 | IEC60068-2-1 GB/T2423.1-89 |
| 5 | 高温 湿度 貯蔵 | Ta= +60°C,90% RH 最大,160時間 |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | 熱ショック (動作しない) | -30°C 30分 ~ +80°C 30分 変更時間: 5分, 30 サイクル |
寒さから始めよう 温度で終わります 高温 IEC60068-2-14 GB2423.22-87 |
|
7 |
静電放電 (操作) |
C=150pF,R=330 Ω,5ポイント/パネル 空気:±8KV,5回;接触:±4KV,5回 (環境: 15°C ~ 35°C 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 年 月 日 |
|
8 |
振動 (非運用) |
周波数範囲: 10~55Hz ストローク: 1.mm スウィープ: 10Hz~55Hz~10Hz XYZの各方向に2時間 (パッケージの条件) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | ショック (動作しない) |
60G 6ms, ± X, ± Y, ± Z 各方向に3回 |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | パッケージドロップテスト |
高さ: 80cm 角は1つ 3つの縁 6 表面 |
IEC60068-2-32 GB/T2423.8-1995 |
