商品の詳細:
|
| 製品: | 4.3インチ TFT ディスプレイ | 決議: | 480×272 |
|---|---|---|---|
| 見る方向: | IPS,あらゆる角度から見る | ドライバIC: | ST7283 |
| タッチスクリーン: | 番号 (RTPとCTPはオプション) | ピン番号: | 40ピン |
| 接続: | ZIF FPC 46mm | 表面の光: | 500 cd/m2 (ニット) |
| 稼働電圧: | 3.3V | インターフェース: | rgb |
| 作業温度: | 20°Cから+70°C | 貯蔵温度: | -30°Cから+80°C |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 4.3インチTFT LCDの表示,480*272 TFT lcd ディスプレイ,262K TFT LCD ディスプレイ |
||
P紹介 紹介

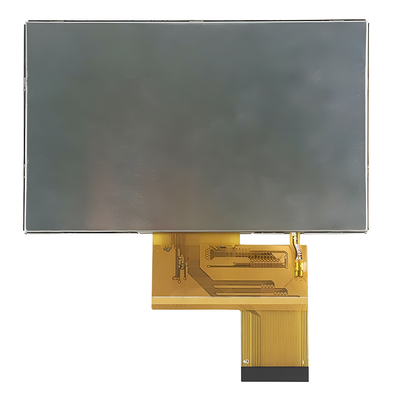

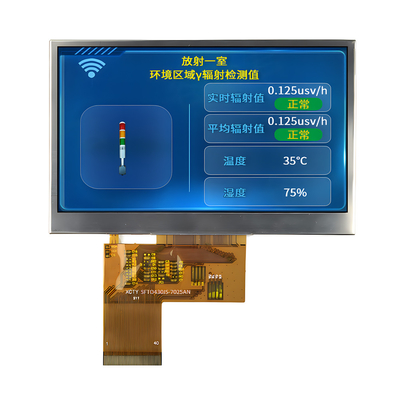

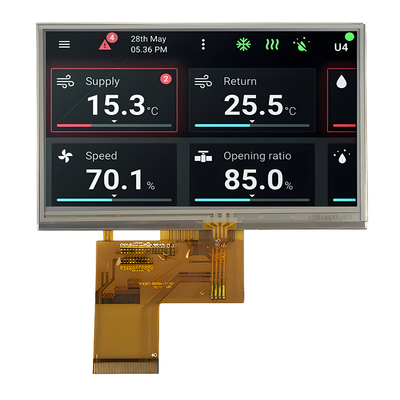

4.3インチ IPS TFT LCDは,対角サイズは4.3インチ,解像度は480x270ドットマトリックスで262Kのカラーディスプレイである.製品はIPS (In-Plane Switching) ディスプレイ技術を採用している.超広い視角を備えるこのディスプレイは,単点RTPと多点CTPタッチ技術をサポートします.直感的な人間・コンピュータのやり取りを実現する.
4.3インチ IPS TFT LCDは,RGBインターフェースの高画質ディスプレイである.その作業論理電圧は3.3Vであり,ST7283ドライバーICが内蔵されており,作業温度は-20-70Cである.
4.3インチ IPS TFT LCDディスプレイは,優れた性能と幅広いアプリケーションシナリオにより,消費者電子製品の不可欠な部品になりました.ワクワクする視覚体験を 提供できます特定のアプリケーションの要件を満たすためにカスタマイズされたサービスをサポートします.
特徴
サイズ:4.3インチ
解像度: 480 × 272 ピクセル
表示モード: IPS
ドライバーIC: ST7283
照明: 500cd/m2
インターフェースタイプ:RGB
作業温度: -20 °Cから70 °C
保存温度: -30 °Cから80 °C
バックライトタイプ:LED バックライト,明るさおよび量はモデルによって異なります
概要図面
インターフェース・ピン定義
| 違う 違う | ピン名 | I/O | 記述 |
| 1 | LED-K | 私は | LED カソード |
| 2 | LED-A | 私は | LEDアノード |
| 3 | VSS | 私は | パワーグラウンド |
| 4 | VDD | 私は | 電力源 |
| 5〜12 | R00-R07 | 私は | REDデータ信号 (LSB) |
| 13から20 | G00-G07 | 私は | GREEN データ信号 (LSB) |
| 21〜28 | R00-R07 | 私は | BLUE データ信号 (LSB) |
| 29 | VSS | 私は | パワーグラウンド |
| 30 | DLCK | 私は | 各日付をサンプリングするクロック信号 |
| 31 | DISP | 私は | ON/OFF信号を表示する |
| 32 | HSYNC | 私は | 水平の同期信号 |
| 33 | VSYNC | 私は | 垂直同期信号 |
| 34 | DE | 私は | 入力データ制御を有効にする |
| 35 | NC | - | セットオープン |
| 36 | GND | 私は | パワーグラウンド |
| 37 | XR | 私は | タッチパネルPIN |
| 38 | YD | 私は | タッチパネルPIN |
| 39 | XL | 私は | タッチパネルPIN |
| 40 | YU | 私は | タッチパネルPIN |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 3.0-3 わかった6 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
| 供給電圧 | Vf | 20.3 | 22.4 | 24 | V | If=20mA |
| 供給電流 | もし | - | 20 | - | mA | - |
| 逆電圧 | ロープ | - | - | 5 | V | - |
| 電力消耗 | Pd | - | 448 | - | mW | - |
| LCM の 照明 濃度 |
- |
- | 500 | - | Cd/m2 | If=20mA |
| LCMの均一性 | - | 70 | 75 | - | % | If=20mA |
| バックライトの色 | ホワイト | |||||
環境/信頼性試験
| 違う | 試験項目 | 条件 | コメント |
| 1 | 高温操作 | Ts= +70°C 240時間 |
注記 1 IEC60068-2-2, GB2423. 2-89 について |
| 2 | 低温操作 | T=−20°C 240時間 | 注記 2 IEC60068-2-1 GB2423.1-89 |
| 3 | 高温保存 | Ta= +80°C 240時間 | IEC60068-2-2 GB2423. 2-89 |
| 4 | 低温 貯蔵 | T=−30°C 240時間 | IEC60068-2-1 GB/T2423.1-89 |
| 5 | 高温 湿度 貯蔵 | Ta= +60°C,90% RH 最大,160時間 |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | 熱ショック (動作しない) | -30°C 30分 ~ +80°C 30分 変更時間: 5分, 30 サイクル |
寒さから始めよう 温度で終わります 高温 IEC60068-2-14 GB2423.22-87 |
|
7 |
静電放電 (操作) |
C=150pF,R=330 Ω,5ポイント/パネル 空気:±8KV,5回;接触:±4KV,5回 (環境: 15°C ~ 35°C 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 年 月 日 |
|
8 |
振動 (非運用) |
周波数範囲: 10~55Hz ストローク: 1.mm スウィープ: 10Hz~55Hz~10Hz XYZの各方向に2時間 (パッケージの条件) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | ショック (動作しない) |
60G 6ms, ± X, ± Y, ± Z 各方向に3回 |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | パッケージドロップテスト |
高さ: 80cm 角は1つ 3つの縁 6 表面 |
IEC60068-2-32 GB/T2423.8-1995 |
