商品の詳細:
|
| キーワード: | 13.3インチ TFT LCD ディスプレイ | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCDサイズ: | 305.2 x 178.1 x 2.7 (ミリ) | アクティブ エリア: | 293.76 x 165.24 (ミリ) |
| LCDインターフェース: | EDP | ディスプレイタイプ: | IPS全視角 |
| タッチスクリーン: | CTP オプション | 表面の光: | 350 cd/m2 |
| 作業温度: | -10°C から +60°C | 貯蔵温度: | -20℃への+60℃ |
| NTSC比: | 72% | コントラスト比: | 800 |
| 色を表示する: | 16.7M | LEDの寿命: | 40千時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 72% NTSC比 TFT LCDディスプレイ,350cd/m2 TFT LCDの表示,13.3インチ TFT LCD ディスプレイ |
||
13.3インチ EDP TFT LCDディスプレイ 製品紹介
13.3インチのEDP TFT LCDディスプレイは,ハイエンドディスプレイ技術を使用するデバイスで,ポータブルデバイス,商業ディスプレイ,優れた画像品質と汎用性のために,産業用アプリケーション下記は,解像度 1920 * 1080 ピクセル,30ピンインターフェースの 13.3 インチの EDP TFT LCD ディスプレイの詳細な紹介です.NTSCの色域カバーが72%で,明るさは350cd/m2.
製品の特徴
ブランドとモデル:SFTO1330SM-7191AN
パネルのタイプ:a-Si TFT-LCD
サイズ: 13.3 インチ
解像度: 1920 (RGB) × 1080 (FHD)
ピクセル配置:RGB垂直ストライプ
16 図面比:9
点間隔:0.051 × 0.153mm
ピクセル間隔: 0.153 × 0.153mm (166PPI)
照明: 350cd/m2 (典型的な値)
コントラスト比: 800:1 (典型的な値)
視角: 85/85/85/85 (典型的な値)
カラー・ギャムカバー: 72% (NTSC)
応答時間: 30 (典型的な値) (Tr+Td) ms
ディスプレイモード: VA/IPS,通常黒色ディスプレイ,伝播
バックライトタイプ:WLED
作業温度: -10~60°C
保存温度: -20~60°C
オプティカル性能
この13.3インチのTFTは,高明るさ350cd/m2と高コントラスト比800を提示します.1NTSCのカラー・ギャムカバーの72%は,カラーの真の再現を保証し,表示効果を自然色に近いものにします.
インターフェイス特性
信号カテゴリ:EDP
パネルの電圧: 3.3V (典型的な値)
パネルの電流: 279/468mA (典型/最大)
インターフェイスタイプ:ターミナル
インターフェースピンの数: 30ピン
適用分野
この13.3インチ EDP TFT LCDディスプレイは,以下を含む様々なアプリケーションシナリオに適しています.
携帯デバイス: 高級のノートPC,タブレットなど
商業用ディスプレイ:広告機,情報拡散システムなどに使用される.
産業用:産業用制御システム用のディスプレイインターフェースとして.
概要
この13.3インチ EDP TFT LCDディスプレイは,高解像度,高明るさ,高コントラスト,幅広い色域のカバーにより,ユーザーに優れた視覚体験を提供します.強い屋外照明や 低照明の室内環境で柔軟性と信頼性が,さまざまなアプリケーションのシナリオに理想的な選択を可能にします.
概要図面
インターフェース・ピン定義
| ピンナンバー | シンボル | I/O | 機能 |
| 1 | CABC_EN / NC | - | CDに予約 |
| 2 | H_GND | P | 高速弾 |
| 3 | レーン1_N | 私は | 補完信号リンクレーン1 |
| 4 | レーン1_P | 私は | 真の信号リンクレーン1 |
| 5 | H_GND | P | 高速弾 |
| 6 | レーン0N | 私は | 補完信号リンクレーン 0 |
| 7 | レーン0P | 私は | 真の信号リンクレーン 0 |
| 8 | H_GND | P | 高速弾 |
| 9 | AUX_CH_P | 私は | 真の信号補助チャンネル |
| 10 | AUX_CH_N | 私は | 補完信号補助チャネル |
| 11 | H_GND | P | 高速弾 |
| 12 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 13 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 14 | NC | 私は | LCD 製造者向けに指定 |
| 15 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 16 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 17 | HPD | オー | HPD信号ピン |
| 18 | LED-1 | P | バックライトの地面 |
| 19 | LED-2 | P | バックライトの地面 |
| 20 | LED-3 | P | バックライトの地面 |
| 21 | LED4 | P | バックライトの地面 |
| 22 | BL ENABLE 可能な | 私は | バックライト オン/オフ |
| 23 | BL PWM DIM | 私は | システムPWM |
| 24 | SCL/NC | - | LCD 製造者向けに指定 |
| 25 | SDA/NC | - | LCD 製造者向けに指定 |
| 26 | BL PWR | P | バックライトの電源 |
| 27 | BL PWR | P | バックライトの電源 |
| 28 | BL PWR | P | バックライトの電源 |
| 29 | BL PWR | P | バックライトの電源 |
| 30 | NC | - | LCD 製造者向けに指定 |
絶対最大格付け
| パラメータ | シンボル | ミン | マックス | ユニット | コメント |
| バックライトの電源電圧 | HVDDOUT | - | - | V | Ta = 25 °C 注記1&2 意見 |
| バックライトのLED電流 | IHVDD | - | - | mA | |
| バックライトのLED逆電圧 | VR | - | - | V | |
| 動作温度 | トップ | -10 | 60 | °C |
Ta = 25 °C 注記1&2 |
| 貯蔵温度 | TST | -20歳 | 60 | °C | |
| 操作環境の湿度 | 飛び降りろ | - | 90 | %RH | |
| 貯蔵湿度 | Hst | - | 90 | %RH | |
| 熱を放出する要件 | トリル | 15 | °C | ||
TFT LCD 電子仕様
| パラメータ | シンボル | 格付け | ユニット | ||
| ミニ | タイプ | マックス | |||
| 電源入力電圧 | V DD | 3.0 | 3.3 | 3.6 | V |
| 電源電流 | IDD | - | - | - | mA |
| LEDドライバー電源電圧 | HVDD | 2.7 | 24 | V | |
| LEDドライバー電源電流 | IHVDD | 20 | - | mA | |
| LED 電源消費量 | PLED | 2.7 | W | ||
| ポジティブな入力 限界電圧 | VIT+ | +100 | mV | ||
| 負の入力スリージングル電圧 | VIT- | -100ドル | mV | ||
| 入力コンモンモードの差電圧 | Vコム | TBD | V | ||
バックライト電子仕様
| パラメータ | シンボル | ミン | タイプする | マックス | ユニット |
| 供給電圧 | VBL | 5 | 12.0 | 37 | V |
| バックライトの電源電流 | ILED | 6 |
- |
25 | mA |
| バックライトの電源 | PLED | 0.18 | - | 5.55 | W |
| 調節された光信号電圧 | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| 照明制御の負荷比 | 義務 | 1 | - | 100 | % |
| 照明制御の周波数 | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF 高電圧 | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF 低電圧 | VCNTL | 0 | - | 0.6 | V |
| LEDの寿命 | - | 30,000 | 40,000 | - | h |

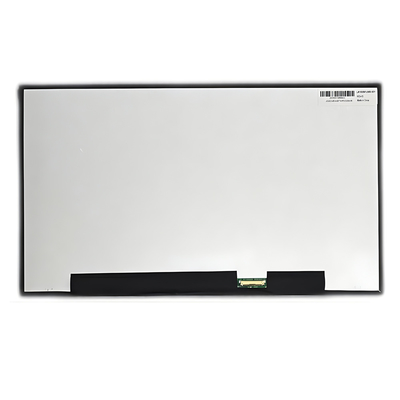

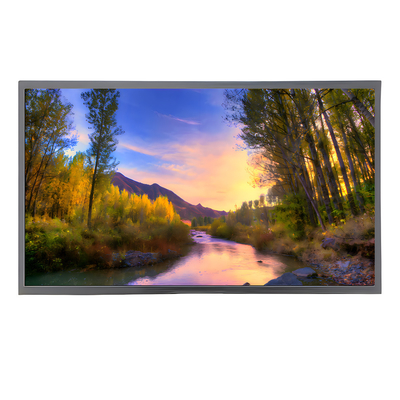

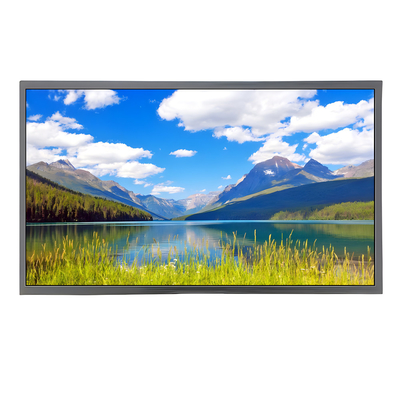

製品Iマージュ
