商品の詳細:
|
| 製品: | 2.8インチTFT LCD | 決議: | 240 x 320 |
|---|---|---|---|
| 色: | 262K | タッチスクリーン: | 抵抗性TPなし |
| インターフェース: | SPI/MCU/SPI+RGB | 見る方向: | IPS,あらゆる角度から見る |
| ドライバIC: | ILI9341V | 接続: | 接続する |
| 表面の光: | 1000 cd/m2 ((ニット) | ピン番号: | 50ピン |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 太陽光で読み取り可能な TFT LCD,240 × 320 点の TFT LCD,2.8インチTFT LCD |
||
** データシート ダウンロード **
この項目について SFTO280TZ-7214AT 高明るさ 1000nits
高明度の日光で読み取れる2.8インチ IPS TFT LCDディスプレイ, 240 x 320 ピクセル解像度とレジスティブなタッチスクリーン特別に屋外や明るい環境のために設計されたディスプレイ装置です以下はSaef TechnologyのSFTO280TZ-7214ATの詳細な紹介です
1画面の仕様:
サイズ:2.8インチ 携帯デバイスやスペースが限られたアプリケーションに適しています
-解像度: 240 x 320 ピクセル,明確な画像とテキストの表示を提供します.
-レジスティブタッチスクリーン: ユーザがタッチスクリーンを通して操作できるように,単一のタッチをサポートし,基本的なインタラクションニーズに適しています.
-高明るさ:バックライトの明るさは1000cd/m2に達し,直接日光や明るい環境で明確な読み取れを保証します.
-IPS技術: IPS技術により,広い視角が提供され,異なる角度から良い視覚体験ができます.
-SPI/MCU/SPI+RGBインターフェース:この製品は複数のインターフェースと互換性があり,顧客に設計の便利さを提供します.クライアント側での製品設置の安定性を最大化する.
2信頼性の高い表示仕様:
-広範囲の温度操作: -20 °Cから70 °Cの温度範囲に適応し,さまざまな環境条件に適しています.
耐久性のある建築と材料は,厳しい環境でも安定した動作を保証します.
直接日光下での反射と輝きを軽減し,画面の読みやすさを向上させます.
-RoHSとREACHに準拠:危険な物質の制限に関する環境基準を満たす.
3パーソナライズされたサービス
-カスタマイズオプション:特定の顧客のニーズを満たすために,特定のインターフェース,サイズ,明るさなどを含むカスタマイズサービスが提供されることがあります.
4応用シナリオ:
- 屋外情報ハンドホールドデバイス,産業用制御パネル,医療機器,自動車ディスプレイ,デジタルシグネージなどのアプリケーションに適しています.強い照明の下ではっきりと表示する必要がある.
この2.8インチ IPS TFT LCDディスプレイは,高い明るさにより,様々な照明条件で明確な表示を必要とする産業および商業用アプリケーションに理想的な選択です.広い視角日光で読み取れる
特徴
| 一般情報 | 仕様 | ユニット |
| メインパネル | ||
| 展示エリア (AA) | 43.2 ((H) *57.6 ((V) (2.8インチ) | mm |
| ドライバー要素 | a-Si TFTアクティブマトリックス | - |
| 色を表示する | 262K | 色 |
| ピクセル数 | 240 (RGB) *320 | ドット |
| ピクセルピッチ | 0.180 (H) *0.180 (V) | mm |
| 視角 | すべて | 午前3時 |
| ドライブIC | ILI9341V | - |
| カラーピクセル配置 | RGB垂直ストライプ | |
| 表示モード | 伝達力/通常は黒 | - |
| 動作温度 | -20+70 | °C |
| 保存温度 | -30+80 | °C |
メカニカル情報
| ポイント | ミン | タイプする | マックス | ユニット | 注記 | |
| モジュールサイズ | 横軸 (H) | - | 50.00 | - | mm | ±02 |
| 垂直 (V) | - | 69.20 | - | mm | ±02 | |
| 深さ (D) | - | 3.99 | - | mm | ±02 | |
| 体重 | - | TBD | - | g | - | |
輪郭図
PINの記述
| ピンNO | シンボル | レベル | 機能 |
| 1 | LEDK | L について | バックライトK |
| 2〜5 | LEDA | H | バックライトA |
| 6 | IM0 | H/L | MCU インターフェースモードを選択する 注記 (1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | 退位した | H/L | ハードウェアリセットピン |
| 11 | VSYNC | H/L | RGBの垂直 (フレーム) シンクロ化入力信号 |
| 12 | HSYNC | H/L | RGBの水平 (線形) 同期入力信号 |
| 13 | DOTCLK | H/L | RGBインターフェースの動作のためのドットクロック信号. |
| 14 | ENABLE 可能な | H/L | RGBインターフェースの操作のためのデータ有効信号 |
| 15~32 | D17-DB0 | H/L | データバス |
| 33 | SD0 | H/L | SPIインターフェイス出力ピン |
| 34 | SDA | H/L | SPIインターフェースの入力ピン |
| 35 | RD | H/L | クロックピンを有効にする |
| 36 | WR-RS | H/L | 登録選択信号 |
| 37 | RS-SCL | H/L | 書き込みを有効にするクロック入力ピン |
| 38 | CS | H/L | チップ入力ピンを選択 |
| 39 | TE | H/L | 破裂効果出力 |
| 40 | IOVCC | H | 電源は1.8V |
| 41 | IOVCC | H | 電源 (2.8〜3.3V) |
| 42 | VCI | H | 電源 (2.8〜3.3V) |
| 43 | GND | L について | 地面 |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L について | 地面 |
| 49 | GND | L について | 地面 |
| 50 | GND | L について | 地面 |
絶対最高格付け
|
ポイント |
シンボル |
価値観 |
ユニット |
|
| ミニ | マックス | |||
| ロジック回路の電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ回路の電源電圧 | VCI | -0だった3 | 4.6 | V |
操作条件
|
ポイント |
シンボル |
価値観 |
ユニット |
コメント |
||
| ミニ | タイプ | マックス | ||||
| 電源 | VCC | 2.7 | 2.8 | 3.3 | V | |
| 電源 | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| 正常モード 電流消費量 | Icc | - | 12 | - | mA | VCC=2.8V |
| TFTゲート ON ストレージ | VGH | 15 | V | |||
| TFTゲートOFF電圧 | VGL | -7番目5 | - | V | ||
バックライトユニット (GND=0V)
|
ポイント |
シンボル |
価値観 |
ユニット |
コメント |
||
| ミニ | タイプ | マックス | ||||
| 前向き供給電圧 | Vf | 2.8 | - | 3.4 | V | |
| 前期供給 流量 | もし | - | 120 | - | mA | |
| LCM照明度 | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| 統一性 | / | 80 | % | - | ||

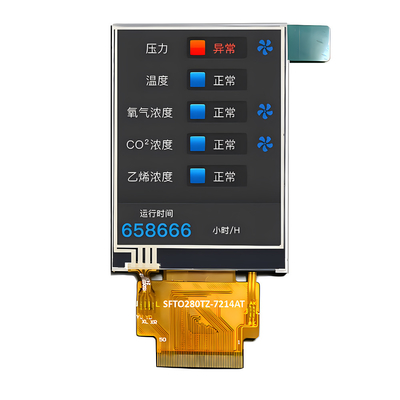

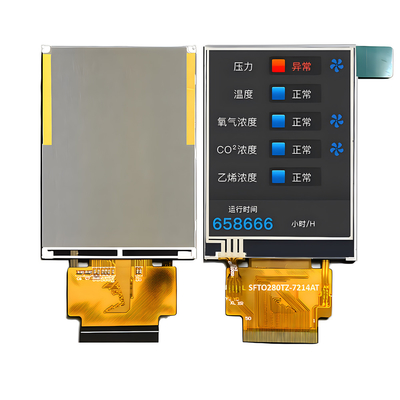

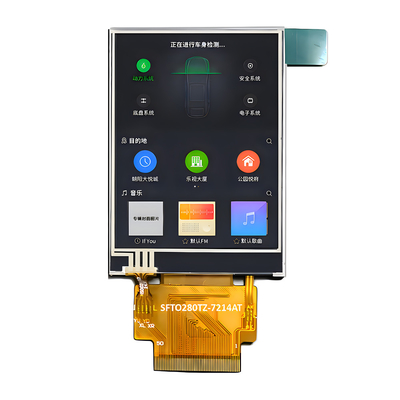

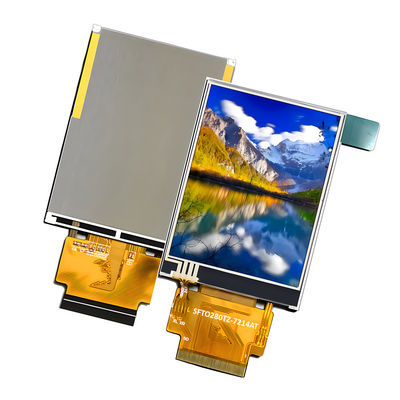

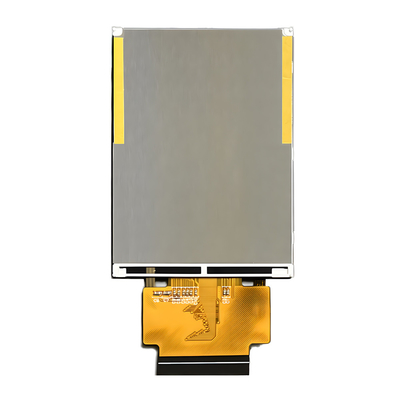

製品画像
製造施設と証明書
よく 聞かれる 質問
Q1.サンプルを注文できますか?
A: はい,私たちはサンプル注文を歓迎します. 品質をテストし,検査します. 異なるプロジェクト番号を持つ混合したサンプルは受け入れられます.
Q2 配達時間は?
A: 準備済みの製品については,すぐにストックサンプルを提供してください. サンプルを再作成するには1〜1.5週間かかります. 批量生産には4〜6週間かかります. 製品設計の場合,会議と提案のために2~3日間を割り当てます試験操作/サンプル承認後の大量生産は5〜6週間かかります.
Q3. サンプルと生産注文の最小注文量制限がありますか?
A: 最低の注文量は低く, 3-5個のサンプルを検査のために提供できます. 大量生産の最低の注文量は通常,バッチ1Kです.MPの最小注文量より少ない量で試行走行/PP走行注文をサポートします.
Q4. 商品をどのように運送し,到着するのにどれくらい時間がかかりますか?
A:DHL,UPS,FedEx,TNTで送ります.到着には5〜7日かかります.航空および海運もオプションです.
Q5.LCDディスプレイモジュールを注文するには?
A: まず,あなたの要求やアプリケーションを教えてください.
2つ目に,私たちはあなたの要求や提案に基づいて引用を提供します.
第三に,顧客はサンプルを確認し,正式な注文の預金を支払う.
第四に 生産を調整します
Q6.LCD製品に自分のロゴを印刷できますか?
A: そうです. デザイン段階では,サンプルをテストして承認するために,あなたのロゴを表示したサンプルを生産することを公式に通知してください. サンプルが承認された後,批量生産は,承認されたサンプルに従って行われます..
Q7: 製品に対する保証はありますか?
A:はい,私たちは製品に1年間の保証を提供しています.
Q8: 欠陥を処理するには?
A: まず,私たちの製品は厳格な品質管理システムの下で生産され,欠陥率は0.2%未満です.
2つ目は,保証期間中に,新しいLCDディスプレイと,新しい注文の小批量を送信します.あるいは,現実状況に応じて再電話を含む解決策を議論することができます..
