商品の詳細:
|
| 製品: | 4インチ円形 TFT LCD | 決議: | 720x720 |
|---|---|---|---|
| インターフェース: | MIPI | タッチスクリーン: | CTPはオプションです |
| 見る方向: | IPS (80/80/80/80) | ピン番号: | 30ピン |
| モジュールのサイズ: | 107.60 (H) *111.87 (V) *3.83 (T) | アクティブ エリア: | 101.52 (ミリ) 直径 |
| 表面の光: | 1000 cd/m2 (ニット) | 作業温度: | -30°Cから+85°C |
| LEDの寿命: | 40千時間 | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 自動車用TFT液晶ディスプレイ,1000nits TFT LCD ディスプレイ,720 x 720点 丸型 TFT LCD |
||
**データシートのダウンロード**
SFTO400XC-7095A3N 仕様(1000Nits) .pdf
FL7707N_DS_V0.2_20230324_Customer.pdf
この商品についてSFTO400XC-7095A3N
720 x 720 ピクセルの驚異的な解像度を備えた、高性能 4 インチ円形 TFT LCD ディスプレイを紹介します。最新のアプリケーションを念頭に置いて設計されたこのディスプレイは、シームレスな接続と高速データ伝送のために高度な MIPI インターフェイスを利用しています。この最先端のディスプレイは、1000 nit という驚異的な輝度を備え、自動車用途向けに特別に設計されており、さまざまな運転条件において耐久性、鮮明さ、信頼性を保証します。
主な特徴:
高解像度:
丸いディスプレイデザイン:
高輝度 (1000 nits):
MIPIインターフェース:
広い視野角:
低消費電力:
アプリケーション:
結論
当社の 4 インチ 720 x 720 ドット円形 TFT LCD ディスプレイで製品を向上させます。優れた輝度、高解像度、革新的なデザインを組み合わせて、さまざまな業界の要求に合わせてカスタマイズされた優れた視覚体験を提供します。新しいガジェットを開発している場合でも、既存のデバイスをアップグレードしている場合でも、このディスプレイはパフォーマンス、美しさ、効率性を求める人にとって最適な選択肢です。
特徴
| 一般情報の項目 | コンテンツ |
| LCD 表示サイズ (対角) | 4インチ丸型TFT |
| モジュール構造 | TFTディスプレイ |
| LCDディスプレイの種類 | TFT/透過型 |
| LCD 表示モード | ノーマルブラック |
| 推奨される見る方向 | IPS 全視野角 |
| モジュールサイズ（W×H×T） | 107.60(高さ)×111.87(垂直)×3.83(厚さ) |
| アクティブエリア (幅×高さ) | 直径101.52mm |
| 画素数（解像度） | 720RGB×720ピクセル |
| モジュールインターフェースの種類 | MIPIインターフェース |
| 動作温度 | -30℃～+80℃ |
| 表面輝度 | 1000cd/m2 |
| 色番号 | 1670万 |
| バックライトタイプ | 白色LED |
機械外形図
ピンの定義
| いいえ。 | ピン | 説明 |
| 1 | レダ | LEDアノード |
| 2 | LEDK1 | LEDカソード |
| 3 | LEDK2 | LEDカソード |
| 4 | VCI | 電源 2.8～3.3V |
| 5 | IOVCC | 電源 1.8V-2.0V |
| 6 | リセット | LCMリセット信号 |
| 7 | TE | ティアリングエフェクト出力 |
| 8 | PWM | LCD ドライバー制御用の PWM 周波数出力。 |
| 9 | GND | 地面 |
| 10 | D0P | DSI-D0+ データ信号 |
| 11 | D0N | DSI-D0- データ信号 |
| 12 | GND | 地面 |
| 13 | D1P | DSI-D1+ データ信号 |
| 14 | D1N | DSI-D1- データ信号 |
| 15 | GND | 地面 |
| 16 | CLKP | DSI-クロック+ |
| 17 | CLKN | DSI-クロック- |
| 18 | GND | 地面 |
| 19 | D2P | DSI-D2+ データ信号 |
| 20 | D2N | DSI-D2-データ信号 |
| 21 | GND | 地面 |
| 22 | D3P | DSI-D3+ データ信号 |
| 23 | D3N | DSI-D4- データ信号 |
| 24 | GND | 地面 |
| 25 | TP_INT | タッチ割り込み |
| 26 | TP_SDA | タッチ IIC データ信号 |
| 27 | TP_SCL | タッチIICクロック信号 |
| 28 | TP_リセット | タッチリセット信号 |
| 29 | TP_VCI | タッチ電源 |
| 30 | TP_IOVCC | タッチ電源 |
|
アイテム |
シンボル |
価値 |
ユニット |
|
ロジック用電源電圧 |
VDD |
0.3～3.6 |
V |
|
入力電圧 |
ヴィン |
VDD+0.3 |
V |
|
動作温度 |
トップル |
-30～80 |
℃ |
|
保管温度 |
tstg |
-30～80 |
℃ |
電気的特性
|
アイテム |
シンボル |
分 |
タイプ |
マックス |
ユニット |
試験条件 |
|
動作電圧 |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
供給電流 |
IDD |
- |
- |
30 |
ミリアンペア |
VDD=2.8V、Ta=25℃ |
|
入力電圧 |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
ヴィル |
0 |
- |
0.2VDD |
V |
||
|
入力漏れ電流 |
IIL |
-1.0 |
- |
1.0 |
ミリアンペア |
VIN=VDDまたはVSS |
運転用バックライト
|
アイテム |
シンボル |
分 |
タイプ |
マックス |
ユニット |
|
順電流 |
もし |
-- |
180 |
- |
ミリアンペア |
|
順電圧 |
VF |
14 |
15 |
16.3 |
V |
|
接続モード |
P |
-- |
5S2P |
-- |
|
|
LED番号 |
/ |
|
10 |
|
個 |
|
LEDの寿命 |
|
30000 |
40000 |
|
時間 |
光学特性
|
アイテム |
シンボル |
状態 |
分 |
タイプ |
マックス |
ユニット |
|
視野角 |
θT |
CR≧10 |
|
85 |
- |
程度 |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
コントラスト比 |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
応答時間 |
トン |
25℃ |
- |
25 |
35 |
MS |
|
トフ |
||||||
|
均一 |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
輝度 |
L |
- |
850 |
1000 |
- |
cd/m2 |

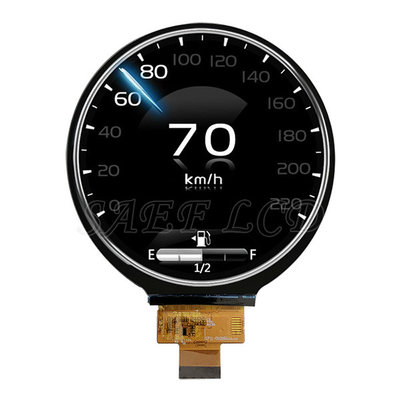

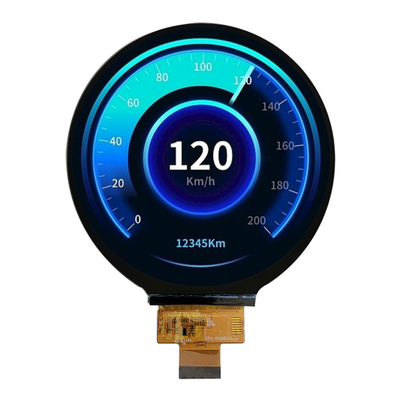

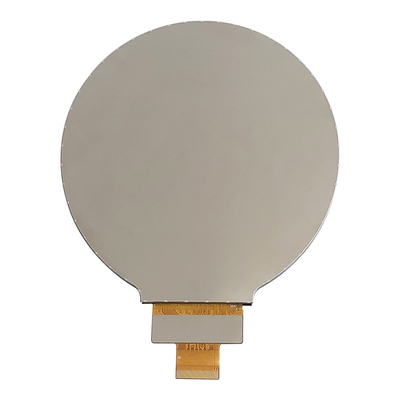

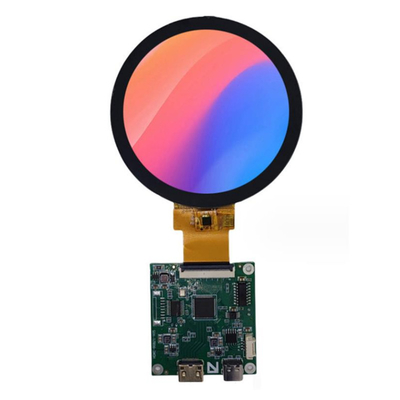

製品イメージ
