商品の詳細:
|
| キーワード: | 13.3インチ eDP TFT LCD | 決議: | 1920*1080ピクセル |
|---|---|---|---|
| LCDインターフェース: | EDP | 表面の光: | 1000 cd/m2 |
| タッチスクリーン: | CTP | CTP インターフェイス: | USB |
| アクティブ エリア: | 293.76 x 165.24 (ミリ) | 作業温度: | -10°C から +60°C |
| 貯蔵温度: | -20℃への+60℃ | ディスプレイタイプ: | IPS全視角 |
| 表面処理: | 霞25%、3H | コントラスト比: | 1000 |
| 色を表示する: | 16.7 M | LEDの寿命: | 30,000時間 |
| 証明書: | ISO9001:2015 / ISO1400:2015 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 13.3 TFT液晶ディスプレイ,1920*1080 TFT LCD ディスプレイ,HDMI TFT LCDの表示 |
||
** データシート ダウンロード **
SFTO1330XC-7119A10CT 仕様.pdf
この項目について 13.3" EDP TFT LCD ディスプレイSFTO1330XC-7119A10CT
1920×1080の解像度,電容性タッチスクリーン,HDMIディスプレイ,および1000cd/m2の明るさを持つIPSテクノロジーを搭載した 13.3" EDP TFT LCDを紹介しています.
ディスプレイの仕様:
ディスプレイ技術:
タッチスクリーン機能:
インターフェースオプション:
照明とコントラスト
設計と耐久性
応用:
この 13.3" EDP TFT LCD ディスプレイは,さまざまなプロフェッショナルおよび商業用アプリケーションのためのタッチ機能を持つ高解像度,高明るさディスプレイを求める人にとって優れた選択です.
詳細情報や報考を依頼するには,私たちと連絡してください!
|
特徴 |
サイズ | 13.3インチ |
| 決議 | 1920 (水平) x1080 (垂直) | |
| インターフェース | eDP1.2/2.7Gbps/2レーン | |
| 接続型 | 20455-030E-76 (I-PEX) | |
| 色深さ | 16.7M | |
| 技術の種類 | A-si | |
| ディスプレイスペック ピクセルピッチ (mm) | 0.153×0153 | |
| ピクセル構成 | RGB垂直ストライプ | |
| 表示モード | 通常は黒 | |
| TPドライバーIC | NC | |
| LCD 表面処理 | 防光コーティング:3H | |
| 見る方向 | U/D/L/R:85/85/85/85 | |
| コントラスト比 | 1000 (TYP) | |
| 色域 | 72% | |
| 照明度 (cd/m2) | 1000 (TYP) | |
| 電力消費 |
液晶:1.8 (W) (Max) (White) (ホワイト) |
|
| LED番号 | 50 LEDS | |
| 体重 (g) | - | |
|
メカニカル |
輪郭 (W x H x D) (ミリ) | 307.55 x 185.62 x 4.58 ミリメートル |
| TP レンズの視野 (mm) | - | |
| LCM (W × H × D) (mm) | 305.19 x 177.69 x 2.58 ミリメートル | |
| LCDアクティブエリア (mm) | 293.76×16524 | |
| TSP を含む/TSP を含む | TSPと |
製品図
ディスプレイピンの定義
|
ターミナル |
シンボル |
機能 |
|
|
1 |
NC |
繋がりがない |
|
|
2 |
H-GND |
地面 |
|
|
3 |
LAN1 N |
補完信号リンク _Lane1 |
|
|
4 |
LAN1 P |
真の信号リンク _Lane1 |
|
|
5 |
H-GND |
地面 |
|
|
6 |
LAN0_N |
補完信号リンク _Lane0 |
|
|
7 |
LAN0_P |
真の信号リンク _Lane0 |
|
|
8 |
H-GND |
||
|
9 |
AUXP |
真の信号リンク _補助チャンネル |
|
|
10 |
AUXN |
||
|
11 |
H-GND |
地面 |
|
|
12 |
LCD_VCC |
電源 3.3V (典型) |
|
|
13 |
LCD_VCC |
電源 3.3V (典型) |
|
|
14 |
BIST |
パネルの自己テストを有効にする |
|
|
15 |
H_GND |
地面 |
|
|
16 |
H_GND |
地面 |
|
|
17 |
HPD |
HPD (ホットプラグ検出) シグナルピン |
|
|
18 |
BL_GND |
高速地 |
|
|
19 |
BL_GND |
高速地 |
|
|
20 |
BL_GND |
高速地 |
|
|
21 |
BL_GND |
高速地 |
|
|
22 |
BL EN |
バックライト オン/オフ コントロールピン |
|
|
23 |
BL PWM |
バックライト PWM ダブニング |
|
|
24 |
NC |
繋がりがない |
|
|
25 |
NC |
繋がりがない |
|
|
26 |
BL PWR |
バックライトの電源 |
|
|
27 |
BL PWR |
バックライトの電源 |
|
|
28 |
BL PWR |
バックライトの電源 |
|
|
29 |
BL PWR |
バックライトの電源 |
|
|
30 |
NC |
繋がりがない |
|
PCAB USB ピンの定義
1 VCC
2つのUSB
3 USB+
4 GND
電気仕様
|
パラメータ |
ミン |
タイプする |
マックス |
ユニット |
コメント |
|
|
表面の明るさ |
800 | 1000 | cd/m2 | |||
|
電源の電圧 |
VDD |
3.0 |
3.3 |
V |
注記 1 |
|
|
許容される入力リップル電圧 |
VRF |
- |
- |
100 |
mV |
VDD = 3.3V で |
|
電源電流 |
IDD |
- |
- |
mA |
注記1 |
|
|
入力電圧の差 |
VID |
- |
1320 |
mV |
||
|
電力消費量 |
0.9 |
|
W |
注記1 |
||
|
- |
4 |
- |
W |
注記2 |
||
|
- |
4.9 |
- |
W |
|||

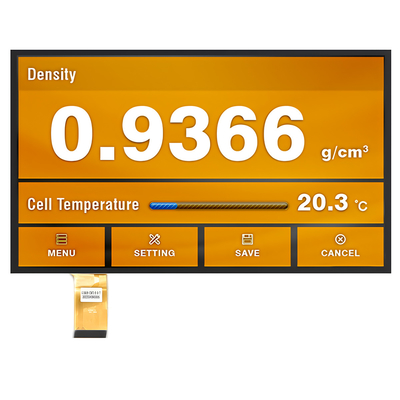

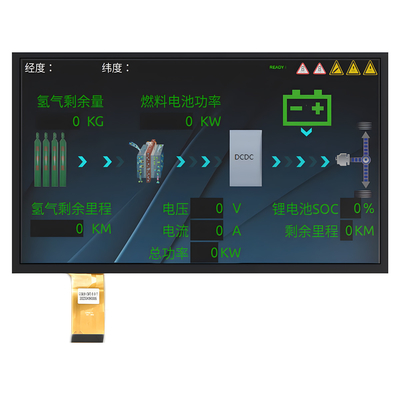

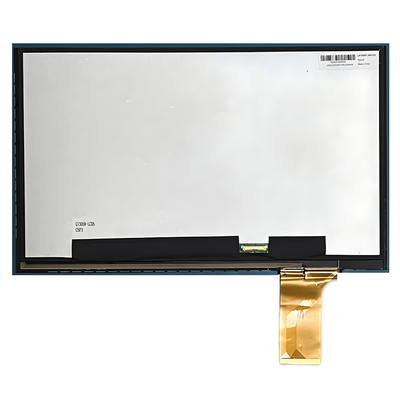

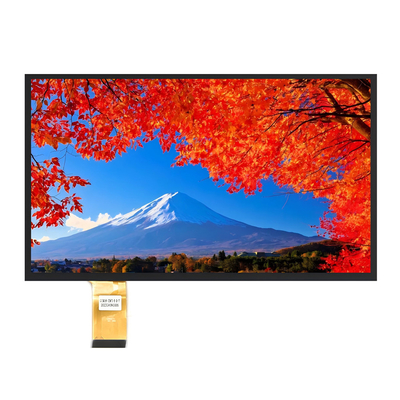

製品画像
