商品の詳細:
|
| 製品: | 1.54インチ電子紙ディスプレイ | 決議: | 200×200点解像度 |
|---|---|---|---|
| 表示モード: | アクティブマトリックス | 運転者の要素: | Si TFTの活動的なマトリックス |
| 色を表示する: | 黒,白,赤 | 光学: | すべての視野角 |
| ディム・スクリーン: | 31.8 (H) x 37.32 (V) x 1.0 (D) (mm) | アクティブ エリア: | 27 (H) x 27 (V) (mm) |
| ピクセルピッチ: | 140 x 140 (188dpi) ええと | ピン番号: | 24ピン |
| インターフェース: | SPI | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 200*200 Eインクディスプレイ,1.5インチ電子紙ディスプレイ,スクウェア・シェルフ・ラベル Eインクディスプレイ |
||
** データシート ダウンロード **
1.54インチ電子インク電子紙ディスプレイで 画面体験を変えてください!
棚のラベルと価格ラベルのための革新的なソリューションを探していますか?これ以上探さないでください!私たちは私たちのIn Stock SPI 1を紹介することに興奮しています.5インチ Eインク E紙ディスプレイ 鋭い 200×200 解像度 現代の小売環境のために特別に設計.
主要な特徴:
超低電力消費:Eインク技術を利用して 画面は最小限の電力を消費し バッテリー交換なしで 長時間使用するのに最適です
高い視力1.5インチディスプレイは,さまざまな照明条件で高コントラストと優れた読みやすさを提供し,ラベルが目立つようにします.
汎用性:この電子紙ディスプレイは,棚のラベル,価格タグ,製品情報表示,プロモーションメッセージに最適で,既存のシステムに簡単に統合できます.
スタイリッシュで コンパクトなデザインスリムでコンパクトな形状は 様々な小売環境で最適で 空間を多く占めずに ビジュアル・マーチャンダイジングを 強化します
簡単に更新できます:SPI インターフェースのサポートにより,必要に応じてディスプレイを迅速かつ簡単に更新し,情報が常に最新であることを保証できます.
耐久 し て 長く 持続 する:私たちの電子紙ディスプレイは 混雑した小売環境の 厳しい状況に耐えられるように 設計されています
なぜ 電子 墨 の 技術 を 選ぶ の か
電子インクディスプレイは 紙のような読書体験を 提供し 電力も使わずに 画像を維持できるので 環境に優しい選択となり 持続可能性の目標に合致します
あらゆる 規模 の 企業 に ぴったり です
小さな店であれ,大手小売チェーンであれ,その間にあるものであれ,Eインクディスプレイは 顧客を惹きつけ,売上を上げるための現代的なソリューションです.
今日 自分 の もの を 入手 する!
株式のSPI 1.5インチ電子インク電子紙ディスプレイであなたの製品ディスプレイを向上させる機会を逃さないでください.
メカニカル情報
| パラメータ | 仕様 | ユニット | コメント |
| スクリーンサイズ | 1.54 | インチ | |
| 画面の解像度 | 200 ((H) × 200 ((V) | ピクセル | DPI: 詳細は188 |
| アクティブ エリア | 27.0(H) × 27.0(V) | mm | |
| ピクセルピッチ | 014 × 0. 14 | mm | |
| ピクセル構成 | スクエア | ||
| 図面の次元 | 31.80 (H) ×37.32 (V) ×1.0 (D) | mm | |
| 体重 | 218±05 | g |
製品図面
インターフェース・ピン定義
| 違う 違う | 名前 | I/O | 記述 | コメント |
| 1 | NC | 他のNCピンと接続しないでください. | オープンに | |
| 2 | ドイツ民主共和国 | オー | NチャネルMOSFETゲートドライブ制御 | |
| 3 | RESE について | 私は | 制御ループの電流感知入力 | |
| 4 | NC | 他のNCピンと接続しないでください. | オープンに | |
| 5 | VSH2 | C について | 陽性源駆動電圧 | |
|
6 |
TSCL |
オー |
このピンは I2C インターフェースで デジタル温度センサーの時計ピンのことです I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:開いています. |
|
|
7 |
TSDA |
I/O |
このピンは I2C インターフェイスとデジタル温度センサー データピンの間です I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:開いています. |
|
| 8 | BS1 | 私は | バスインターフェイス選択ピン | 注記 5-5 |
| 9 | 忙しい | オー | 忙しい状態の出力ピン | 注記 5-4 |
| 10 | RES# | 私は | シグナル入力を再セット | 注記 5-3 |
| 11 | D/C# | 私は | データ/コマンド コントロールピン | 注記 5-2 |
| 12 | CS# | 私は | チップ入力ピンを選択 | 注記 5-1 |
| 13 | SCL | 私は | シリアルクロックピン (SPI) | |
| 14 | SDA | 私は | シリアルデータピン (SPI) | |
| 15 | VDDIO | P | インターフェースロジックピンの電源は,VCIに接続する必要があります | |
| 16 | VCI | P | チップの電源 | |
| 17 | VSS | P | 地面 | |
|
18 |
VDD |
C について |
コアロジックパワーピンのVDDは,VCIから内部で調節することができます.VDDとVSSの間にコンデンサターが接続されるべきです | |
| 19 | VPP | P | OTP プログラミング用の電源 | |
| 20 | VSH1 | C について | 陽性源駆動電圧 | |
| 21 | VGH | C について | ゲート運転電圧が正する | |
| 22 | VSL | C について | 負の源駆動電圧 | |
| 23 | VGL | C について | 負のゲート駆動電圧 | |
| 24 | VCOM | C について | VCOM 駆動電圧 |
絶対最大格付け
| パラメータ | シンボル | 格付け | ユニット |
| 論理電源電圧 | VCI | -0.5から +60 | V |
| ロジック入力電圧 | VIN | -0.5からVCI+05 | V |
| 論理 出力電圧 | VOUT | -0.5からVCI+05 | V |
| 動作温度範囲 | トーパー | 0 から +40 | oC |
| 貯蔵温度範囲 | TSTG | -25から+70 | oC |
| 最適な貯蔵温度 | TSTGoについて | 23±2 | oC |
| 最適 の 貯蔵 湿度 | HSTGoについて | 55±10 | %RH |
パネルのDC特性
| パラメータ | シンボル | 条件 | 適用する | ミン | タイプする | マックス | 単位 |
| 単一の地面 | VSS | - | - | 0 | - | V | |
| 論理電源電圧 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| コア論理電圧 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| 高レベルの入力電圧 | HIV | - | - | 0.8 VCI | - | - | V |
| 低レベルの入力電圧 | VIL | - | - | - | - | 0.2 VCI | V |
| 高レベルの出力電圧 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| 低レベルの出力電圧 | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| 典型的な電源 | PTYP | VCI =3.0V | - | - | 7.5 | - | mW |
| 深い睡眠モード | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| 典型的な電流 | Iopr_VCI | VCI =3.0V | - | - | 2.5 | - | mA |
| 画像更新時間 | - | 25 oC | - | - | 22 | - | 秒数 |
|
スリープモードの電流 |
Islp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データ保持 |
- |
- |
20 |
uA |
|
|
深眠モードの電流 |
IDslp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データは保存されていません |
- |
- |
1 |
5 |
uA |
信頼性試験
| はい | 試験用品 | 試験条件 |
|
1 |
低温 保存 |
T = -25°C 240時間 白いパターンでテスト |
|
2 |
高温 保存 | T=60oC,RH=35%,240h 白いパターンでテスト |
|
3 |
高温操作 | T=40°C,RH=35%,240時間 |
|
4 |
低温操作 | 0°C,240時間 |
|
5 |
高温で 高湿度での操作 |
T=40°C,RH=80% 240時間 |
|
6 |
高温で 高湿度 貯蔵 |
T=50oC,RH=90%, 240h 白いパターンでテスト |
|
7 |
温度サイクル | 1サイクル:[-25°C 30分] → [+60°C 30分]:50サイクル 白いパターンでテスト |
|
8 |
紫外線 耐性 | 765W/m2 168h,40 °C 白いパターンでテスト |
|
9 |
ESD銃 |
エア+/-15KV;コンタクト+/-8KV (試験用完成品シェル,表示のみではありません) 空気+/-8KV;コンタクト+/-6KV (赤裸のEPDディスプレイ,ICとFPCエリアを含まない) 空気+/-4KV;接触+/-2KV (ICとFPCエリアを含む裸のEPDディスプレイ) |

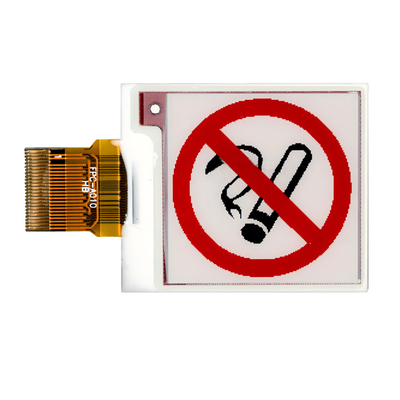

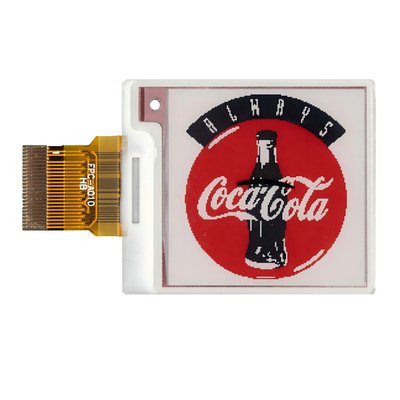

製品画像
設備と証明書
検索キーワード:EPD 1.5インチ, 1.54インチ Eインクディスプレイ, ESLディスプレイ 1.5インチ, Epaper 1.5インチ, Eインチ 1.5インチ
