商品の詳細:
|
| 製品: | 1.54インチ電子紙ディスプレイ | 決議: | 200×200点解像度 |
|---|---|---|---|
| 表示モード: | アクティブマトリックス | 運転者の要素: | Si TFTの活動的なマトリックス |
| 色を表示する: | 黒,白,赤 | 光学: | すべての視野角 |
| ディム・スクリーン: | 31.8 (H) x 37.32 (V) x 1.0 (D) (mm) | アクティブ エリア: | 27 (H) x 27 (V) (mm) |
| ピクセルピッチ: | 140 x 140 (188dpi) ええと | ピン番号: | 24ピン |
| インターフェース: | SPI | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | SPI インターフェイス E-Paper ディスプレイ,3 カラー電子紙ディスプレイ,200×200 EPD |
||
** データシート ダウンロード **
この項目について SFEPD154QXBWR-7237AN
1号号は54 Inch 200x200 EPD 3 Color BWR E-paper Display with SPI Interface is a versatile electronic paper display designed for applications that demand low power consumption and clear visibility in various lighting conditionsこの製品について詳細な紹介です.
製品概要:
主要な特徴:
技術仕様:
応用:
このE紙ディスプレイは,棚のラベル,産業用機器,低電力で高可視性のディスプレイが必要なあらゆるシナリオなどのアプリケーションに最適です.
メカニカル情報
| パラメータ | 仕様 | ユニット | コメント |
| スクリーンサイズ | 1.54 | インチ | |
| 画面の解像度 | 200 ((H) × 200 ((V) | ピクセル | DPI: 詳細は188 |
| アクティブ エリア | 27.0(H) × 27.0(V) | mm | |
| ピクセルピッチ | 014 × 0. 14 | mm | |
| ピクセル構成 | スクエア | ||
| 図面の次元 | 31.80 (H) ×37.32 (V) ×1.0 (D) | mm | |
| 体重 | 218±05 | g |
製品図面
インターフェース・ピン定義
| 違う 違う | 名前 | I/O | 記述 | コメント |
| 1 | NC | 他のNCピンと接続しないでください. | オープンに | |
| 2 | ドイツ民主共和国 | オー | NチャネルMOSFETゲートドライブ制御 | |
| 3 | RESE について | 私は | 制御ループの電流感知入力 | |
| 4 | NC | 他のNCピンと接続しないでください. | オープンに | |
| 5 | VSH2 | C について | 陽性源駆動電圧 | |
|
6 |
TSCL |
オー |
このピンは I2C インターフェースで デジタル温度センサーの時計ピンのことです I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:開いています. |
|
|
7 |
TSDA |
I/O |
このピンは I2C インターフェイスとデジタル温度センサー データピンの間です I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:開いています. |
|
| 8 | BS1 | 私は | バスインターフェイス選択ピン | |
| 9 | 忙しい | オー | 忙しい状態の出力ピン | |
| 10 | RES# | 私は | シグナル入力を再セット | |
| 11 | D/C# | 私は | データ/コマンド コントロールピン | |
| 12 | CS# | 私は | チップ入力ピンを選択 | |
| 13 | SCL | 私は | シリアルクロックピン (SPI) | |
| 14 | SDA | 私は | シリアルデータピン (SPI) | |
| 15 | VDDIO | P | インターフェースロジックピンの電源は,VCIに接続する必要があります | |
| 16 | VCI | P | チップの電源 | |
| 17 | VSS | P | 地面 | |
|
18 |
VDD |
C について |
コアロジックパワーピンのVDDは,VCIから内部で調節することができます.VDDとVSSの間にコンデンサターが接続されるべきです | |
| 19 | VPP | P | OTP プログラミング用の電源 | |
| 20 | VSH1 | C について | 陽性源駆動電圧 | |
| 21 | VGH | C について | ゲート運転電圧が正する | |
| 22 | VSL | C について | 負の源駆動電圧 | |
| 23 | VGL | C について | 負のゲート駆動電圧 | |
| 24 | VCOM | C について | VCOM 駆動電圧 |
絶対最大格付け
| パラメータ | シンボル | 格付け | ユニット |
| 論理電源電圧 | VCI | -0.5から +60 | V |
| ロジック入力電圧 | VIN | -0.5からVCI+05 | V |
| 論理 出力電圧 | VOUT | -0.5からVCI+05 | V |
| 動作温度範囲 | トーパー | 0 から +40 | oC |
| 貯蔵温度範囲 | TSTG | -25から+70 | oC |
| 最適な貯蔵温度 | TSTGoについて | 23±2 | oC |
| 最適 の 貯蔵 湿度 | HSTGoについて | 55±10 | %RH |
パネルのDC特性
| パラメータ | シンボル | 条件 | 適用する | ミン | タイプする | マックス | 単位 |
| 単一の地面 | VSS | - | - | 0 | - | V | |
| 論理電源電圧 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| コア論理電圧 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| 高レベルの入力電圧 | HIV | - | - | 0.8 VCI | - | - | V |
| 低レベルの入力電圧 | VIL | - | - | - | - | 0.2 VCI | V |
| 高レベルの出力電圧 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| 低レベルの出力電圧 | VOL | IOL = 100uA | - | - | - | 0. 1 VCI | V |
| 典型的な電源 | PTYP | VCI =3.0V | - | - | 7.5 | - | mW |
| 深い睡眠モード | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| 典型的な電流 | Iopr_VCI | VCI =3.0V | - | - | 2.5 | - | mA |
| 画像更新時間 | - | 25 oC | - | - | 22 | - | 秒数 |
|
スリープモードの電流 |
Islp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データ保持 |
- |
- |
20 |
uA |
|
|
深眠モードの電流 |
IDslp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データは保存されていません |
- |
- |
1 |
5 |
uA |

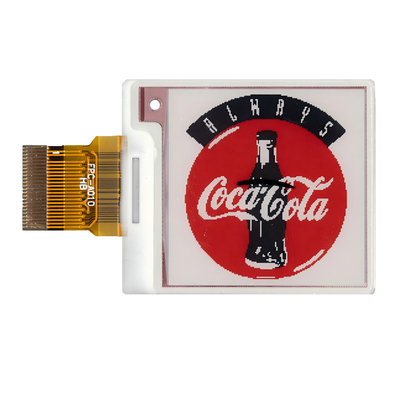

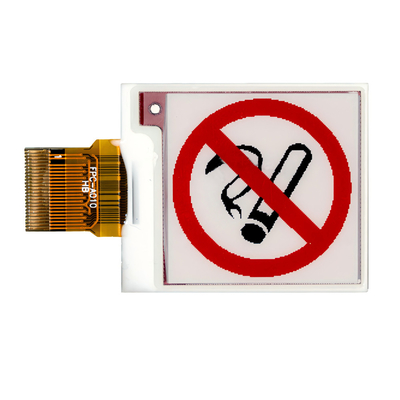

製品画像
