商品の詳細:
|
| 製品: | 2.9インチ Eインク E紙ディスプレイ | 決議: | 296 x 128 点の解像度 |
|---|---|---|---|
| 表示モード: | AM EPD | 光学: | すべての視野角 |
| ディム・スクリーン: | 36.7 (H) × 79.0 (V) × 1.2 (D) (mm) | アクティブ エリア: | 29.056 ((H) ×66.896 ((V) (ミリ) |
| ピクセルピッチ: | 0.227×0.226 (ミリ) | 動作温度: | 0°Cへの+50°C |
| 貯蔵温度: | -25°Cへの+70°C | 色: | ブラック・ホワイト |
| ピン番号: | 24ピン | インターフェース: | MCU |
| 入力電流: | 3.1 mA | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 128*296 ドット Eインク E紙,2.9インチ Eインク E紙,MCU インターフェイス Eインク E紙 |
||
** データシート ダウンロード **
私たちは,最新のイノベーションである2.9インチ 128×296ドット MCUインターフェイス Eインク E紙アクティブマトリックス電解ディスプレイ (EPD) パネルを紹介します.卓越した透明性と効率性を 提供するために設計されていますこのディスプレイパネルは,優れた読みやすさと低消費電力を要求する様々なアプリケーションに最適です.
高解像度128x296点の解像度で,この EPD パネルは鋭く明確な画像を保証し,テキスト,グラフィック,複雑なデザインを表示するのに最適です.
低電力消費:電気分泌技術により 優れたエネルギー効率が 得られ 電池駆動装置に最適ですバッテリーの寿命を大幅に延長する.
広い視角:自然紙 の 外観 を 模倣 する E-インク テクノロジー に よっ て,様々な 角度 から 一貫 し て 鮮明 な 視野 を 享受 する こと が でき ます.
MCUインターフェイス:このパネルは便利なMCUインターフェイスで設計され,既存のシステムやプロジェクトに簡単に統合され,エンジニアや開発者にとって迅速かつ直接的な開発を可能にします.
汎用的な用途:このディスプレイは,電子読書機,電子棚ラベル,スマートホームデバイス,ウェアラブルなど,幅広い用途に適しています.
2.9インチ Eインク E紙ディスプレイは,
私たちの電子紙ディスプレイは,品質,革新,ユーザー満足へのコミットメントで市場で顕著です. 私たちの製品を選択することによって,あなたは以下から恩恵を受けます:
2.9インチ 128×296点の MCU インターフェイス Eインク E紙アクティブマトリックス 電気分泌ディスプレイパネルで現代のアプリケーションに合わせた高品質の視覚的ソリューション詳細,サンプル,または価格については,私達に連絡してください!
製品図
インターフェース・ピン定義
| 違う 違う | 名前 | I/O | 記述 | コメント |
| 1 | NC | 他のNCピンと接続しないでください. | オープンに | |
| 2 | ドイツ民主共和国 | オー | NチャネルMOSFETゲートドライブ制御 | |
| 3 | RESE について | 私は | 制御ループの電流感知入力 | |
| 4 | NC | NC | 他のNCピンと接続しないでください. | オープンに |
| 5 | VSH2 | C について | 陽性 源 駆動電圧 (赤) | |
|
6 |
TSCL |
オー |
このピンは I2C インターフェースで デジタル温度センサーの時計ピンのことです I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:VSS |
|
|
7 |
TSDA |
I/O |
このピンは I2C インターフェイスとデジタル温度センサー データピンの間です I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:VSS |
|
| 8 | BS1 | 私は | バスインターフェイス選択ピン | |
| 9 | 忙しい | オー | 忙しい状態の出力ピン | |
| 10 | RST# | 私は | シグナル入力を再セット | |
| 11 | D/C# | 私は | データ/コマンド コントロールピン | |
| 12 | CS# | 私は | チップ入力ピンを選択 | |
| 13 | SCL | 私は | シリアルクロックピン (SPI) | |
| 14 | SDA | I/O | シリアルデータピン (SPI) | |
| 15 | VDDIO | P | インターフェースロジックピンの電源は,VCIに接続する必要があります | |
| 16 | VCI | P | チップの電源 | |
| 17 | VSS | P | 地面 | |
|
18 |
VDD |
C について |
コアロジックパワーピンのVDDは,VCIから内部で調節することができます.VDDとVSSの間にコンデンサターが接続されるべきです | |
| 19 | VPP | P | テストのために | |
| 20 | VSH1 | C について | 陽性源駆動電圧 | |
| 21 | VGH | C について | ポジティブゲート駆動電圧とVSH1の電源ピン | |
| 22 | VSL | C について | 負の源駆動電圧 | |
| 23 | VGL | C について | 負のゲート駆動電圧 VCOM と VSL の電源ピン | |
| 24 | VCOM | C について | VCOM 駆動電圧 |
絶対最大格付け
| パラメータ | シンボル | 格付け | ユニット |
| 論理電源電圧 | VCI | -0.5から +60 | V |
| ロジック入力電圧 | VIN | -0.5からVCI+05 | V |
| 論理 出力電圧 | VOUT | -0.5からVCI+05 | V |
| 動作温度範囲 | トーパー | 0 から +50 | oC |
| 貯蔵温度範囲 | TSTG | -25から+70 | oC |
| 最適な貯蔵温度 | TSTGoについて | 23±2 | oC |
| 最適 の 貯蔵 湿度 | HSTGoについて | 55±10 | %RH |
パネルのDC特性
| パラメータ | シンボル | 条件 | 適用する | ミン | タイプする | マックス | 単位 |
| 単一の地面 | VSS | - | - | 0 | - | V | |
| 論理電源電圧 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| コア論理電圧 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| 高レベルの入力電圧 | HIV | - | - | 0.8 VCI | - | - | V |
| 低レベルの入力電圧 | VIL | - | - | - | - | 0.2 VCI | V |
| 高レベルの出力電圧 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| 低レベルの出力電圧 | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| 典型的な電源 | PTYP | VCI =3.0V | - | - | 9 | - | mW |
| 深い睡眠モード | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| 典型的な電流 | Iopr_VCI | VCI =3.0V | - | - | 3.0 | - | mA |
| 画像更新時間 | - | 25 oC | - | - | 3 | - | 秒数 |
|
スリープモードの電流 |
Islp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データ保持 |
- |
- |
20 |
uA |
|
|
深眠モードの電流 |
IDslp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データは保存されていません |
- |
- |
1 |
5 |
uA |
オプティカル仕様
| シンボル | パラメータ | 条件 | ミニ | タイプする | マックス | 単位 |
| R | 白色反射力 | ホワイト | 30 | 35 | - | % |
| CR | コントラスト比 | 室内 | 8:1 | - | ||
| GN 税理士 | 2 グレーレベル | - | DS+(WS-DS) *n(m-1) | |||
| 更新する | 画像更新時間 | 25 °C で | 3 | - | 秒数 | |
| 人生 | トップ | 千万回か5年 |

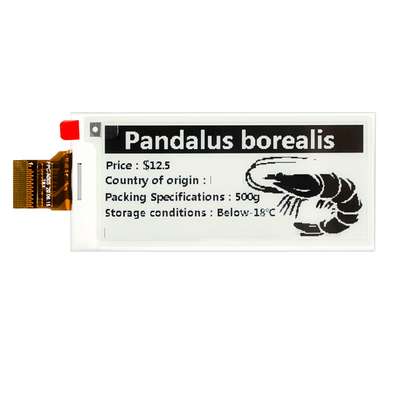

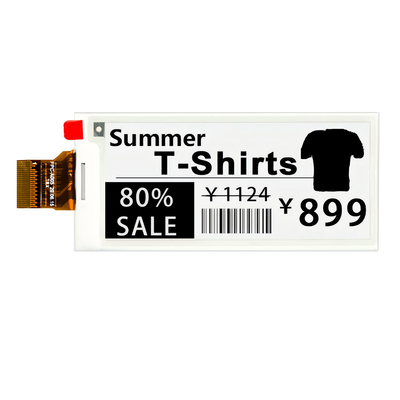

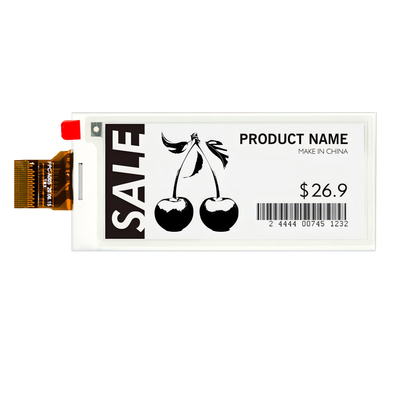

製品Iマージュ
連絡 ください
商品のディスプレイを 高められる機会を逃さないで下さい 株式中のMCU 2.9インチ Eインク E紙ディスプレイです
詳細を学び,ご注文ください!
