商品の詳細:
|
| 製品: | 2.9インチ Eインク E紙ディスプレイ | 決議: | 296 x 128 点の解像度 |
|---|---|---|---|
| 表示モード: | AM EPD | 光学: | すべての視野角 |
| ディム・スクリーン: | 36.7 (H) × 79.0 (V) × 1.2 (D) (mm) | アクティブ エリア: | 29.056 ((H) ×66.896 ((V) (ミリ) |
| ピクセルピッチ: | 0.227×0.226 (ミリ) | 動作温度: | 0°Cへの+50°C |
| 貯蔵温度: | -25°Cへの+70°C | 色: | ブラック・ホワイト |
| ピン番号: | 24ピン | インターフェース: | MCU |
| 入力電流: | 3.1 mA | 準拠性: | Rohs & Reach に準拠する |
| ハイライト: | 2色電子インク電子紙,SPI MCU 電子インク 電子紙,296 X 128 電子インク 電子紙 |
||
** データシート ダウンロード **
この項目について SFEPD290QXBW-7236AN
2.9インチ電子紙ディスプレイモジュールで 296 x 128 ピクセルの解像度を持つ ブラック&ホワイト電子インクスクリーンで 未来のディスプレイ技術を体験してくださいこの革新的なE-paperモジュールは,低電力消費と様々な照明条件で優れた可読性を必要とするアプリケーションのために設計されています電子読書機,スマートラベル,IoTプロジェクトにとって理想的な選択肢です
ディスプレイの仕様:
ディスプレイ技術:
インターフェースと接続性
設計と耐久性
応用:
シェルフラベル,産業用機器,スマートホームデバイス,電子リーダーなどのアプリケーションで使用するのに理想的です. 明確な低電力ディスプレイが必要です.
追加 特徴:
この2.9インチEインクE紙ディスプレイは,読みやすさ,低消費電力,耐久性が不可欠なアプリケーションにとって優れた選択です.迅速なリフレッシュ機能と汎用的なデザインにより幅広いデバイスや環境に適しています
製品図
インターフェース・ピン定義
| 違う 違う | 名前 | I/O | 記述 | コメント |
| 1 | NC | 他のNCピンと接続しないでください. | オープンに | |
| 2 | ドイツ民主共和国 | オー | NチャネルMOSFETゲートドライブ制御 | |
| 3 | RESE について | 私は | 制御ループの電流感知入力 | |
| 4 | NC | NC | 他のNCピンと接続しないでください. | オープンに |
| 5 | VSH2 | C について | 陽性 源 駆動電圧 (赤) | |
|
6 |
TSCL |
オー |
このピンは I2C インターフェースで デジタル温度センサーの時計ピンのことです I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:VSS |
|
|
7 |
TSDA |
I/O |
このピンは I2C インターフェイスとデジタル温度センサー データピンの間です I2Cスレーブに接続する際には外部のプルアップ抵抗が必要です. 使用していない場合:VSS |
|
| 8 | BS1 | 私は | バスインターフェイス選択ピン | |
| 9 | 忙しい | オー | 忙しい状態の出力ピン | |
| 10 | RST# | 私は | シグナル入力を再セット | |
| 11 | D/C# | 私は | データ/コマンド コントロールピン | |
| 12 | CS# | 私は | チップ入力ピンを選択 | |
| 13 | SCL | 私は | シリアルクロックピン (SPI) | |
| 14 | SDA | I/O | シリアルデータピン (SPI) | |
| 15 | VDDIO | P | インターフェースロジックピンの電源は,VCIに接続する必要があります | |
| 16 | VCI | P | チップの電源 | |
| 17 | VSS | P | 地面 | |
|
18 |
VDD |
C について |
コアロジックパワーピンのVDDは,VCIから内部で調節することができます.VDDとVSSの間にコンデンサターが接続されなければなりません. | |
| 19 | VPP | P | テストのために | |
| 20 | VSH1 | C について | 陽性源駆動電圧 | |
| 21 | VGH | C について | ポジティブゲート駆動電圧とVSH1の電源ピン | |
| 22 | VSL | C について | 負の源駆動電圧 | |
| 23 | VGL | C について | 負のゲート駆動電圧 VCOM と VSL の電源ピン | |
| 24 | VCOM | C について | VCOM 駆動電圧 |
絶対最大格付け
| パラメータ | シンボル | 格付け | ユニット |
| 論理電源電圧 | VCI | -0.5から +60 | V |
| ロジック入力電圧 | VIN | -0.5からVCI+05 | V |
| 論理 出力電圧 | VOUT | -0.5からVCI+05 | V |
| 動作温度範囲 | トーパー | 0 から +50 | oC |
| 貯蔵温度範囲 | TSTG | -25から+70 | oC |
| 最適な貯蔵温度 | TSTGoについて | 23±2 | oC |
| 最適 の 貯蔵 湿度 | HSTGoについて | 55±10 | %RH |
パネルのDC特性
| パラメータ | シンボル | 条件 | 適用する | ミン | タイプする | マックス | 単位 |
| 単一の地面 | VSS | - | - | 0 | - | V | |
| 論理電源電圧 | VCI | - | VCI | 2.2 | 3.0 | 3.7 | V |
| コア論理電圧 | VDD | VDD | 1.7 | 1.8 | 1.9 | V | |
| 高レベルの入力電圧 | HIV | - | - | 0.8 VCI | - | - | V |
| 低レベルの入力電圧 | VIL | - | - | - | - | 0.2 VCI | V |
| 高レベルの出力電圧 | VOH | IOH = -100uA | - | 0.9 VCI | - | - | V |
| 低レベルの出力電圧 | VOL | IOL = 100uA | - | - | - | 0.1 VCI | V |
| 典型的な電源 | PTYP | VCI =3.0V | - | - | 9 | - | mW |
| 深い睡眠モード | PSTPY | VCI =3.0V | - | - | 0.003 | - | mW |
| 典型的な電流 | Iopr_VCI | VCI =3.0V | - | - | 3.0 | - | mA |
| 画像更新時間 | - | 25 oC | - | - | 3 | - | 秒数 |
|
スリープモードの電流 |
Islp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データ保持 |
- |
- |
20 |
uA |
|
|
深眠モードの電流 |
IDslp_VCI |
DC/DCをオフにする 時計がない 入力負荷がない RAM データは保存されていません |
- |
- |
1 |
5 |
uA |
オプティカル仕様
| シンボル | パラメータ | 条件 | ミニ | タイプする | マックス | 単位 |
| R | 白色反射力 | ホワイト | 30 | 35 | - | % |
| CR | コントラスト比 | 室内 | 8:1 | - | ||
| GN 税理士 | 2 グレーレベル | - | DS+(WS-DS) *n(m-1) | |||
| 更新する | 画像更新時間 | 25 °C で | 3 | - | 秒数 | |
| 人生 | トップ | 千万回か5年 |

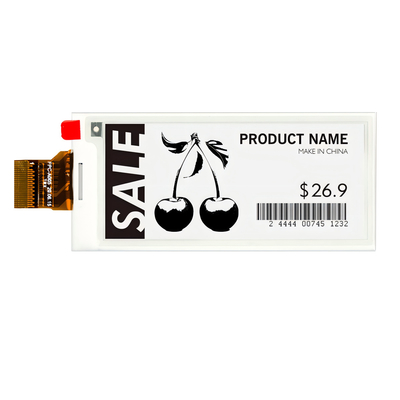

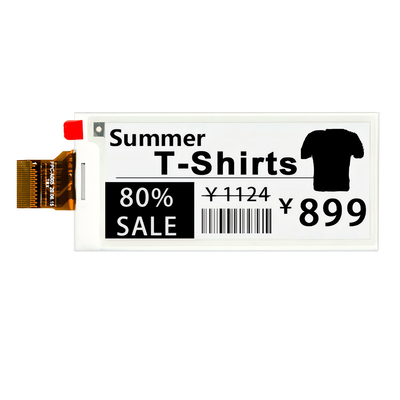

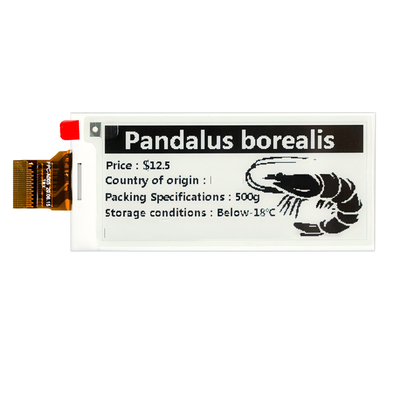

製品Iマージュ
