商品の詳細:
|
| 製品: | 2.1"インチ 丸型TFT | 決議: | 480x480点 |
|---|---|---|---|
| インターフェース: | 3 線 SPI + 18 ビット RGB | タッチスクリーン: | 触れない (PCAPオプション) |
| 見る方向: | IPS (80/80/80/80) | ドライバーIC: | ST7701S |
| ピン番号: | 40ピン | モジュールのサイズ: | 58.18 x 59.71 x 2.26 (ミリ) |
| アクティブ エリア: | 53.28mm 直径 | 接続: | ZIF |
| 表面の光: | 1000 cd/m2 (ニット) | 作業温度: | -20°Cから+70°C |
| LEDの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 1000 ニット 高明るさ TFT ディスプレイ,2.1インチ 丸型 TFT LCD,480x480点マトリックス TFTディスプレイ |
||
この項目について SF-TC210B-8947A3N
ディスプレイ技術における最新のイノベーションを紹介します高明るさ1000ニット2.1インチ丸型TFTLCD! このコンパクト・ディスプレイは,卓越した画像の透明性と鮮やかな色彩を480x480点マトリックス細部が全て 実現できるようにしました
主要な特徴は:
消費電子機器,自動車ディスプレイ,または産業用インターフェースで ユーザー体験を向上させたいと 思っているにせよ,この TFT LCD は完璧なソリューションです.あなたのアイデアを生き生きとしたものにする 高明るさのディスプレイで あなたの製品の視覚的パフォーマンスを向上させてください!
画面の質の違いを私たちの高明るさ 1000 ニット 2.1 インチ 丸型 TFT LCD輝きが革新と出会う場所!
一般仕様
| LCDタイプ | 2.1インチ |
| 決議 (H*V) | 480 (RGB) × 480 |
| 技術の種類 | a-Si TFT |
| ピクセル構成 | RGB垂直ストライプ |
| 表示モード | 通常は黒 |
| 見る方向 | すべて |
| グレースケール逆転方向 | - |
| 図面 寸法 (W x H x T) (mm) | 58.18*60.71*226 |
| アクティブ エリア (mm) | 53.28*5328 |
| CTP ビュー エリア ((mm) | / |
| 触覚画面と/触覚画面なし | 持っていない |
| コネクタタイプ | 0.5 PITCH 40PIN |
| バックライトタイプ | LED |
| 体重 (g) | TBD |
| 画面インターフェース | 3SPI+18RGB |
| 色数 | 262K |
| ディスプレイドライバIC | ST7701S |
外部 寸法
インターフェース・ピン定義
| 1 | LED A | LEDアノード |
| 2 | LED K | LED カトード |
| 3 | LED K | LED カトード |
| 4 | GND | 地面 |
| 5 | VCI | 電源 |
| 6 | リセット | シグナルをリセット |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | SPI データ信号 |
| 10 | SCK | SPI 時計信号 |
| 11 | CS | SPI チップ選択信号 |
| 12 | PCLK | RGB点時計信号 |
| 13 | DE | RGBデータ有効信号 |
| 14 | VSYNC | RGBフレーム同期信号 |
| 15 | HSYNC | RGB線同期信号 |
| 16~33 | DB0~DB17 | RGBデータ信号 ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | 地面 |
| 35 | TP_INT | 切断するタッチ |
| 36 | TP_SDA | タッチ IIC データ信号 |
| 37 | TP_SCL | 触れる IIC 時計信号 |
| 38 | TP_RESET | タッチリセット信号 |
| 39 | TP_VCI | タッチ 電力供給 |
| 40 | GND | 地面 |
絶対最大格付け
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 0.3~48 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
電気特性
|
ポイント |
シンボル |
ミニ |
タイプ |
マックス |
ユニット |
試験条件 |
|
稼働電圧 |
VDD |
2.5 |
2.8 |
4.8 |
V |
- |
|
供給電流 |
IDD |
- |
- |
50 |
mA |
VDD=2.8V,Ta=25°C |
|
入力電圧 |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
入力流出電流 |
IIL について |
- 1つ0 |
- |
1.0 |
mA |
VIN=VDDまたはVSS |
ドライブバックライトの仕様
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電流 | IF について | - そうだ | 80 | - | mA |
| 前向きの電圧 | VF | 5.4 | 6.4 | 6.6 | V |
| 接続モード | - そうだ | 4並行 | - そうだ | ||
| LED番号 | / | 4 | pcs |

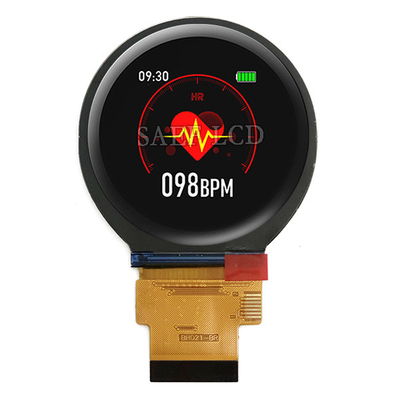

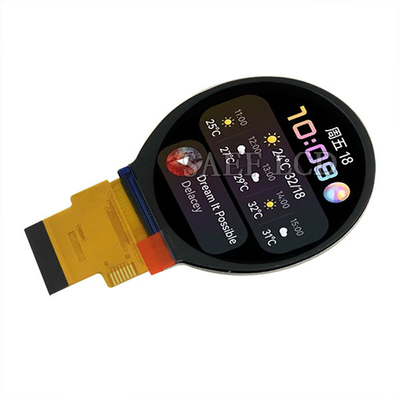

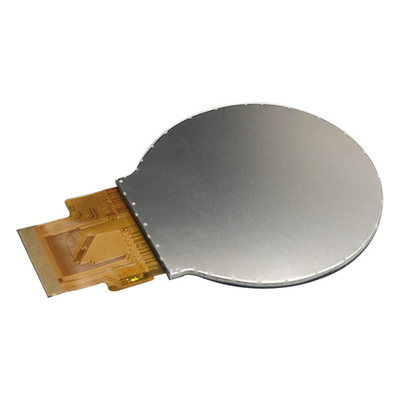

製品画像
