商品の詳細:
|
| 明るさ: | 1000 cd/m²（太陽光下でも見やすい） | スクリーンサイズ: | 13.3インチ対角 |
|---|---|---|---|
| 解像度: | 1920×1080 ピクセル (RGBストライプ) | 貯蔵温度: | -20°C ～ +70°C |
| 作業温度: | -30°Cから+80°C | タッチ技術: | 容量感触パネル |
| インターフェース: | 2レーン eDP 1.2 (2.7Gbps) | 色域: | 72% NTSC |
| 見方: | 85°/85°/85°/85° | バックライトの寿命: | 501000時間 (LED, @25°C) |
| 表面処理: | AG/AR/AF コーティング (選択可能) | コントラスト比: | 800:1 (標準的) |
| 表面硬さ: | ≥6H (反光,霧 10%) | IC オプション: | EETI,ILITEK,サイプレス,グーディックス |
| 環境 に 対する 抵抗: | 霧/表面水分下での運用 | 準拠性: | RoHS,ハロゲンフリー,ISO 9001/14001 (EU/米国認証) |
| ハイライト: | eDPインターフェイス TFT LCDディスプレイモジュール,産業用 TFT LCD ディスプレイ モジュール,産業用 TFT LCD ディスプレイ モジュール |
||
極度の可視性のために業界をリードする1000nits TFTディスプレイ
SFTO1330SM-7208A3CT2は,例外的な1000 cd/m2の明るさで高明るさのパフォーマンスを再定義し,北米とヨーロッパ中の重要なアプリケーションのために設計されています.屋外キオスクに理想的です.,この13.3インチ FHD TFT LCDモジュールは 日光や高温環境でも 卓越した透明性を提供します頑丈な電容性タッチスクリーン (手袋対応) と超広い動作温度範囲 (−20°C~+70°C)厳格なEU/米国産業基準を満たしています.
主要なイノベーション
太陽光で読み取れる明晰度: 1000nitsの明るさ + 72% NTSC色域.
工業級タッチ:反光カバーガラス (6H硬さ),霧/凝縮状態での動作をサポートする (IP65相当の強度).
高速接続: 2 レーン eDP 1.2 インターフェース (2.7Gbps) は,リアルタイム制御システムにおけるゼロレイグデータ送信を保証します.
501000時間バックライト: PWMディミング (100Hz~1.6KHz) を搭載した省エネLEDは,CCFLと比較して消費電力を40%削減します.
プラグ&プレイ統合: 3.3Vの論理電源+12V/24Vのバックライト入力をサポートし,HDMI 2.0ドライバーボードと互換性がある (データシートに含まれています).
EU/米国市場における技術優位性
光学卓越性: 85°の視角,800:1のコントラスト比,スムーズなビデオ再生のための<35msの応答時間.
極端な環境対応: -20°C (凍結状態) から +70°C (工場床) で動作し, 72時間湿度/熱ショック認証があります.
準拠性ゼロリスク: RoHS,ハロゲンフリー,ISO 9001/14001認証 完全には欧州のEMCと米国FCCの指令に準拠
コンパクト&耐久性: スリムな5.2mmプロファイル,衝撃耐性設計,EMIシールドのI-PEXコネクタ.
対象アプリケーション
屋外決済ターミナル (POS/キオスク)
産業用制御パネル (自動化,ロボット)
医学 画像 装置
交通情報 (バス,列車)
スマート 工場 設備
世界 的 な 顧客 が この 画面 に 信頼 する 理由
SFTO1330SM-7208A3CT2は,Saef Technology (深??) が製造したもので,軍事レベルの耐久性と最先端の光学を組み合わせています.そのeDPインターフェースは,NVIDIA Jetsonとの統合を簡素化します.ラズベリーパイ2年間の保証が付与されています. このパネルは,太陽光で読み取れるこのモジュールは,米国における信頼性の高い市場をターゲットとするOEMにとって最適な選択肢ですドイツ,イギリス,スカンジナビア
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | I/O | 機能 |
| 1 | CABC_ EN / NC | - | CDに予約 |
| 2 | H_GND | P | 高速弾 |
| 3 | レーン1_N | 私は | 補完信号リンクレーン1 |
| 4 | レーン1_P | 私は | 真の信号リンクレーン1 |
| 5 | H_GND | P | 高速弾 |
| 6 | レーン0N | 私は | 補完信号リンクレーン 0 |
| 7 | レーン0P | 私は | 真の信号リンクレーン 0 |
| 8 | H_GND | P | 高速弾 |
| 9 | AUX_CH_P | 私は | 真の信号補助チャンネル |
| 10 | AUX_CH_N | 私は | 補完信号補助チャネル |
| 11 | H_GND | P | 高速弾 |
| 12 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 13 | LCD_VDD | P | LCDロジックとドライバの電源 (3.3V) |
| 14 | NC | 私は | LCD 製造者向けに指定 |
| 15 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 16 | LCD_GND | P | LCD ロジックとドライバ グラウンド |
| 17 | HPD | オー | HPD信号ピン |
| 18 | LED-1 | P | バックライトの地面 |
| 19 | LED-2 | P | バックライトの地面 |
| 20 | LED-3 | P | バックライトの地面 |
| 21 | LED4 | P | バックライトの地面 |
| 22 | BL_ ENABLE 対応する | 私は | バックライト オン/オフ |
| 23 | BL_PWM_DIM | 私は | システムPWM |
| 24 | SCL/NC | - | LCD 製造者向けに指定 |
| 25 | SDA/NC | - | LCD 製造者向けに指定 |
| 26 | BL_PWR | P | バックライトの電源 |
| 27 | BL_PWR | P | バックライトの電源 |
| 28 | BL_PWR | P | バックライトの電源 |
| 29 | BL_PWR | P | バックライトの電源 |
| 30 | NC | - | LCD 製造者向けに指定 |
オプティカル特性
| パラメーター | 条件 | ミン | タイプする | マックス | ユニット | |
|
視角 (CR>10) |
横軸 | θL | - | 85 | - |
程度 |
| θ R | - | 85 | - | |||
| 垂直 | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| コントラスト比 | 中心部 | 600 | 800 | - | - | |
| 応答時間 | トル+Td | - | 30 | 35 | ms | |
|
CF 色色性(CIE1931) |
赤いx |
タイプする -0だった05 |
TBD |
タイプする +0だった05 |
- | |
| 赤いy | TBD | - | ||||
| 緑色 | TBD | - | ||||
| 緑色 | TBD | - | ||||
| 青いx | TBD | - | ||||
| 青い y | TBD | - | ||||
| 白いx | (0.323) | - | ||||
| ホワイト | (0.379) | - | ||||
| NTSC比 | % | (72 件) | - | |||
|
中心 白色の輝き |
年間 | 800 | 1000 | cd/m2 | ||
バックライトの特徴
| パラメータ | シンボル | ミン | タイプする | マックス | ユニット |
| 供給電圧 | VBL | 5 | 12.0 | 37 | V |
|
バックライトの電源電流 |
ILED | 6 |
- |
25 | mA |
| バックライトの電源 | PLED | 0.18 | - | 5.55 | W |
| 調節された光信号電圧 | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| 照明制御の負荷比 | 義務 | 1 | - | 100 | % |
| 照明制御の周波数 | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF 高電圧 | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF 低電圧 | VCNTL | 0 | - | 0.6 | V |
| LEDの寿命 | - | 40,000 | 50,000 | - | h |
CTP 仕様
| カテゴリー | パラメータ | 仕様 |
| 一般的な | 構造 | カバーグラス + DITOグラス |
| カバー レンズ 強化 | 化学 的 に 強化 さ れ た | |
| カバー レンズ 表面硬さ | ≥6H (鉛筆の硬さ) | |
| 光伝播率 | ≥85% | |
| 操作温度 | -20°C ~ +70°C,RH ≤85% | |
| 貯蔵温度 | -30°C~+80°C,RH ≤85% | |
| 電気 | インターフェース | IIC / USB / UART |
| タッチIC | IL12511 | |
| 電源電圧 (VDD) | 3.3Vまたは5V (選択可能) | |
| ホスト抵抗 (SDA/SCL) | メインボードで設定可能 | |
| 環境問題 | 運用条件 | 霧や表面水で機能する |
| 表面特性 | 表面インク | 紫外線防止 |
| 表面処理 | 抗輝 (霧: 10%) | |
| LCD-TPラミネーション | OCA (光学的に透明な接着剤) | |
| 準拠性 | 物質 的 な 基準 | RoHSとハロゲンフリーに準拠する |

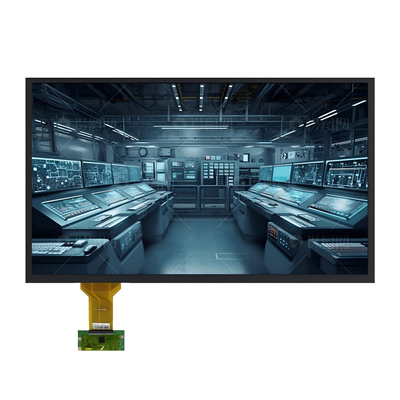

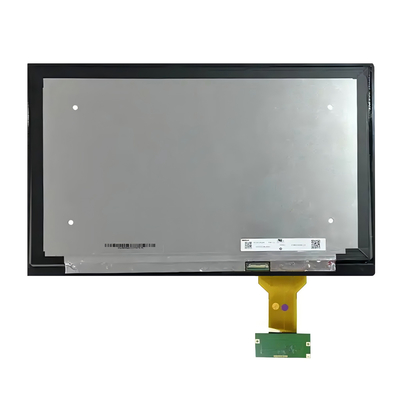

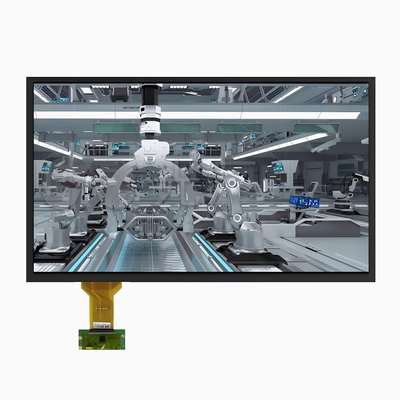

製品画像
