商品の詳細:
|
| 画面サイズ: | 21.5インチ | 表示タイプ: | TFT、IPS |
|---|---|---|---|
| 解決: | 1920×1080ピクセル（FHD） | タッチテクノロジー: | 投影容量性（PCAP） |
| LCDインターフェイス: | デュアルチャネル LVDS (8 ビット) | 表面輝度: | 1000 cd/m² (標準) |
| 動作電圧: | 5V DC | 視野角: | 89° (左/右/上/下、CR>10) |
| 動作温度。: | -10°C から +60°C | 応答時間: | 14 ミリ秒 (標準値) |
| 表面処理: | 反光 3H 硬さ | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 21.5インチ高輝度FHD TFTディスプレイ,産業用PCAPタッチディスプレイパネル,1000ニトLVDS入力ディスプレイ |
||

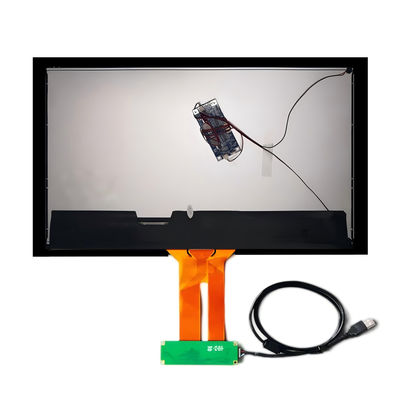

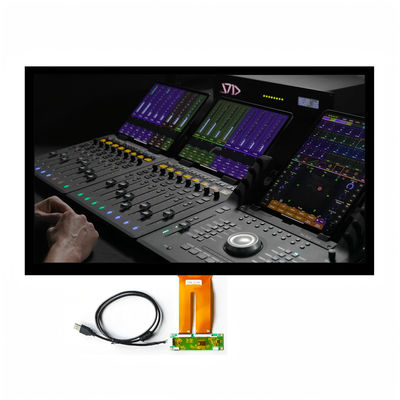

21.5インチ産業用TFT LCDディスプレイ（PCAPタッチ＆ndash;フルHD、高輝度、広温度範囲、HMIおよびキオスクアプリケーション向け）
Saef Technology Limitedは、高輝度1000ニットパネル、静電容量方式タッチ、過酷な環境に対応する堅牢な設計を組み合わせた、プロ仕様の21.5インチ産業用TFT LCDディスプレイモジュールを発表します。産業用HMI、医療画像処理、公共情報ディスプレイ、ゲームシステム、インタラクティブキオスク向けに設計されたこのディスプレイは、優れた鮮明さ、応答性の高いタッチ、および広範囲の温度条件下での信頼性の高い動作を提供します。
✅ フルHD解像度と高輝度
1920 × 1080ピクセル解像度と1000 cd/m²の輝度により、高周囲光や屋外環境でも鮮明で鮮やかな映像を保証します。
✅ 統合された静電容量方式タッチ（PCAP）
優れた透明性と耐久性を備えたマルチタッチ対応—ジェスチャー入力が必要なインタラクティブアプリケーションに最適です。
✅ 広視野角と高コントラスト
89°の視野角（全方向）と1000：1のコントラスト比により、さまざまな表示位置から一貫した画質を提供します。
✅ 広動作温度範囲
-10°C～+60°Cに対応し、工場、倉庫、屋外キオスク、輸送システムなどの制御されていない環境での使用に適しています。
✅ 酸化物TFTによる産業グレードの構造
酸化物TFT技術は、より高い電子移動度を提供し、より速い応答と低消費電力を可能にします。また、アンチグレア3H表面は、傷や反射に強いです。
✅ デュアルチャネルLVDSインターフェース
シンプルで堅牢なインターフェースにより、長距離ケーブルでの信頼性の高いデータ伝送が保証され、一般的な産業用SBCおよびコントローラーと互換性があります。
✅ 拡張された信頼性と寿命
LEDバックライトは50,000時間（輝度50％まで）で、熱衝撃、湿度、温度サイクルを含む包括的な信頼性テストを実施しています。
✅ カスタマイズオプション
半カスタム設計サポートを提供しています—タッチコントローラーファームウェアの調整、ベゼルの変更または取り付け、保護ガラスの統合、またはシステム要件に合わせたI/O構成の調整。
Saefの21.5インチTFTモジュールは、産業用ディスプレイにおける一般的な設計上の課題に対応しています：
統合されたタッチコントローラーは、外部コンポーネントを削減し、システム設計を簡素化します
EMI最適化されたPCBレイアウトは、電気的にノイズの多い環境でのノイズ干渉を最小限に抑えます
詳細な電源シーケンスガイドラインは、安全な起動/シャットダウンとパネル寿命の延長を保証します
エンクロージャーやパネルへのシームレスな統合のために、取り付け参照付きの機械図面を提供しています
工場のHMI、医療モニター、デジタルサイネージプラットフォーム、インタラクティブな小売ディスプレイを開発している場合でも、このモジュールは、最小限の統合オーバーヘッドでプロフェッショナルなパフォーマンスを提供します。
技術的権威：当社のエンジニアリングチームは、産業用ディスプレイソリューションを専門としており、回路図レビュー、信号完全性分析、および熱管理ガイダンスを提供しています。
高速プロトタイピング：完全なドキュメントとともに、7～10営業日でエンジニアリングサンプルをご利用いただけます。
グローバルコンプライアンス：EUおよび北米市場向けに、CE対応、RoHS、REACH、およびISO 9001/14001認証を取得しています。
品質保証：各モジュールは、MIL-STD-105Eに準拠した厳格なAQL検査を受け、完全な信頼性検証が行われています。
産業用制御パネルとHMI
医療画像処理および診断ディスプレイ
デジタルサイネージおよび情報キオスク
ゲームおよびエンターテイメントシステム
輸送および海洋ディスプレイ
小売POSおよびセルフサービス端末
特徴
| 項目 | 単位 | 仕様 |
| 画面対角 | mm | 546.86（21.5インチ） |
| 有効エリア | mm | 476.064（H）x 267.786（V） |
| ピクセルH x V | - | 1920（x3）x 1080 |
| ピクセルピッチ | um | 247.95（1つのトライアドあたり）x247.95 |
| ピクセル配置 | - | R.G.B.垂直ストライプ |
| 表示モード | - | VAモード、ノーマリーブラック |
| 応答時間 | ミリ秒 | 14ms（typ.、オン/オフ） |
| 重量 | グラム | TBD |
| 電気インターフェース | - | デュアルチャネルLVDS、8ビットRGBデータ入力 |
| サポートカラー | - | 1670万色 |
| 表面処理 | - | アンチグレア、3H |
|
温度範囲 動作 保管（出荷） |
℃ |
-10～+60 -20～+60 |
外形寸法
インターフェースピン定義
| ピン番号 | 記号 | 説明 |
| 1 | RxO0- | 負のLVDS差動データ入力（奇数データ） |
| 2 | RxO0+ | 正のLVDS差動データ入力（奇数データ） |
| 3 | RxO1- | 負のLVDS差動データ入力（奇数データ） |
| 4 | RxO1+ | 正のLVDS差動データ入力（奇数データ） |
| 5 | RxO2- | 負のLVDS差動データ入力（奇数データ） |
| 6 | RxO2+ | 正のLVDS差動データ入力（奇数データ） |
| 7 | GND | グランド |
| 8 | RxOCLK- | 負のLVDS差動クロック入力（奇数クロック） |
| 9 | RxOCLK+ | 正のLVDS差動クロック入力（奇数クロック） |
| 10 | RxO3- | 負のLVDS差動データ入力（奇数データ） |
| 11 | RxO3+ | 正のLVDS差動データ入力（奇数データ） |
| 12 | RxE0- | 負のLVDS差動データ入力（偶数データ） |
| 13 | RxE0+ | 正のLVDS差動データ入力（偶数データ） |
| 14 | GND | グランド |
| 15 | RxE1- | 負のLVDS差動データ入力（偶数データ） |
| 16 | RxE1+ | 正のLVDS差動データ入力（偶数データ） |
| 17 | GND | グランド |
| 18 | RxE2- | 負のLVDS差動データ入力（偶数データ） |
| 19 | RxE2+ | 正のLVDS差動データ入力（偶数データ） |
| 20 | RxECLK- | 負のLVDS差動クロック入力（偶数クロック） |
| 21 | RxECLK+ | 負のLVDS差動クロック入力（偶数クロック） |
| 22 | RxE3- | 負のLVDS差動データ入力（偶数データ） |
| 23 | RxE3+ | 正のLVDS差動データ入力（偶数データ） |
| 24 | GND | グランド |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 未接続 |
| 28 | VDD | 電源入力電圧 |
| 29 | VDD | 電源入力電圧 |
| 30 | VDD | 電源入力電圧 |
PCAB USBピン定義
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
バックライト仕様
| パラメータ | 記号 | 値 | 単位 | ||
| MiN. | Typ. | 最大 | |||
| ライトバー入力電圧 | VLED | 48 | 52 | 56 | V |
| ライトバー入力電流 | ILED | - | 480 | - | mA |
| 消費電力 | PLED | 23.04 | 24.96 | 26.88 | W |
| LED寿命 | LBL | 40000 | 50000 | - | 時間 |
電気的特性
| パラメータ | 記号 | 最小 | Typ 最大 | 単位 | |
| 電源電圧 | VDD | 4.5 | 5.0 | 5.5 | V |
| 電源電流 | IVDD | 500 | 1200 | mA | |
| 突入電流 | IRUSH | 2.0 | 3.0 | A | |
| 許容入力リップル電圧 | VRF | 300 | mV | ||
| 高レベル差動入力しきい値電圧 | VIH | +100 | mV | ||
| 低レベル差動入力しきい値電圧 | VIL | -100 | mV | ||
| 差動入力電圧 | VID | 200 | 600 | mV | |
| 入力電圧（BL） | VBL_I | -0.3 | VDD+0.3 | mV | |
| 差動入力コモンモード電圧 | VCM | 1.0 | 1.2 | 1.5 | |
| 消費電力 | VD | 2.5 | 6 | W | |
| パラメータ | 条件 | 最小 | Typ. | 最大 | 単位 |
| コントラスト比 | 中央 | 700 | 1000 | - | - |
| 応答時間 | Tr+Td | - | 14 | 20 | ms |
|
CFカラー 色度 （CIE1931） |
赤x |
Typ. -0.03 |
0 |
Typ. +0.03 |
0 |
| 白x | 0.323 | - | |||
| 白y | 0.379 | - | |||
| 白の中央輝度 | YLI | 800 | 1000 | cd/m2 | |
| クロストーク | Ct | 2.0 | % |
