商品の詳細:
|
| 製品: | TFT LCDディスプレイ | 画面サイズ: | 13.3インチ(対角) |
|---|---|---|---|
| 解決: | 1920 (H) x 1080 (V) フル HD | 輝度: | 2000 cd/m² (nits)、高輝度 |
| インタフェース: | eDP – 2 レーン | タッチスクリーン (CTP): | PCAP ガラス-ガラス (オプション) |
| 上:: | -20°C ～ +70°C (広い温度) | 視野角: | 全方向 89° (CR > 10) |
| 色域: | 72% NTSC (標準) | パネルタイプ: | a-Si TFT、ノーマリーブラック、IPS |
| 主要な応用: | 産業用HMI、医療、POS | コンプライアンス: | REACH、RoHS、ハロゲンフリー |
| ハイライト: | 130.3インチ 2000ニット TFT LCD,FHD eDP産業ディスプレイ,太陽光で読み取れる高明るさディスプレイ |
||
明るさの壁を突破 – 太陽光でも読み取り可能な 2000 nit のパフォーマンス

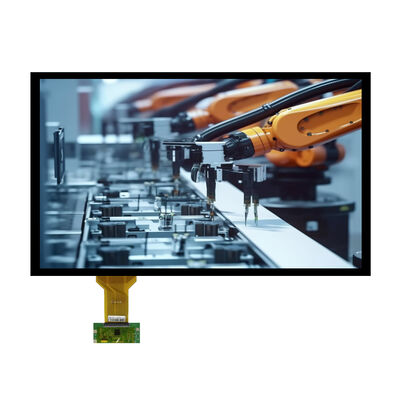

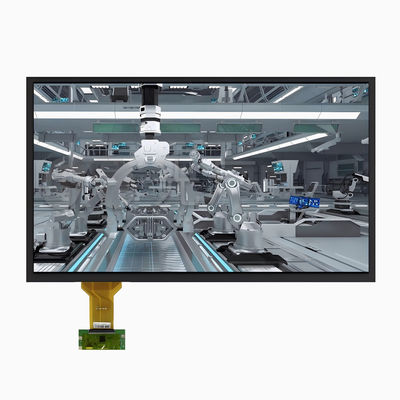

標準的な TFT ディスプレイは 200 ～ 500 ニットで動作し、制御された屋内環境には十分ですが、直射日光の下では事実上判読できません。 Saef Technology Limited の SFTO1330WN-7432A-CT2 はこの制限を打ち破り、従来のパネルの 4 ～ 10 倍である 2000 cd/m² という驚異的な標準輝度を実現します。この 13.3 インチ フル HD モジュールは、屋外での視認性、産業用耐久性、統合の柔軟性について妥協を許さないエンジニア向けに設計されています。
高輝度エンジニアリングで周囲光を克服
2000 nits のこのディスプレイは、直射日光下でも鮮やかで鮮明な画像を生成します。 1000:1 のコントラスト比により、深みのある黒と鮮やかな白が保証され、89° の超広視野角により、どの視点から見ても色の精度と可読性が維持されます。屋外キオスク、海洋ナビゲーション システム、産業用制御パネルのいずれに導入しても、このモジュールは困難な照明条件を視覚的な利点に変えます。
現実世界向けに構築 – 堅牢、信頼性、即応性
T統合された投影型静電容量式タッチ パネルは、鉛筆硬度 6H 以上の化学強化カバー ガラス、アンチグレア (10% ヘイズ) 処理、および抗 UV 表面保護を備えています。 ILI12511 タッチ コントローラーは、I²C、USB、または UART インターフェイスで 3.3 V と 5 V の両方の動作をサポートし、霧や表面に水滴がある場合でも信頼性の高いタッチ パフォーマンスを提供します。このモジュールは、-20°C ～ +70°C で動作し、-30°C ～ +80°C で保管され、最も過酷な環境向けに認定されています。
システム統合の技術仕様
| パラメータ | 価値 |
|---|---|
| アクティブエリア | 293.76mm×165.24mm |
| ピクセルピッチ | 0.153mm×0.153mm |
| 表示色 | 1670万 |
| インタフェース | eDP 2レーン |
| クロック周波数 | 100～147.8MHz |
| フレームレート | 60Hz |
| バックライトタイプ | エッジライトLED |
| バックライト電圧 | 27V～33V（代表値30V） |
| バックライト電流 | 合計 600mA (1 列あたり 300mA) |
| LEDの寿命 | 40,000時間 |
| タッチコントローラー | ILI12511 |
| タッチインターフェース | I²C / USB / UART (選択可能) |
| タッチ電圧 | 3.3Vまたは5V（選択可能） |
カスタマイズとエンジニアリングのサポート
このモジュールは完全なディスプレイ タッチ ドライバー ソリューションとして提供されますが、Saef はお客様の要件に正確に一致するセミカスタム オプションとフルカスタム オプションを提供します。
光学カスタマイズ: 明るさレベルの調整、アンチグレア仕上げ、または指紋防止 (AF) コーティングの追加
機械的変更: 外形寸法、FPC 長さ、または取り付け穴の位置を調整します。
タッチ アップグレード: さまざまなタッチ コントローラーを統合するか、グローブ タッチ機能をサポートします。
インターフェイス適応: eDP レーン数を変更するか、LVDS 出力オプションを追加します。
ファームウェアチューニング: OSD言語、カラーエンジン、またはDCR設定をカスタマイズします。
2000 ニトが重要な理由
2000 nit のしきい値は、太陽光下での真の可読性の業界ベンチマークです。 1000 nit のディスプレイでは部分的な視認性が得られますが、2000 nit では、最も明るい夏の太陽の下でも、鮮明でストレスのない表示が保証されます。このモジュールは、高度な LED バックライト エンジニアリングのおかげで、過剰な電力消費や熱の問題を発生させることなく、そのパフォーマンスを実現します。
エンジニアによるエンジニアのためのデザイン。
Saef では、コンセプトから生産までエンジニアリング チームと提携し、詳細な技術文書、評価サンプル、レスポンシブ デザイン サポートを提供して、ディスプレイ ソリューションが現場で完璧に動作することを保証します。
機械的寸法
タッチスクリーンの機械的寸法
絶対最大定格
| パラメータ | シンボル | 分。 | 最大。 | ユニット |
| 動作温度 | トップ | +20 | +70 | ℃ |
| 保管温度 | TST | -30 | +80 | ℃ |
| 動作周囲湿度 | ホップ | - | 90 | %RH |
| 保管湿度 | Ｈｓｔ | - | 90 | %RH |
| 放熱要件 | トルル | 15 | ℃ | |
TFT LCDモジュールの電気的特性
|
パラメータ |
シンボル | 評価 |
ユニット |
||
| 最小 | タイプ | マックス | |||
| 電源入力電圧 | VDD | 3.0 | 3.3 | 3.6 | V |
| 電源電流 | IDD | - | - | - | ミリアンペア |
|
LEDドライバー電源電圧 |
HVDD | 2.7 | 24 | V | |
|
LEDドライバー電源現在 |
IHVDD | 20 |
- |
ミリアンペア | |
| LEDの消費電力 | PLED | 2.7 | W | ||
| 上昇入力閾値電圧 | VIT+ | +100 | mV | ||
| 負方向入力閾値電圧 | VIT- | -100 | mV | ||
| 差動入力コモンモード電圧 | Vコム | 未定 | V | ||
バックライトユニットの特性
| アイテム | シンボル | 最小 | タイプ | マックス | ユニット |
テスト 状態 |
| 供給電圧 | Vf | 27 | 30 | 33 | V | If=300mAX 2 |
| 消費電流 | もし | - | 600 | - | ミリアンペア | - |
| 逆電圧 | VR | - | - | 5 | V | 10μA |
| 消費電力 | PD | - | 18 | - | W | - |
| LCMの均一性 | - | 80 | - | - | % | 場合=600mA |
| 一生 | - | 40000 | - | - | 時 | 場合=600mA |
| バックライトの色 | 白 | |||||
CTP仕様
| カテゴリ | パラメータ | 仕様 |
|
一般的な |
構造 | カバーガラス + DITO ガラス |
| カバーレンズ強化 | 化学強化 | |
| カバーレンズ表面硬度 |
≥6H (鉛筆硬度) |
|
| 光透過率 | ≥85% | |
| 動作温度 | -20℃～+70℃、相対湿度85%以下 | |
| 保管温度 | -30℃～+80℃、相対湿度85%以下 | |
|
電気 |
インタフェース | IIC / USB / UART |
| タッチIC | IL12511 | |
| 電源電圧(VDD) |
3.3Vまたは5V（選択可能） |
|
|
ホストの抵抗 (SDA/SCL) |
メインボード上で構成可能 |
|
| 環境 | 動作条件 | 霧/地表水でも機能 |
|
表面 プロパティ |
表面インク | 紫外線対策 |
| 表面処理 | アンチグレア (ヘイズ: 10%) | |
| LCD-TPラミネート | OCA (光学的に透明な接着剤) | |
| コンプライアンス | 材質規格 | RoHSおよびハロゲンフリーに準拠 |
