商品の詳細:
|
| スクリーンサイズ: | 15.6インチ 縦 | 明るさ: | 1500 cd/m2 (タイプ) |
|---|---|---|---|
| 決議: | 1920×1080 FHD | 視野角: | 85°/85°/85°/85° (CR≥10) |
| 作業温度: | -30°Cへの+85°C | インターフェース: | 40ピン 2チャンネル LVDS |
| 消費電力: | 4W (タイプ) @ 3.3V | コントラスト比: | 800:1 (型) |
| バックライト: | 外部LEDライトバー | LED 寿命: | 24.35W,5万時間の寿命 |
| 表面処理: | アンチグレア、3Hハードコーティング | 色域: | 72% NTSC |
| 振動/ESD 評価: | MIL-STD-202G に準拠する | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | FHD TFT LCD ディスプレイ,太陽光で読み取り可能な TFT LCD ディスプレイ,工業用太陽光可読液晶ディスプレイ |
||
厳しい 環境 で は 卓越 し た 視力
SFTO1560RX-7312AN 15.6インチ 高明るさの TFT LCD ディスプレイは,太陽光の下で透明な可視性のために1500nitsの明るさを提供します. 産業用アプリケーションのために設計されています.このFHD (1920×1080) ディスプレイは,反光3Hハードコーティングを搭載し, -30°Cから85°Cまで完璧に動作します輸送システムや重機械
主要な 技術 的 利点
産業用耐久性熱ショック (-30°C~85°C),振動 (10-55Hz),および ±12kV ESD試験に合格する.
長寿命のバックライト:50451V 入力 (540mAタイプ) の LED システム.
柔軟な統合LVDSインターフェースと逆スキャン制御 (REV_SCANピン)
リアルカラーパフォーマンス:72% NTSC色域と800:1コントラスト比.
証明された信頼性
ISO 9001/14001 認証を受け,EU RoHS/REACH 規格に準拠しています.1年間の機能保証も含まれています.
理想的な:
屋外デジタルサイン
建設 農業 設備
航空機体操縦室のディスプレイ
海上航海システム
医療機器
サンプルを依頼する支援チームに連絡してください販売2@saef.com.cn産業用価格設定とカスタマイズオプションについて
仕様
| ポイント | 仕様 | ユニット |
| スクリーンサイズ | 15.6 切角線 | |
| ビールオープン | 365.72×220.39×125 | mm |
| ピクセル数 | 1920×RGB×1080 | ピクセル |
| ピクセルピッチ | 0.17925 (H) × 0.17925 (V) | mm |
| ディスプレイエリア | 344.16×19359 | mm |
| 表示する色 | 16.7M | 色 |
| 送信モード | 通常は黒 | - |
| 表面処理 | AGタイプ 3H硬層 | - |
| 電力消費量 | セル総数 | |
| TC | 8100 | k |
| NTSC | 72 (種類) | % |
外部 寸法
インターフェース・ピン定義
| ピン | 名前 | 記述 |
| 1 | NC | 接続ができない このピンが開いているはず |
| 2 | NC | 接続ができない このピンが開いているはず |
| 3 | NC | 接続ができない このピンが開いているはず |
| 4 | NC | 接続ができない このピンが開いているはず |
| 5 | NC | 接続ができない このピンが開いているはず |
| 6 | NC | 接続ができない このピンが開いているはず |
| 7 | NC | 接続ができない このピンが開いているはず |
| 8 | NC | 接続ができない このピンが開いているはず |
| 9 | NC | 接続ができない このピンが開いているはず |
| 10 | NC | 接続ができない このピンが開いているはず |
| 11 | LCD_VCC | LCDロジックとドライバの電源 3.3V |
| 12 | LCD_VCC | LCDロジックとドライバの電源 3.3V |
| 13 | LCD_VCC | LCDロジックとドライバの電源 3.3V |
| 14 | NC | 接続ができない このピンが開いているはず |
| 15 | NC | 接続ができない このピンが開いているはず |
| 16 | NC | 接続ができない このピンが開いているはず |
| 17 | REV_SCAN |
低 → 正常モード 高さ →水平と垂直の逆スキャン |
| 18 | RXO0- | 負のLVDS差値データ入力 チャンネルO0 (奇数) |
| 19 | RXO0+ | 陽性LVDS微分データ入力 チャンネルO0 (奇数) |
| 20 | RXO1- | 負のLVDS差値データ入力 チャンネルO1 (奇数) |
| 21 | RXO1+ | 陽性LVDS微分データ入力 チャンネルO1 (奇数) |
| 22 | RXO2- | 負のLVDS微分データ入力 チャンネルO2 (奇数) |
| 23 | RXO2+ | 陽性LVDS差値データ入力 チャンネルO2 (奇数) |
| 24 | LCD GND | LCD ロジックとドライバ グラウンド |
| 25 | RXOCは | 負のLVDS差点クロック入力 (奇数) |
| 26 | RXOC+ | LVDSの正差クロック入力 (奇数) |
| 27 | LCD GND | LCD ロジックとドライバ グラウンド |
| 28 | RXO3- | 負のLVDS微分データ入力 チャンネルO3 (奇数) |
| 29 | RXO3+ | 陽性LVDS微分データ入力 チャンネルO3 (奇数) |
| 30 | RXE0 | 負のLVDS微分データ入力 チャンネルE0 (偶数) |
| 31 | RXE0+ | 陽性LVDS差値データ入力 チャンネルE0 (偶数) |
| 32 | RXE1- | 負のLVDS微分データ入力 チャンネルE1 (偶数) |
| 33 | RXE1+ | 陽性LVDS微分データ入力 チャンネルE1 (偶数) |
| 34 | LCD GND | LCD ロジックとドライバ グラウンド |
| 35 | RXE2- | 負のLVDS微分データ入力 チャンネルE2 (偶数) |
| 36 | RXE2+ | 陽性LVDS微分データ入力 チャンネルE2 (偶数) |
| 37 | RXECは | 負のLVDS差分クロック入力 (偶数) |
| 38 | RXEC+ | LVDSの正の差点クロック入力 (偶数) |
| 39 | RXE3 | 負のLVDS微分データ入力 チャンネルE3 (偶数) |
| 40 | RXE3+ | 陽性LVDS微分データ入力 チャンネルE3 (偶数) |

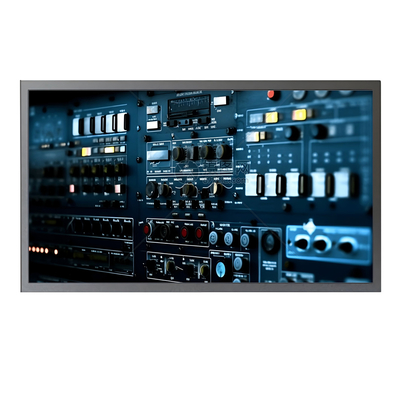

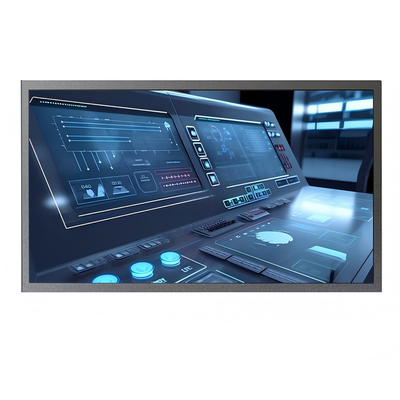

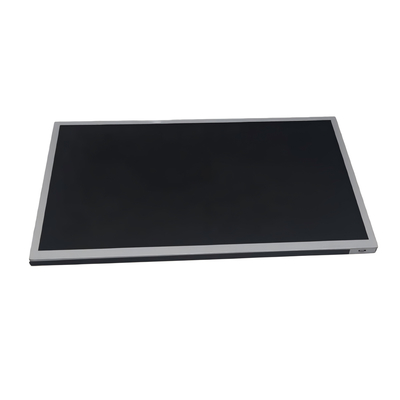

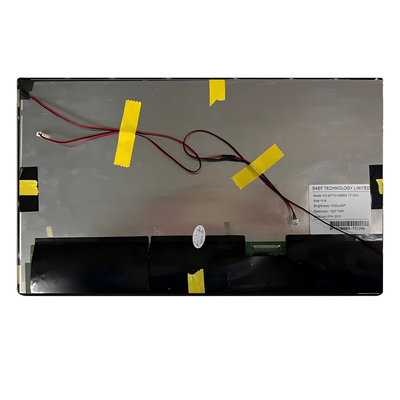

製品画像
