商品の詳細:
|
| スクリーンサイズ: | 15.6インチ 縦 | 明るさ: | 1000 cd/m² (Typ) |
|---|---|---|---|
| 決議: | FHD 1920 x 1080 | 視野角: | 85°/85°/85°/85° (CR≥10) |
| 作業温度: | -20°C ～ +70°C | インターフェース: | 30ピンのeDPインターフェース |
| 色深さ: | 16.7M カラー (6bit + FRC) | コントラスト比: | 800:1 (型) |
| LED 寿命: | 50,000時間の寿命 | 表面処理: | アンチグレア、3Hハードコーティング |
| 色域: | 72% NTSC | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 15.6インチTFTディスプレイモジュール,FHD TFTディスプレイモジュール,1000nit TFTディスプレイモジュール |
||
サンプルを依頼する支援チームに連絡してください販売2@saef.com.cn標準的なCTPソリューション (屋外使用に適し,工業用品) とカスタマイズオプション
仕様
| ポイント | 仕様 | ユニット |
| スクリーンサイズ | 15.6 斜面 | |
| ドライバ要素 | a-si TFTアクティブマトリックス | - |
| ピクセル数 | 1920×RGB×1080 | ピクセル |
| ピクセルピッチ | 0.17925 (H) × 0.17925 (V) | mm |
| ピクセル配置 | RGB垂直ストライプ | - |
| 表示する色 | 16.7m | 色 |
| 送信モード | 通常は黒 | - |
| 表面処理 | ハードコーティング (3H),反光 | - |
| 電力消費量 | セル 0.891W (最大) | - |
|
動作温度 |
-20°Cから+70°C | °C |
|
貯蔵温度 |
-30°Cから+80°C | °C |
外部 寸法
インターフェース・ピン定義
| ピン | シンボル | 記述 |
| 1 | NC | 接続なし (LCD試験用) |
| 2 | H_GND | 高速地 |
| 3 | ML1- | 補足信号線1 |
| 4 | ML1+ | トゥー・シグナル・メイン・レーン1 |
| 5 | H_GND | 高速地 |
| 6 | ML0- | 補足信号線 0 |
| 7 | ML0+ | 真のシグナル・メイン・レーン 0 |
| 8 | H_GND | 高速地 |
| 9 | AUX+ | 真の信号補助チャンネル |
| 10 | AUX- | 補完信号・補助チャンネル |
| 11 | H_GND | 高速地 |
| 12 | VCCS | 電源 +3.3V (典型的な) |
| 13 | VCCS | 電源 +3.3V (典型的な) |
| 14 | NC | 接続なし (LCD試験用) |
| 15 | GND | 地面 |
| 16 | GND | 地面 |
| 17 | HPD | ホットプラグ検出 |
| 18 | BL_GND | BL グラウンド |
| 19 | BL_GND | BL グラウンド |
| 20 | BL_GND | BL グラウンド |
| 21 | BL_GND | BL グラウンド |
| 22 | LED_EN | BL_LED変換器の信号を有効にする |
| 23 | LED_PWM | LED変換器のPWMディミング制御信号 |
| 24 | NC | 接続なし (LCD試験用) |
| 25 | NC | 接続なし (LCD試験用) |
| 26 | LED_VCCS | BL パワー |
| 27 | LED_VCCS | BL パワー |
| 28 | LED_VCCS | BL パワー |
| 29 | LED_VCCS | BL パワー |
| 30 | NC | 接続なし (LCD試験用) |

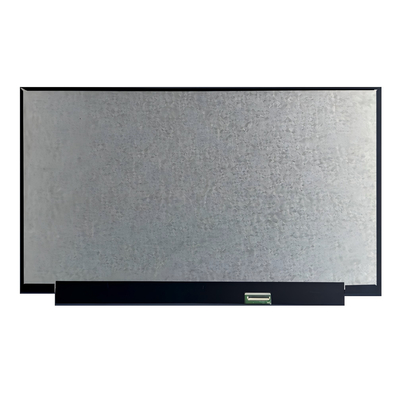

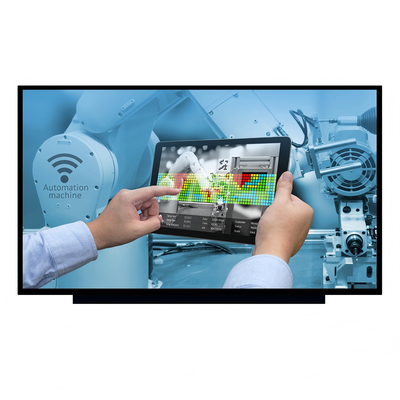

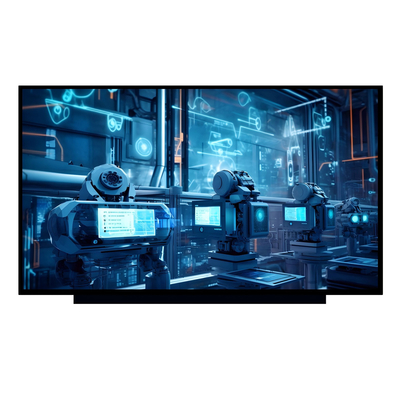

製品画像
