商品の詳細:
|
| 製品: | 2.4インチTFTの表示 | 決議: | 240*320 |
|---|---|---|---|
| タッチスクリーン: | 抵抗タッチ パネル | 見る方向: | IPS すべての視角 |
| インターフェース: | MCU | ピン番号: | 25ピン |
| 接続: | はんだ付けすること | 表面の光: | 250 Cd/m2 |
| ドライバーIC: | ST7789V | LEDの寿命: | 40千時間 |
| 準拠性: | REACHとRoHSに準拠している | ||
| ハイライト: | 240x320 TFT LCDの表示,MCUインターフェイスTFT LCD表示,2.4インチ TFT LCD ディスプレイ |
||
機械図
インターフェース・ピン定義
| 違う | PIN名 | I/O | 記述 |
| 1 | LED_K | オー | LED カソード |
| 2 | LED_A | オー | LEDアノード |
| 3 | GND | 私は | 地面 |
| 4 | VCC | 私は | 電源 2.8V ストレージ |
| 5 | IOVCC | 私は | 電源 2.8V/1.8V 電圧 |
| 6 | FMARK | オー | 涙効果の出力ピン |
| 7 | /CS | 私は | チップ選択信号の入力ピン |
| 8 | リセット | 私は | LCM リセット入力信号 |
| 9 | RS | 私は | 登録 選択 信号 |
| 10 | /WR | 私は | ストロブ信号入力ピンを書き |
| 11 | /RD | 私は | ストロブ信号入力ピンを読み |
| 12 | GND | 私は | 地面 |
| 13から20 | DB7-DB0 | I/O | データの表示 I/O |
| 21 | GND | 私は | 地面 |
| 22 | XR | オー | タッチパネルのピン |
| 23 | YD | オー | タッチパネルのピン |
| 24 | XL | オー | タッチパネルのピン |
| 25 | YU | オー | タッチパネルのピン |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC 特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
| 稼働電圧 | VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25°C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| 入力流出電流 | IIL について | - 1つ0 | - | 1.0 | mA | VIN=VDDまたはVSS |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| 供給電流 | もし | - | 80 | - | mA | - |
| 逆電圧 | ロープ | - | - | 5 | V | - |
| 電力消耗 | Pd | - | - | mW | - | |
| LCM の 照明 濃度 |
- |
- | 250 | - | Cd/m2 | If=80mA |
| LCMの均一性 | - | 80 | - | - | % | If=80 mA |
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | |||
| ミニ | タイプ | マックス | ||||||
| 1 | 応答時間 | トル+Tf | 25°C | - | 15 | - | ミス | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 7.1 | - | - | |
| 3 | コントラスト率 | C.C. |
θ=0 正常視角 |
- | 250 | - | - | |
| 4 |
観る 角度
|
ほら | θR | CR>10 | - | 80 | - | レベル |
| θL | - | 80 | - | |||||
| ヴェル | Θ+ | - | 80 | - | ||||
| ほら | - | 80 | - | |||||

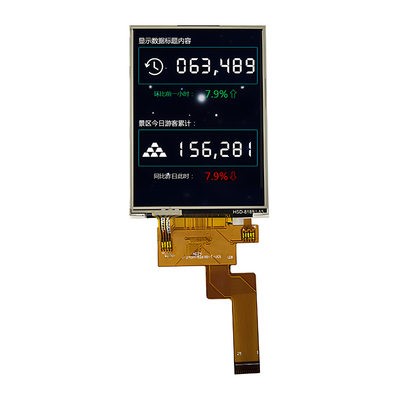

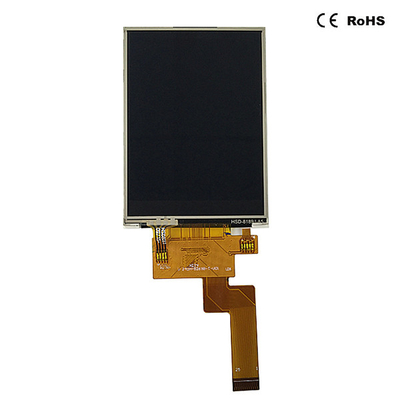

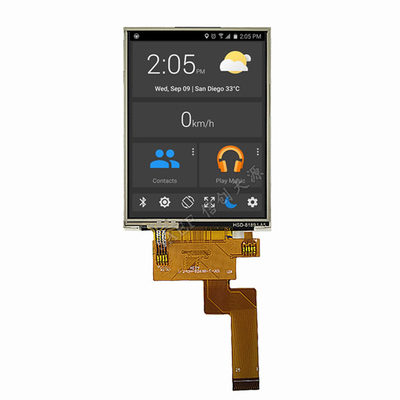

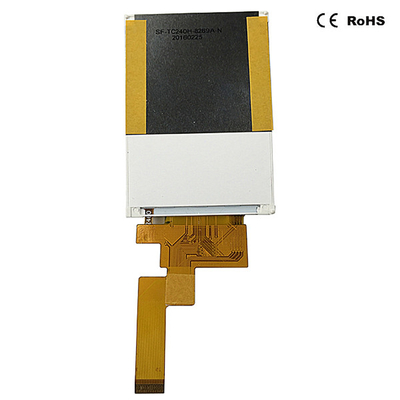

2.4"インチ TFT LCD ディスプレイ リアル製品デモ
