商品の詳細:
|
| キーワード: | 8インチTFT LCD | 決議: | 1920年*1200年 |
|---|---|---|---|
| インターフェース: | LVDS | ピン: | 45のピン |
| タッチスクリーン: | 入手可能/オプション | 表面の光: | 1200 cd/m2 (ニット) |
| LEDの寿命: | 40千時間 | 見る方向: | すべての視野角 |
| 接続: | コネクタタイプ | 作業温度: | 30°Cから+85°C |
| ドライブボード: | 入手可能/オプション | LED電流常数: | 入手可能/オプション |
| 準拠性: | REACHとRoHSに準拠している | 証明: | ISO9001:2015 / ISO14000:2015 |
| ハイライト: | 1200ニット TFT LCD,8インチTFT LCD,FHD TFT LCD |
||
8インチTFT液晶ディスプレイ - 高明るさ,Full HD解像度 産業用および屋外用!
製品仕様
| パラメータ | 仕様 | ユニット | コメント |
| 輪郭のサイズ | 181.7 (H) ×119.8 (V) ×5.5 (T) | mm | 霧 |
| アクティブ エリア | 172.224 (H) ×107.640 (V) | mm | 注記 11 |
| 亮度 | 1000〜1200 | cd/m2 | - |
| ピクセル数 | 1920 ((H) xRGB×1200 (V) | ピクセル | - |
| ピクセルピッチ | 29.9 ((H) ×3×89.7 ((V) | μm | - |
| ピクセル配置 | RGB垂直ストライプ | - | - |
| 表示する色 | 16.7M | - | - |
| 色域 | 70% (最低),75% (典型) | CF @C ライト | |
| 表示モード | 通常は黒 | - | - |
| 見る方向 | 85/85/85/85 (タイプ) 80/80/80/80 (ミニ) | デグ | CR>=10 |
| 体重 | TBD | グラム | - |
| インターフェース | 2ポートのLVDS ((8bit) | - | - |
| IC | FL5893DA | 注記 12 |
機械図
ピン説明
| 違う 違う | シンボル | 機能 | 違う 違う | シンボル | 機能 |
| 1 | VLED | LED バックライト (カソード) の電源 | 24 | GND | 地面 |
| 2 | VLED | LED バックライト (カソード) の電源 | 25 | OLV2P | LVDS差分データ入力 陽性 |
| 3 | VLED+ | LED バックライト (アンード) の電源 | 26 | OLV2N | LVDS差分データ入力 |
| 4 | VLED+ | LED バックライト (アンード) の電源 | 27 | GND | 地面 |
| 5 | NC | 繋がりがない | 28 | OLVCLKP | LVDS差分データ入力 陽性 |
| 6 | GND | 地面 | 29 | OLVCLKN | LVDS差分データ入力 |
| 7 | ELV3P | LVDS差分データ入力 陽性 | 30 | GND | 地面 |
| 8 | ELV3N | LVDS差分データ入力 | 31 | OLV1P | LVDS差分データ入力 陽性 |
| 9 | GND | 地面 | 32 | OLV1N | LVDS差分データ入力 |
| 10 | ELV2P | LVDS差分データ入力 陽性 | 33 | GND | 地面 |
| 11 | ELV2N | LVDS差分データ入力 | 34 | OLV0P | LVDS差分データ入力 陽性 |
| 12 | GND | 地面 | 35 | OLV0N | LVDS差分データ入力 |
| 13 | ELVCLKP | LVDS差分データ入力 陽性 | 36 | GND | 地面 |
| 14 | ELVCLK N | LVDS差分データ入力 | 37 | I2C _SDA | I2Cのデータ入力/出力 (このピンを開けるようにしてください) |
| 15 | GND | 地面 | 38 | I2C _SCL | I2Cの時計信号は,このピンを開いてください. |
| 16 | ELV1P | LVDS差分データ入力 陽性 | 39 | VDD_OTP | OTP回路の電源は,このピンを開いてください. |
| 17 | ELV1N | LVDS差分データ入力 | 40 | EEPEN | ピンだけ試してください. |
| 18 | GND | 地面 | 41 | VDDIN | 電源 |
| 19 | ELV0P | LVDS差分データ入力 陽性 | 42 | VDDIN | 電源 |
| 20 | ELV0N | LVDS差分データ入力 | 43 | VDDIN | 電源 |
| 21 | GND | 地面 | 44 | VDDIN | 電源 |
| 22 | OLV3P | LVDS差分データ入力 陽性 | 45 | VDDIN | 電源 |
| 23 | OLV3N | LVDS差分データ入力 |
オプティカル仕様
| パラメータ | シンボル | 条件 | ミン | タイプする | マックス | ユニット | コメント | |
|
視角範囲 |
横軸 |
Θ3 |
CR > 10 |
80 | 85 | - | デグ |
注記61 |
| Θ9 | 80 | 85 | - | デグ | ||||
|
垂直 |
Θ12 | 80 | 85 | - | デグ | |||
| Θ6 | 80 | 85 | - | デグ | ||||
| コントラスト比 | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF 注記 6.2/63 |
||
| 細胞伝播 | トル | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C ライトノート64 |
||
| レイ | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| ジ | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| による | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| ワイ | 0.318 | 0.338 | 0.358 | |||||
| 色域 | Θ = 0 | 70 | 75 | - | % | |||
| 応答時間 | トル+Tf |
Ta=25 C Θ = 0 |
- |
30 | 35 | ms | 注記65 | |
信頼性試験パラメータ
| 違う | ポイント | 条件 |
| 1 | 高温貯蔵試験 (HTS) | 85°C 240時間 動作しない |
| 2 | 低温貯蔵試験 (LTS) | -30°C 240時間 動作しない |
| 3 | 高温操作試験 (HTO) | 85°C 240時間稼働 |
| 4 | 低温動作試験 (LTO) | -30°C 240時間稼働 |
| 5 | 熱湿度 動作試験 (THO) | 60°C/90%RH, 240時間,稼働 |
| 6 | 熱循環貯蔵試験 (TST) | -30~80°C,100サイクル,1時間/サイクル,動作しない |
|
7 |
画像貼り付け |
5*5 パターン,1時間 25°C±2°Cチェック パターン グレー127 3分後,壁は完全に切断されなければなりません. |

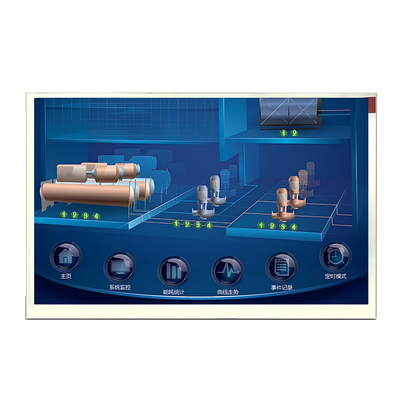

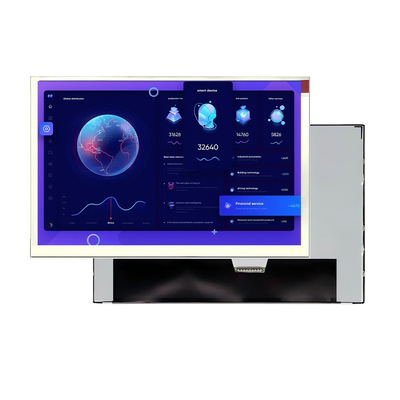

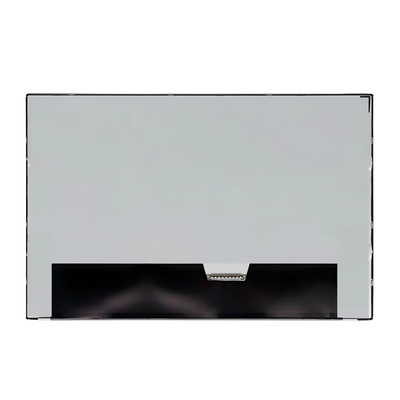

製品画像
