商品の詳細:
|
| 製品: | 2.0インチ TFT LCD | ディスプレイ技術: | IPS,あらゆる角度から見る |
|---|---|---|---|
| 決議: | 240×320ドット | インターフェース: | 8 ビット パラレル |
| ピン番号: | 22ピン | 接続: | ZIF (カスタマイズ可能) |
| 表面の光: | 400 Cd/m2 | 作業温度: | -20°Cから+70°C |
| コントラスト比: | 800：1 | 色: | 262K |
| 保証: | 1 年 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 240x320tft LCDディスプレイモジュール,400 ニット TFT LCD ディスプレイ モジュール,IoTデバイス TFT-LCDディスプレイモジュール |
||
この製品について 2インチ IPS TFT LCD ディスプレイ: SFTO200JY-7251AN
2インチ高明るさの IPS TFT-LCD ディスプレイ モジュールで IoT プロジェクトを向上させてくださいこのコンパクトディスプレイは240x320ピクセル解像度を持っています素晴らしいビジュアルと鮮やかな色で あなたのアイデアを生き生きとさせる
主要な特徴と利点:
応用:
なぜ私たちのディスプレイモジュールを 選ぶのか?
2インチ高明るさ IPS TFT-LCDディスプレイは 性能,耐久性,柔軟性のために作られています卓越した視覚的透明性とデザインの多様性を活用して IoT アプリケーションのユーザーインタラクションを向上させてください信頼性の高い機能とユーザーフレンドリーな統合により,あなたの革新的なアイデアを市場に持ち込む上で最も重要なことに集中することができます.
今日 注文 する!
究極のディスプレイソリューションで IoT デバイスのプロジェクトを変革してください 2インチハイブライト IPS TFT-LCD ディスプレイモジュールを今日注文して価格も. アメリカ全土で出荷できる!
製品仕様
| ポイント | 仕様 |
| 表示モード | 通常は黒色で 伝達性がある |
| 見る方向 | すべて |
| 色 | 262K |
| ドライブIC | ST7789P3 |
| インターフェースタイプ | 4ワイヤーSPI |
| 尺寸の輪郭 | 34.60 (W) x 47.80 (H) x 2.03 (T) |
| LCDアクティブエリア LCD | 30.60 ((W) × 40.80 ((H) |
| 決議 | 240 RGB ((H) × 320 ((V) |
| ピクセルピッチ | 0.1275 (W) × 0.1275 (H) |
| 表面ライトネス | 400 ニット |
メカニカル次元
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトの特徴
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
60 |
- そうだ |
mA |
| 運用寿命 |
- そうだ |
30000 | 40000 |
- そうだ |
時間 |
インターフェース・ピン定義
|
ピン |
シンボル | 記述 |
| 1 | LED+ | バックライトのアンード |
| 2 | LED | バックライトのカソード |
| 3〜4 | NC | |
| 5 | IOVCC | インターフェースの電源 (8.8V-3.3V) |
| 6 | VCC | アナログ用の電源 (2.8V-3.3V) |
| 7〜14 | DB7-DB0 | パラレルデータ入力/出力 |
| 15 | RD |
8080 MCU の平行インターフェースで読み込みを有効にする. |
|
16 |
WR |
パラレルインターフェースで書き込みを有効にする. 4行連続インターフェースでデータ/コマンド選択ピンを表示する. |
|
17 |
RS |
登録 ピンを選択 RS= √ 1 √: データを表示する. RS=0: コマンドデータ |
| 18 | CS |
チップ選択ピン (LoSw オン) |
| 19 | TE | 切断効果信号は,MCUをフレームメモリに同期するために使用されます |
| 20 | リセット | LCM リセットピン |
| 21 | SDA | シリアルデータ入力/出力 |
| 22 | GND | 地面 |
オプティカル特性
| ポイント | シンボル | 条件 | ミン | タイプする | マックス | ユニット |
|
伝播性 (極化器なし) |
T (%) |
- |
- |
(4.50) |
- |
% |
|
トランスミテンス 極化器) |
T (%) |
- |
- |
(12.20) について |
- |
% |
| コントラスト比 | CR |
Θ=0 通常表示 角度 |
640 | 800 |
- |
- |
| 応答時間 | TR +TF |
- |
30 | 40 |
msec |
|
| 色域 | S(%) | 54 | 60 |
- |
% |

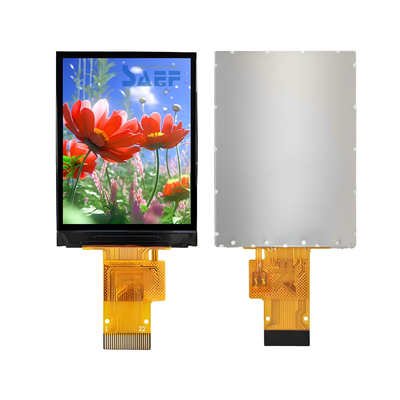

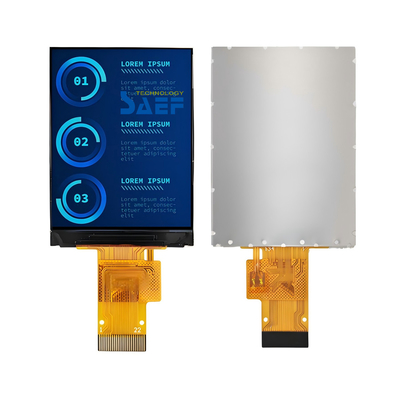

製品画像
追加オプション: SPI インターフェース (モデル:SFTO200JY-7250AN)
