商品の詳細:
|
| 製品: | 2.8インチTFT LCD | 決議: | 480 x 640 (VGA) |
|---|---|---|---|
| 色: | 262K | ディスプレイタイプ: | IPS TFT液晶 |
| インターフェース: | RGB | 視角: | 80°/80°/80°/80° (L/R/U/D) |
| ドライバーIC: | ST7701S | 太陽光で読み取れる: | そうだ |
| 表面照明度: | 1000 cd/m2 (ニット) | 適用する: | 産業用HMI,屋外機器 |
| バックライトの寿命: | 40千時間 | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 日光可視 TFT LCD ディスプレイ,480×640 インダストリアルディスプレイモジュール,1000nits TFT LCD ディスプレイ |
||
| ポイント | 仕様 | ユニット |
| スクリーンサイズ | 2.8インチ | 角形 |
| ピクセル数 | 480RGB (H) ×640 (V) | ピクセル |
| ディスプレイエリア | 43.2 ((H) x57.6 ((V) | mm |
| ピクセルピッチ | 0.09 ((H) x0.09 ((V) | mm |
| 図面の次元 | 46.2×65.2×2.3±02 | mm |
| ピクセル配置 | RGB垂直ストライプ | ―― |
| 表示モード | 通常は黒 | ―― |
| 見る方向 (目) | すべて | ―― |
| 色を表示する | 262K | ―― |
| 照明度 (cd/m2) | 1100 | ニット |
| コントラスト比 | 1200:1 | ―― |
| インターフェース | RGB | |
| バックライト | LEDサイドライトタイプ | ―― |
| ドライブIC | ST7701S | |
| 操作温度 | -20~70 | °C |
| 貯蔵温度 | -30~80 | °C |
高明るさ 1000nits 2.8インチ TFT LCD ディスプレイは,強力で汎用的で高性能なディスプレイを求めるプロの究極のソリューションです.卓越した明るさと鮮明さでデバイスを上げます産業から消費者電子機器まで様々な用途に対応しています
外部 寸法
インターフェース・ピン定義
| ピンナンバー | シンボル | 機能 |
| 1 | LEDA | LEDバックライト (カソード) |
| 2 | LEDK | LEDバックライト (カソード) |
| 3 | GND | 地面 |
| 4 | VDD | 電源 2.8~3.3V |
| 5 | GND | 地面 |
| 6 | リセット | 入力をリセットする |
| 7 | GND | 地面 |
| 8~25 | DB17~DB0 | RGBブルーのデータ入力 |
| 26 | GND | 地面 |
| 27 | SDA | SPI インターフェースクロック |
| 28 | SCL | SPI インターフェースクロック |
| 29 | CS | チップ入力ピンを選択 |
| 30 | HSYNC | RGB インターフェースの動作のためのライン同期信号 |
| 31 | HSYNC | RGB インターフェースの動作のためのフレーム同期信号 |
| 32 | PCLK | RGB インターフェースの動作のためのドットクロック信号 |
| 33 | DE | RGB インターフェースの操作のためのデータ有効信号 |
| 34 | GND | 地面 |
電気特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| デジタル電源電圧 | VDDI | - | - | - | |
| 入力信号 電圧 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
バックライトユニット (GND=0V)
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IL | - | 45 | 60 | mA |
| LED電圧 | VL | - | 11.2 | 13.6 | V |
| LEDの使用寿命 | HR | 40000 | - | - | 時数 |
オプティカル仕様
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 白色照明度 (中央) | Lv |
Θ=0 普通 観る 角度 IBL=80mA |
1000 | 1100 | - そうだ | cd/m2 | |
| 応答時間 | トル+Tf | - そうだ | 35 | 40 | ms | ||
| コントラスト比 | CR | 900 | 1200 | - そうだ | - そうだ | ||
|
色 染色性 (CIE1931) |
白い |
Wx | 0.278 | 0.308 | 0.338 | ||
| ワイ | 0.309 | 0.339 | 0.369 | ||||
|
視角 |
ホール |
ΘL |
CR≥10 |
- そうだ | 80 | - そうだ | |
| ΘR | - そうだ | 80 | - そうだ | ||||
|
オーバー |
オーケストラ | - そうだ | 80 | - そうだ | |||
| ΘD | - そうだ | 80 | - そうだ | ||||
| 照明の均一性 | 平均 | Θ=0 | 80 | 90 | - そうだ | % | |
| 色域 | NTSC | Θ=0 | 65 | 70 | - そうだ | % | |

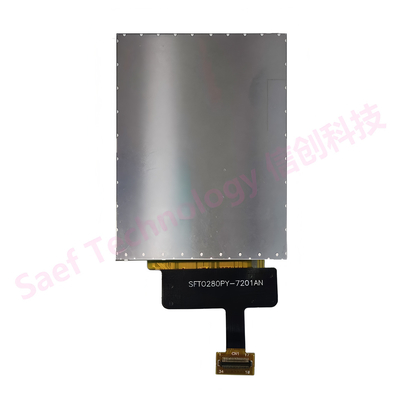

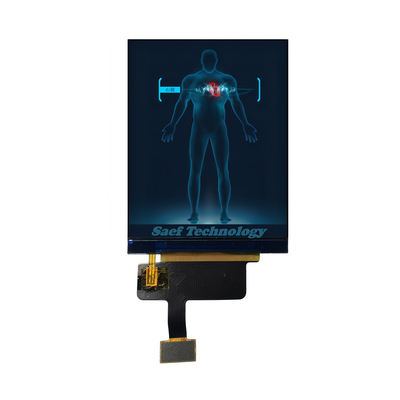

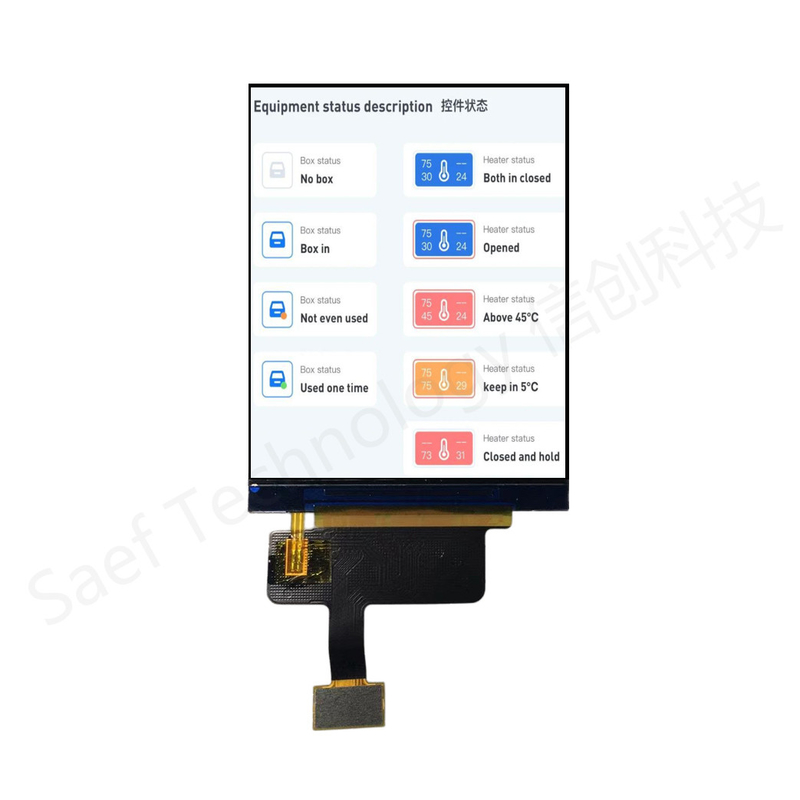

製品画像
