商品の詳細:
|
| モデル番号: | SFTO2150RX-7320AN | スクリーンサイズ: | 21.5インチ 対角 |
|---|---|---|---|
| 決議: | 1920×1080 ピクセル (RGBストライプ) | 明るさ: | 500 cd/m2 |
| 作業温度: | -30°Cから+80°C | コントラスト比: | 10001 (タイプ) |
| インターフェース: | 2チャネルLVDS (2ピクセル/クロック) | バックライト: | 50千時間 |
| 消費電力: | 20.96W (LCD: 3.5W +バックライト: 17.46W) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 500 cd/m2 インダストリアル TFT LCD,21.5インチ産業用TFT LCD,ワイド温度範囲TFT LCD |
||
超頑丈な 21.5 インチ FHD TFT LCD
SFTO2150RX-7320ANは 妥協のない視覚性能を求める産業用システムに 軍用レベルの信頼性を提供します 500ニット明るさと1000:1コントラスト比でこの太陽光で読み取れるディスプレイは医療診断で優れています航空宇宙管制とオフショア操作
極端 な 状況 に 備え て 設計 さ れ た
認証された信頼性 (IEC標準):
240hrs @85°C/85%RH 動作
100サイクル熱ショック (-30°C~60°C)
ESD保護: ±15kV (空気), ±8kV (接触)
医療画像: 手術用モニター,MRIコンソール
航空機器: コックピットディスプレイ,飛行制御システム
海兵:航海橋,エンジン室のパネル
産業 4.0:HMI コンピュータ,ロボット,SCADA
EU指令:ROHS 2011/65/EU,REACH SVHC,EN 55032 EMC
安全証明書:UL 60601-1 (医療),DNV-GL (海洋)
保証: 1 年間の機能交換
HSF: ハロゲンのない建築物
カスタマイズ要求
連絡先販売2@saef.com.cnIP65 密封版,容量感触オプション,またはカスタムベーゼル設計
仕様
| ポイント | 仕様 | ユニット |
| アクティブ画面サイズ | 21.5 | インチ |
| ピクセル数 | 1920×1080 | ピクセル |
| ディスプレイエリア | 476.64 (H) × 268.11 (V) | mm |
| ベゼル開口 | 479.84 (H) x 271.3 (V) | mm |
| 図面の次元 | 495.6 ((H) x 292.4 ((V) x 10.35 ((D) | mm |
| ライトランス ホワイト | 500 (中心1点,タイプ) | cd/m2 |
| 電源入力電圧 | 12 (種類) | V |
| 電源の電圧 | 5.0 (タイプ) | V |
| 電力消費量 | 合計 = 20.96 (タイプ) | W |
| コントラスト比 | 1000:1 | - そうだ |
| 応答時間 | 14 (タイプ) (GからG) | ms |
| 色温 | TBD | K |
| 体重 | TBD (タイプ) | キロ |
| 動作温度 | -30 ~ 80 | °C |
| 貯蔵温度 | -30 ~ 85 | °C |
オプティカル特性
| パラメータ | シンボル | 条件 | ミン | タイプする | マックス | ユニット | ||
|
視角 範囲 |
横軸 |
Θ3 |
CR > 10 |
85 | 89 | - | デグ | |
| Θ9 | 85 | 89 | - | デグ | ||||
|
垂直 |
Θ12 | 85 | 89 | - | デグ | |||
| Θ6 | 85 | 89 | - | デグ | ||||
| 照明 コントラスト比 | CR |
Θ = 0 となります (中央) 普通 観る 角度 |
450 | 500 | ||||
| 細胞伝播 | トル | - | 3.55 | - | % | |||
| 白色照明の均一性 | ΔY | 75 | 80 | - | % | |||
|
複製 色の |
ホワイト |
Wx | 0.283 | 0.313 | 0.343 | - | ||
| ワイ | 0.299 | 0.329 | 0.359 | - | ||||
|
赤色 |
Rx | 0.607 | 0.637 | 0.667 | - | |||
| レイ | 0.320 | 0.350 | 0.380 | - | ||||
|
緑色 |
Gx | 0.266 | 0.296 | 0.326 | - | |||
| ジ | 0.590 | 0.620 | 0.650 | - | ||||
|
青い |
Bx | 0.120 | 0.150 | 0.180 | - | |||
| による | 0.02 | 0.05 | 0.08 | - | ||||
|
反応 時間 |
GTG | Tg | 14 | 25 | ms | |||
| クロストーク | CT |
- |
- |
2.0 | % | |||
バックライトの特徴
| パラメータ | シンボル | 価値 | ユニット | ||
| ミン | タイプする | マックス | |||
| LEDライトバー入力電圧 | VPIN | 46.5 | 48.5 | 51.5 | V |
| LEDライトバー 入力電流総量 | IPIN | --- | 360 | mA | |
| LEDの寿命 | LLED | 40000 | 50000 | --- | 時間 |
| 電力消費量 | PBL | 17.46 | W | ||
外部 寸法
インターフェース・ピン定義
| P中 | シンボル | 機能 |
| 1 | RXO0- | 陰性 ピクセル0の伝送データ (ODD) |
| 2 | RXO0+ | ポジティブ ピクセル0の伝送データ (ODD) |
| 3 | RXO1- | 陰性 ピクセル1の伝送データ (ODD) |
| 4 | RXO1+ | ポジティブ ピクセル1の伝送データ (ODD) |
| 5 | RXO2- | 陰性 ピクセル2の伝送データ (ODD) |
| 6 | RXO2+ | ポジティブなPixel 2の伝送データ (ODD) |
| 7 | GND | パワーグラウンド |
| 8 | RXOCは | 負の伝送クロック (ODD) |
| 9 | RXOC+ | ポジティブ・トランスミッション・クロック (ODD) |
| 10 | RXO3- | 陰性 ピクセル3の伝送データ (ODD) |
| 11 | RXO3+ | ポジティブなPixel 3の伝送データ (ODD) |
| 12 | RXE0 | 陰性 ピクセル0の伝達データ (EVEN) |
| 13 | RXE0+ | ポジティブ ピクセル0の送信データ (EVEN) |
| 14 | GND | パワーグラウンド |
| 15 | RXE1- | 陰性 ピクセル1の伝送データ (EVEN) |
| 16 | RXE1+ | ポジティブ ピクセル1の伝送データ (EVEN) |
| 17 | GND | パワーグラウンド |
| 18 | RXE2- | 陰性 ピクセル2の伝達データ (EVEN) |
| 19 | RXE2+ | ポジティブなPixel 2の伝送データ (EVEN) |
| 20 | RXECは | 負の伝送クロック (EVEN) |
| 21 | RXEC+ | ポジティブトランスミッションクロック (EVEN) |
| 22 | RXE3 | 陰性 ピクセル3の伝送データ (EVEN) |
| 23 | RXE3+ | ポジティブなPixel 3の送信データ (EVEN) |
| 24 | GND | パワーグラウンド |
| 25 | NC | 接続ができない このピンが開いているはず |
| 26 | NC | 接続ができない このピンが開いているはず |
| 27 | NC | 繋がらない |
| 28 | VDD |
電源: +5V |
| 29 | VDD | |
| 30 | VDD |

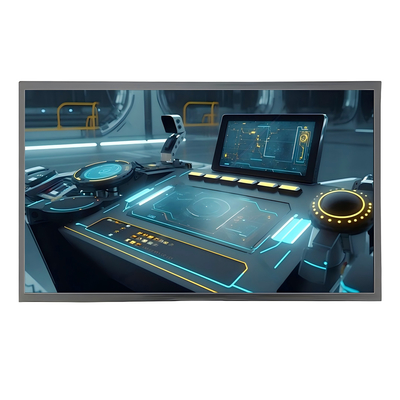

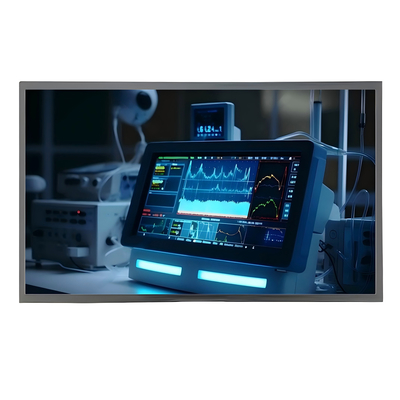

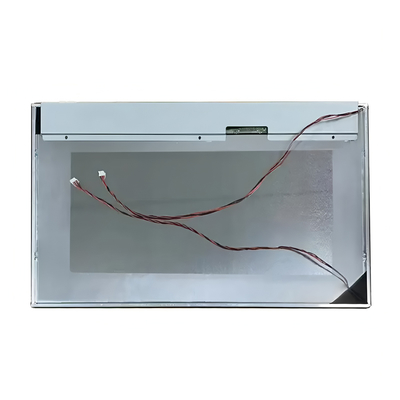

製品画像
