商品の詳細:
|
| モデル番号: | SFTO2700SM-7317AN | スクリーンサイズ: | 27インチ |
|---|---|---|---|
| 解像度: | 1920×1080 ピクセル (RGBストライプ) | 明るさ: | 350 Cd/m2 |
| 作業温度: | 0°Cへの+50°C | コントラスト比: | 10001 (タイプ) |
| インターフェース: | 2チャネルLVDS (2ピクセル/クロック) | 応答時間: | 14ms (オン/オフ,Typ.) |
| バックライト: | 30千時間 | 表面処理: | 反光 3H 硬さ |
| 電源入力: | 5V±10% (最大5.5V) | 準拠性: | REACHとRoHSに準拠している |
| ハイライト: | 350 cd/m2 産業用TFT LCD,Dual LVDS 産業用TFT LCD,27インチ産業用TFT LCD |
||
制御室向け産業用27インチディスプレイ
SFTO2700SM-7317ANは、フルHD解像度と産業用堅牢性を組み合わせ、制御室、医療機器、自動化システムに最適です。350 cd/m²の輝度と89°の視野角により、過酷な照明条件下でも鮮明な視覚化を実現します。
エンジニア向けの主な利点
✅ 産業用信頼性
0℃～50℃での動作（保管 -20℃～60℃）
74.25MHzクロック周波数のデュアルLVDSインターフェース
3H傷防止アンチグレア表面
✅ 光学性能
鮮明なグレースケール表示のための1000:1コントラスト比
14ms応答時間（黒から白への遷移）
CIE1931色度座標（白色点 x=0.283/y=0.289）
✅ 簡単な統合
ロック可能なJAE FI-X30HLコネクタ
DE専用タイミングモード（HSYNC/VSYNC不要）
VESA対応取り付けポイント
認定された堅牢性
72時間高温試験 @60℃
24サイクル熱衝撃（-20℃⇋60℃）
ESD保護：IEC 61000-4-2に準拠した±8kV（接触）
プロセス制御技術：SCADAシステム、制御室ディスプレイ
医療機器：手術用モニター、診断コンソール
ラボ自動化：顕微鏡モニター、分析装置
デジタルサイネージ：産業用インフォテインメントシステム
ISO認証：9001:2015（品質）、14001:2015（環境）
EMC：EN 55032:2015準拠
保証：機能不全に対して2年間
内容物：ESD保護パッケージ、取り付け図面（DXF）
カスタマイズのリクエスト
お問い合わせ sales2@saef.com.cn IP65密閉バージョン、静電容量式タッチオプション、またはカスタムベゼルデザインについては、までご連絡ください。
仕様
| 項目 | 単位 | 仕様 |
| 画面対角 | mm | 27.0インチ |
| 有効表示領域 | mm | 597.888(H) x 336.312(V) |
| ピクセル H x V | - | 1920(x3) x 1080 |
| ピクセルピッチ | um | 31.14（1つのトライアドあたり）x31.14 |
| ピクセル配置 | - | R.G.B. 垂直ストライプ |
| 表示モード | - | ノーマリーブラック |
| 応答時間 | ミリ秒 | 14ms（標準、オン/オフ） |
| 重量 | グラム | TBD |
| 電気インターフェース | - | デュアルチャンネルLVDS、8ビットRGBデータ入力 |
| サポートカラー | - | 1670万色 |
| 表面処理 | - | アンチグレア、3H |
| 動作温度 | ℃ |
0～+50 |
| 保管温度 | ℃ | -20～+60 |
外形寸法
インターフェースピン定義
| ピン番号 | 記号 | 説明 |
| 1 | RxO0- | 負のLVDS差動データ入力（奇数データ） |
| 2 | RxO0+ | 正のLVDS差動データ入力（奇数データ） |
| 3 | RxO1- | 負のLVDS差動データ入力（奇数データ） |
| 4 | RxO1+ | 正のLVDS差動データ入力（奇数データ） |
| 5 | RxO2- | 負のLVDS差動データ入力（奇数データ） |
| 6 | RxO2+ | 正のLVDS差動データ入力（奇数データ） |
| 7 | BIST | BIST |
| 8 | RxOCLK- | 負のLVDS差動クロック入力（奇数クロック） |
| 9 | RxOCLK+ | 正のLVDS差動クロック入力（奇数クロック） |
| 10 | RxO3- | 負のLVDS差動データ入力（奇数データ） |
| 11 | RxO3+ | 正のLVDS差動データ入力（奇数データ） |
| 12 | RxE0- | 負のLVDS差動データ入力（偶数データ） |
| 13 | RxE0+ | 正のLVDS差動データ入力（偶数データ） |
| 14 | GND | グランド |
| 15 | RxE1- | 負のLVDS差動データ入力（偶数データ） |
| 16 | RxE1+ | 正のLVDS差動データ入力（偶数データ） |
| 17 | GND | グランド |
| 18 | RxE2- | 負のLVDS差動データ入力（偶数データ） |
| 19 | RxE2+ | 正のLVDS差動データ入力（偶数データ） |
| 20 | RxECLK- | 負のLVDS差動クロック入力（偶数クロック） |
| 21 | RxECLK+ | 負のLVDS差動クロック入力（偶数クロック） |
| 22 | RxE3- | 負のLVDS差動データ入力（偶数データ） |
| 23 | RxE3+ | 正のLVDS差動データ入力（偶数データ） |
| 24 | GND | グランド |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | 未接続 |
| 28 | VDD | 電源入力電圧5V |
| 29 | VDD | 電源入力電圧5V |
| 30 | VDD | 電源入力電圧5V |
光学特性
| パラメータ | 条件 | 最小 | 標準 | 最大 | 単位 | |
|
視野角 (CR>10) |
水平 | θL | 89 | - |
度 |
|
| θR | 89 | - | ||||
| 垂直 | θT | 89 | - | |||
| θB | 89 | - | ||||
| コントラスト比 | 中央 | 700 | 1000 | - | - | |
| 応答時間 | Tr+Td | - | 14 | 20 | ms | |
|
CF色度 (CIE1931) |
赤 x |
標準 -0.03 |
0.646 |
標準 +0.03 |
- | |
| 赤 y | 0.341 | - | ||||
| 緑 x | 0.327 | - | ||||
| 緑 y | 0.612 | - | ||||
| 青 x | 0.143 | - | ||||
| 青 y | 0.041 | - | ||||
| 白 x | 0.283 | - | ||||
| 白 y | 0.289 | - | ||||
| 白色の中心輝度 | YLI | 300 | 350 | cd/m2 | ||
バックライト特性
| パラメータ | 記号 | 値 | 単位 | ||
| 最小 | 標準 | 最大 | |||
| ライトバー入力電圧 | VLED | 51 | 54 | 57 | V |
| ライトバー入力電流 | ILED | - | 480 | - | mA |
| LED寿命 | LBL | 20000 | 30000 | - | 時間 |

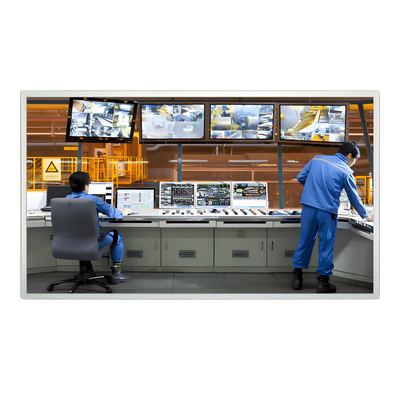

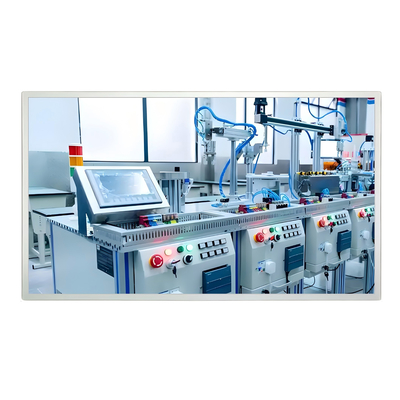

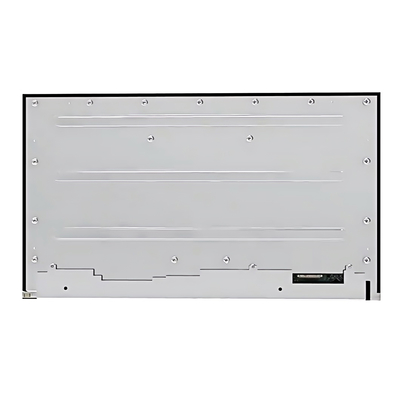

製品画像
