商品の詳細:
|
| スクリーンサイズ: | 23.8インチ 対角 | 解像度: | 1920×1080 ピクセル (RGBストライプ) |
|---|---|---|---|
| 明るさ: | 350 Cd/m2 | インターフェース: | LVDS (2ポート、8ビット) |
| 色域: | 72% NTSC | 色深さ: | 1677万色 (6-bit Hi-FRC) |
| 見方: | 広い視角 (低反射) | 貯蔵温度: | 0°Cへの+50°C |
| 作業温度: | -20°C から +60°C | 電源: | 5V DC (4.5V–5.5V) |
| タッチ技術: | 容量感触パネル | バックライトの寿命: | 501000時間 (LED, @25°C) |
| 表面硬さ: | ≥6H (反光,霧 10%) | コントラスト比: | 800:1 (標準的) |
| IC オプション: | EETI, EXC3189 | 環境耐性: | 霧/表面水中で機能 |
| 準拠性: | RoHS,REACH,ハロゲンフリー,ISO 9001/14001 (EU/米国認証) | ||
| ハイライト: | EU/米国認定工業用LCDディスプレイ,350 cd/m2 産業用液晶ディスプレイ,23.8 産業用TFT液晶ディスプレイ |
||
EU/USアプリケーションを要求するための超信頼性23.8 "FHD TFT LCD
SFTO2380HY-7253ACTは、北米およびヨーロッパ全体で産業および商業用に設計された高性能23.8インチTFT LCDモジュールです。完全なHD解像度（1920×1080）、LVDSインターフェイス、および拡張動作温度範囲（0°C〜 +50°C）を備えたこのディスプレイは、工場、医療施設、屋外キオスクなどの過酷な環境で例外的な明快さと信頼性を提供します。 ROHS、REACH、およびISOの基準に認定されているため、厳しいEU/米国の規制要件を満たしています。
産業用グレードの耐久性：アンチグレアハードコーティング（6H表面）は、傷、化学物質、水分に耐えます。
高速LVDSインターフェイス：デュアルポートLVD（2x8ビット）により、リアルタイム制御システムのシームレスなデータ送信が保証されます。
50,000時間のLEDバックライト：PWMの調光サポートを備えたエネルギー効率の高い設計、電力消費量を30％対CCFLに削減します。
静電容量のタッチレディ：オプションのEXC3189タッチICは、グローブ/ウェットサーフェス操作（I²C/USBインターフェイス）をサポートします。
広い温度動作：凍結条件（0°C）から高熱産業環境（+50°C）までの信頼性の高いパフォーマンス。
光学能力：300 cd/m²の明るさ、16.7mの色、および日光の読みやすさのための低反射技術。
堅牢な構造：スリム8.2mmプロファイル、振動/ドロップテスト（高さ60cm）、およびESDが保護されています（±15kV空気/±8kV接触排出）。
簡単な統合：5V DC電源入力、I²C-調整可能なVCOM、プラグアンドプレイLVDSコネクタ（StarConn 300B30-0000RA-M4）。
認定信頼性：120時間の熱サイクリング（-10°C↔+60°C）、湿度テスト（90％RH）、およびハロゲンを含まない材料。
産業コントロールパネル（自動化、ロボット工学）
医療診断機器
デジタルサイネージと公開情報が表示されます
PO/小売端末
輸送インフォテインメントシステム
SAEFテクノロジー（深Shenzhen）が製造したSFTO2380HY-7253ACTは、軍事グレードの回復力と最先端のディスプレイテクノロジーを組み合わせています。そのLVDSインターフェイスは、Raspberry Pi、Nvidia Jetson、およびIndustrial PCとの統合を簡素化し、ROHS/REACHコンプライアンスはドイツ、フランス、英国、および米国への輸入障壁を排除します。 1年間の保証に裏打ちされたこのモジュールは、ヨーロッパの厳格なEMCおよび北米のFCC規制環境での24時間年中無休の操作に最適化されています。
外部寸法
仕様
| パラメーター | 仕様 | ユニット |
| アクティブエリア | 527.04（H）×296.46（V） | mm |
| ピクセルの数 | 1920（h）×1080（v） | ピクセル |
| ピクセルピッチ | 0.2745*0.2745 | mm |
| ピクセルの配置 | RGB垂直ストライプ | |
| ブルーの明るさ | 350 | CD/㎡ |
| 色を表示します | 16.7m | 色 |
| 表示モード | 透過モード、通常は黒 | |
| 次元のアウトライン |
543（h）×317.4（v）×8.2（d）typ。 |
mm |
| 表面処理 | アンチグレア、ハードコーティング（3H） | |
| バックライト | 1枚の照明バータイプ | PC |
インターフェイスピン定義
| ピン | シンボル | 説明 |
| 1 | RO（0）n | 奇妙なLVDS信号 - |
| 2 | RO（0）p | 奇妙なLVDS信号+ |
| 3 | RO（1）n | 奇妙なLVDS信号 - |
| 4 | RO（1）p | 奇妙なLVDS信号+ |
| 5 | RO（2）n | 奇妙なLVDS信号 - |
| 6 | RO（2）p | 奇妙なLVDS信号+ |
| 7 | GND | 地面 |
| 8 | ロックルク - | 奇妙なLVDSクロック - |
| 9 | Roclk+ | 奇妙なLVDSクロック + |
| 10 | RO（3）n | 奇妙なLVDS信号 - |
| 11 | RO（3）p | 奇妙なLVDS信号+ |
| 12 | re（0）n | LVDS信号でさえ - |
| 13 | Re（0）p | LVDS信号+でも |
| 14 | GND | 地面 |
| 15 | re（1）n | LVDS信号でさえ - |
| 16 | Re（1）p | LVDS信号+でも |
| 17 | GND | 地面 |
| 18 | re（2）n | LVDS信号でさえ - |
| 19 | Re（2）p | LVDS信号+でも |
| 20 | リクルク - | LVDSクロックでさえ - |
| 21 | Reclk+ | LVDSクロック +でも |
| 22 | re（3）n | LVDSクロックでさえ - |
| 23 | Re（3）p | LVDSクロック +でも |
| 24 | GND | 地面 |
| 25 | WP | Write Protect（high：write enable、lowまたはopen：書き込み無効） |
| 26 | SCL | I2Cシリアルクロック（VCOMの調整用） |
| 27 | SDA | I2Cシリアルクロック（VCOMの調整用） |
| 28 | 5V | DC電源 |
| 29 | 5V | DC電源 |
| 30 | 5V | DC電源 |
絶対最大評価
|
パラメーター |
シンボル |
分 |
マックス。 |
ユニット |
|
電源電圧 |
v dd |
-0.3 |
6 |
v |
|
ロジック電源電圧 |
v in |
VSS-0.3 |
v dd +0.3 |
v |
|
動作温度 |
t op |
0 |
50 |
℃ |
|
保管温度 |
T st |
-20 |
60 |
℃ |
バックライトの特性
|
パラメーター |
分 |
タイプ。 |
マックス。 |
ユニット |
|
|
LEDライトバー入力電圧あたり入力ピン |
vpin |
- |
55.2 |
- |
v |
|
LEDライトバー入力電流入力ピン |
ipin |
- |
60 |
- |
Ma |
|
LED電力消費 |
P bl |
- |
13.2 |
- |
w |
|
Blu Brightncs |
- |
300 |
350 |
- |
CD/㎡ |
|
LEDライフタイム |
|
|
50000 |
|
HRS |
CTP仕様
|
カテゴリ |
パラメーター |
仕様 |
|
一般的な |
構造 |
カバーガラス +伊藤センサーガラス |
|
|
レンズの強化をカバーします |
物理的に強化されました |
|
|
レンズの表面の硬さを覆います |
6時間以上（鉛筆の硬度） |
|
|
光透過率 |
85％以上 |
|
|
動作温度 |
-10℃〜 +60℃、≤85％RH |
|
|
保管温度 |
-20℃〜 +70℃、≤85％RH |
|
電気 |
インタフェース |
IIC / USBオプション |
|
|
ICに触れます |
exc3189 |
|
|
電源電圧（VDD） |
IIC：3.3V USB：5V |
|
|
ホスト抵抗（SDA/SCL） |
メインボードで構成可能 |
|
環境 |
動作条件 |
霧の機能/ 地表水/手袋 |
|
表面特性 |
表面インク |
反Uv |
|
|
表面処理 |
アンチグレア（ヘイズ：3％） |
|
|
LCD-TPラミネーション |
OCR（光学的に透明な樹脂） |
|
コンプライアンス |
物質基準 |
Rohs＆Halogenのないコンプライアント |

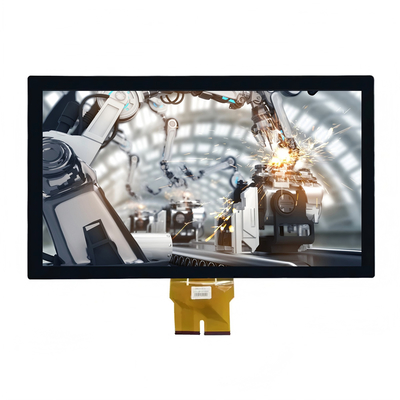

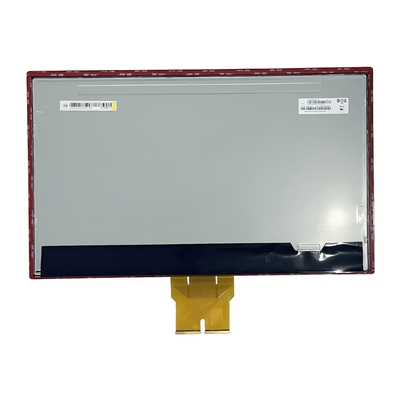

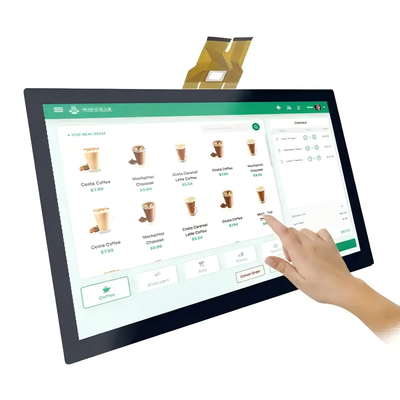

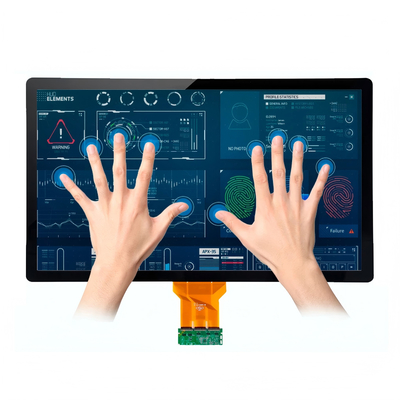

製品画像
