商品の詳細:
|
| 画面のサイズ: | 1.9インチ（対角48.26mm） | 決議: | 176（H）×320（V）ピクセル |
|---|---|---|---|
| テクノロジー: | IPS TFT (ノーマリーブラック) | インターフェース: | デュアルモード (SPI + 8ビットパラレル8080) |
| ドライバーIC: | ST7789P3 (262K色対応) | 明るさ: | 350 cd/m2 (ニット) |
| 動作温度: | -20℃～+70℃（工業グレード） | バックライト: | LED、80mA (標準) | 40,000 時間の寿命 |
| 電源: | アナログ 2.5V-3.3V | ロジック 1.65V-3.3V | NTSC 色域:: | 55% (CIE 1931) |
| タッチパネル: | タッチパネル:オプション (G+F構造,I2C,CST816DIC) | 準拠性: | REACHとRoHSを遵守し,ハロゲンフリー |
| ハイライト: | 1.9インチIPS TFT LCDディスプレイ,SPIパラレル ST7789P3 LCD,176x320解像度TFTスクリーン |
||
SFTO190JY-7267A-CTは,産業制御,医療機器,携帯機器のために設計された1.9インチ IPS TFT LCD モジュールである.ST7789P3ドライバーとIPSハードスクリーン技術が搭載されている.178°の広い視角を備えています900:1コントラスト比と55%のNTSC色域により,極端な環境 (−20°C~+70°C) で信頼性の高い可視性を確保する.
ARM Cortex-M/R,Raspberry Pi Pico,その他の埋め込みプラットフォームとのシームレスな統合のためにSPI (4ワイヤー) と8ビット8080並行インターフェースの両方をサポートする.
専用恒流バックライトドライバーピン (LED+/LED-) は寿命を4万時間まで延長します (8ページ)
(2) 頑丈 な 建築
-30°C~80°Cの貯蔵, ±8kVのESD保護,および60cmのドロップテスト (IEC 60068-2-32対応) で検証された.
選択的に化学強化されたカバーガラス (≥6H硬さ) と ≥85%の光透率 (ページ 5).
(3) 精度の高い光学性能
アクティブエリア: 22.7 × 42.72mm ピクセルピッチ: 0.1335mm RGB垂直ストライプマトリックス
医療/産業用色の精度のために,工場で校正された白い点 (CIE 1931 x=0.302/y=0.325) (12ページ).
STM32/Arduino プラットフォームの初期化コードを事前にテストした (18-19ページ).
メカニカル図,タイミング図,光学試験報告 (BM-7規格) が利用可能.
オプションのマルチタッチソリューション (CST816D IC via I2C) とOCAラミネーション.
RoHS (EU 2015/863),REACH SVHC,およびハロゲンフリー指令を満たしています.
包装はEU2025/40のリサイクル可能性義務 (2026年より有効) に準拠しています.
メカニカル次元
製品情報
| 特徴 | 詳細 | ユニット |
| ディスプレイサイズ (斜面) | 1.9 | インチ |
| LCDタイプ | IPS TFT | - |
| 表示モード | 通常は黒 | - |
| 決議 | 170 RGB ((H) × 320 ((V) | ピクセル |
| 見る方向 | すべて | - |
| モジュールサイズ | 25 (W) × 49.33 (H) × 2.11 (T) | mm |
| アクティブ エリア | 22.7 (W) x 42.72 (H) | mm |
| ピクセルサイズ | 0.1335 (W) × 0.1335 (H) | mm |
| 色配列 | RGB V垂直ストライプ | - |
| インターフェース | SPI/パラレル | - |
| 表示する色 | 262K | - |
| ドライバーIC | ST7789P3 | - |
| 触覚パネルと無関係 | 持っていない | - |
| 動作温度 | -20°C~70°C | °C |
| 貯蔵温度 | -30°C~80°C | °C |
| 表面の明るさ | 350 | cd/m2 |
CTP 仕様
| カテゴリー | パラメータ | 仕様 |
|
一般的な |
構造 | カバーグラス + ITOセンサーフィルム (G+F) |
| 輪郭の寸法 | 31.0 (H) x 55.33 (V) x 3.64 (T) mm | |
| カバー レンズ 強化 | 化学 的 に 強化 さ れ た | |
| カバー レンズ 表面硬さ | ≥6H (鉛筆の硬さ) | |
| 光伝播率 | ≥85% | |
| 操作温度 | -20°C ~ +70°C,RH ≤90% | |
| 貯蔵温度 | -30°C~+80°C,RH ≤90% | |
|
電気 |
インターフェース | I2C |
| タッチIC | CST816D | |
| 電源電圧 (VDD) | 2.8V~3.3V | |
| ホスト抵抗 (SDA/SCL) | メインボードで設定可能 | |
| トッチポイント | シングルタッチ,マルチタッチオプション | |
| 環境問題 | 運用条件 | カスタマイズ可能 |
|
表面 属性 |
表面インク | 透明なタイプ |
| 表面処理 | カスタマイズ可能 | |
| LCD-TPラミネーション | AIR,OCA 結合はオプション | |
| 準拠性 | 物質 的 な 基準 | RoHSとハロゲンフリーに準拠する |
絶対最高格付け
| ポイント | シンボル | ミン | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.0 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
DC 特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VCC | 2.5 | 2.75 | 3.3 | V |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8 | 3.3 | V |
| 入力高電圧 | VIN | 0.7*IOVCC | - | IOVCC | V |
| 入力低電圧 | VIL | GND | - | 0.3*IOVCC | V |
| 出力高電圧 | VOH | 0.8*IOVCC | - | IOVCC | V |
| 出力低電圧 | VOL | GND | - | 0.2*IOVCC | V |
| 入力電流 | IIN | - | 20 | - | mA |
バックライト 特徴
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| 前向きの電圧 | VF | - | 3.2 | - | V |
| 前向きの電流 | IF について | - | 80 | - | mA |
| 電力消耗 | Pd | - | 256 | - | mW |
| LEDの使用寿命 ((25 oC) | - | 30000 | 40000 | - | 時間 |
ピンの定義
| ピン | シンボル | 記述 | |||||||||
| 1 | GND | 地面 | |||||||||
| 2 | VCC | アナログ用電源 | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | リセット | LCM リセットピン | |||||||||
| 6 | CS | チップ選択ピン (Low オン) | |||||||||
| 7 | DC/SCL | シリアルクロックピン | |||||||||
| 8 | WR/RS | ピンを選択します. | |||||||||
| 9 | RD | 8080 MCU の平行インターフェースで読み込みを有効にする. | |||||||||
| 10 | SDA | SPI インターフェースの入力/出力ピン | |||||||||
| 11 から 18 まで | DB0-DB7 | MCUのパラレルインターフェイスデータバス | |||||||||
| 19 | SDO | SPIインターフェイス出力ピン | |||||||||
| 20 | LED+ | バックライトアノード | |||||||||
| 21〜24 | LED | バックライト カソード | |||||||||
| 25 | GND | 地面 | |||||||||
| 26〜29 | NC | NC | |||||||||
| 30 | GND | 地面 |

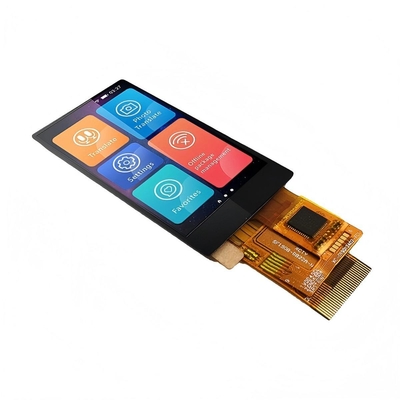

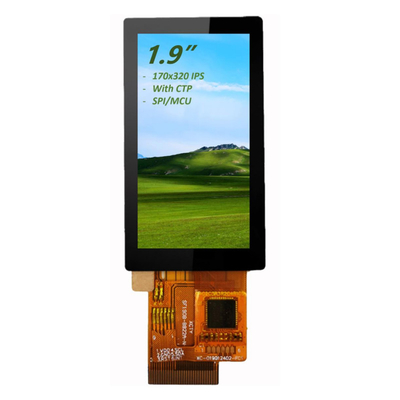

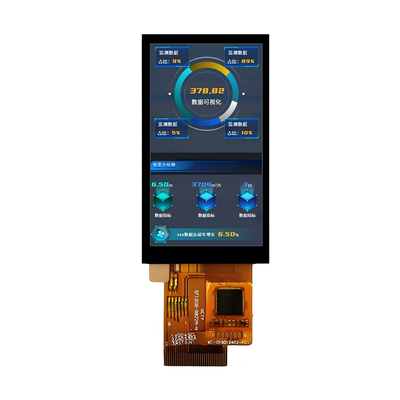

製品画像
