商品の詳細:
|
| 製品: | TFT LCDディスプレイ | 画面サイズ: | 5.0インチ(対角) |
|---|---|---|---|
| 解決: | 480(RGB)×854ピクセル | 輝度: | 300 cd/m² (ニト) |
| インタフェース: | RGB 565 パラレル | ICをドライブします: | ST7701S |
| 動作温度: | -20°C〜 +70°C | 保管温度: | -30°Cから+80°C |
| バックライトタイプ: | LEDサイドライト（LED12個） | バックライトの寿命: | 40,000 時間 (標準) |
| 視野角: | 80°/80°/80°/80° (全方向) | コンプライアンス: | ROHS、リーチ |

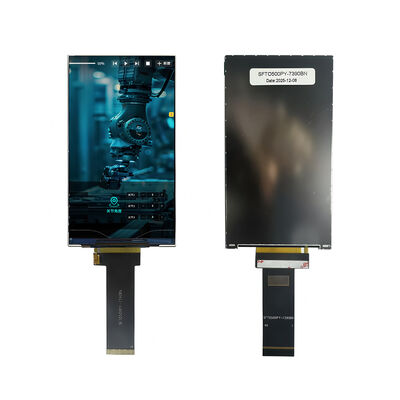

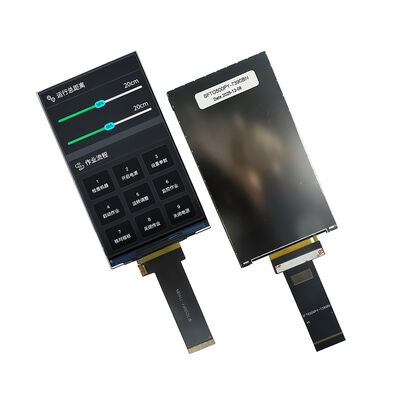

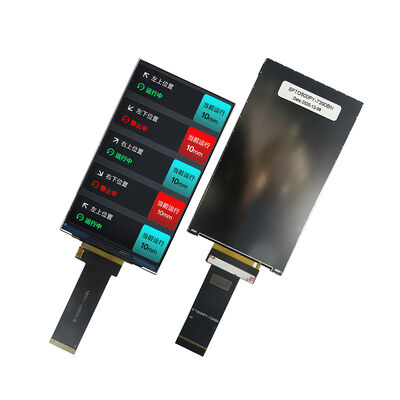

SFTO500PY-7390BN: 費用対効果の高い5インチTFT液晶モジュール
SFTO500PY-7390BNは,Saef Technologyによって設計された5.0インチ TFT LCD モジュールで,パフォーマンス,信頼性,そして優れた価値のバランスの取れた組み合わせを提供しています.480 (RGB) x 854 の解像度このモジュールは -20°Cから70°Cまでの操作に検証された頑丈な設計で,技術者やデザイナーにとって最適なディスプレイソリューションです.アメリカ合衆国とドイツ産業用HMI,携帯機器,医療機器,組み込み制御システムを開発しています. 競争力のある価格で,高額なコストなしで産業レベルの耐久性を提供します.
開発プロセスを簡素化するために設計されています
明確な視覚性能:300ニット明るさと1200:1のコントラスト比は,典型的な室内環境で読み取れることを保証します.70%のNTSC色域は,ステータスインジケーターとユーザーインターフェイスに十分な色表現を提供します.
簡単なハードウェア統合:ほらRGB 565 パラレルインターフェース標準制御信号 (選択可能なDEまたはHVモード) で,米国および欧州市場で普及している幅広いMPU,FPGA,および産業MCUとの直接的な互換性を保証します.統合の時間と複雑さを減らす.
産業用環境のために作られていますオーケー拡張された動作温度範囲 (−20°C~+70°C)このモジュールは,温度変動の対象となるアプリケーションに適しています. 厳格な信頼性試験を受け,熱循環,振動,そしてESD保護 (±8kVの空気放出)困難な状況下で長期の安定を確保する.
持続する照明:側照明のLEDバックライトシステムは,典型的な寿命を40千時間PWMディミング機能により,照明を簡単に調整して消費電力を最適化できます.
コンパクトで信頼性の高い建設:薄いプロフィール2.1mmすべてのモジュールは,コンパクトな製品設計を容易にする.AQL 検査 MIL-STD-105E レベルII生産ラインの高品質と一貫性を保証します.
設計上の課題を解決するために理想的です.
産業自動化 (ドイツ/米国焦点)HMI パネル,PLC インターフェース,テスト機器に最適ですドイツと北米市場向け機械の期待に応える.
ポータブル・ハンドヘルドデバイス:携帯医療モニター,診断ツール,フィールドテスト機器に適しています.モジュールの信頼性は,OEMにとって重要な要因であるフィールド障害リスクを最小限に抑えます.
輸送と物流:補助車両ディスプレイ,追跡装置,フォークリフト端末で使用できます.振動抵抗は移動環境での性能を保証します.
IoTとスマート制御パネル:直接ドライブRGBインターフェイスは,外部ディスプレイコントローラの必要性をなくし,システムBOMコストと設計フットプリントを全体的に削減するのに役立ちます.
なぜ米国とドイツのエンジニアがSaef技術を選ぶのか
妥協のない価値:魅力的な価格で 品質やコンプライアンスを犠牲にしませんRoHS (2011/65/EU & 2015/863) およびREACH規制について商品の市場への入荷を容易にする欧州連合 (ドイツを含む)北米市場も
エンジニア中心のサポート:完全なデータシート,ピノート図,機械図,インターフェースのタイミング仕様を含む包括的なドキュメントを提供します.
技術協力:私たちのサポートチームは統合の課題を理解しています. インターフェースデバッグのための必要な技術的なガイドを提供します. ボリューム要件や特定の変更 (例えば,カスタム初期化シーケンス照明の校正) を提供していますOEM/ODMの協力.
適合性と保証
品質保証製造されたISO9001:2015認証された品質管理システム1年間の機能保証.
環境への適合:完全に対応するEU RoHS と REACH厳しい環境基準をドイツとヨーロッパ全域.
次のステップ:SFTO500PY-7390BNは,サンプルと量注文で利用できます.エンジニア,調達専門家,意思決定者は 評価のためにサンプルを依頼するか プロジェクト要件に合わせて 競争力のあるオートを得るために 営業チームに連絡してください.SAEFと提携して 費用対効果と信頼性を 兼ね備えたディスプレイソリューションを 開発します
メカニカル次元
製品の特徴
| ポイント | 仕様 | ユニット |
| スクリーンサイズ | 5.0インチ | 角形 |
| ピクセル数 | 480RGB ((H) x854 ((V) | ピクセル |
| ディスプレイエリア | 61.56 ((H) x109.53 ((V) | mm |
| ピクセルピッチ | 128.25 ((H) x128.25 ((V) | ええと |
| 図面の次元 | 66.4×120.05×2.1 ±0.1 | mm |
| ピクセル配置 | RGB垂直ストライプ | ― ― |
| 表示モード | 通常は黒 | ― ― |
| 見る方向 (目) | すべて | ― ― |
| グレーの逆転方向 | - そうだ | |
| 色を表示する | 262K | ― ― |
| 照明度 (cd/m2) | 300 | ニット |
| コントラスト比 | 1200:1 | ― ― |
| 表面処理 | ― ― | ― ― |
| インターフェース | RGB565 | |
| バックライト | LEDサイドライトタイプ | ― ― |
| ドライブIC | ST7701S | |
| 操作温度 | -20〜70 | °C |
| 貯蔵温度 | -30~80 | °C |
| 体重 | ― ― | gについて |
ピンインターフェースの定義
| ピンナンバー | シンボル | 機能 |
| 1 | LEDK | LEDバックライト (カソード) |
| 2 | LEDA | LED バックライト ((アノード) |
| 3 | GND | 地面 |
| 4 | VCC | 電源 2.8V |
| 5~9 | R0-R4 | RGB 赤 データ入力 |
| 10~12 | GND | 地面 |
| 13~18 | G0-G5 | RGB緑色データ入力 |
| 19~20 | GND | 地面 |
| 21~25 | B0-B4 | RGBブルーのデータ入力 |
| 26~29 | GND | 地面 |
| 30 | PCLK | RGB インターフェースの動作のためのドットクロック信号 |
| 31 | NC | NC |
| 32 | HSYNC | RGB インターフェースの動作のためのライン同期信号 |
| 33 | VSYNC | RGB インターフェースの動作のためのフレーム同期信号 |
| 34 | DE | RGB インターフェースの操作のためのデータ有効信号 |
| 35 | NC | NC |
| 36 | GND | 地面 |
| 37 | リセット | 入力をリセットする |
| 38 | SDA | SPIシリアルデータ入力/出力双方向ピン |
| 39 | SCL | SPI インターフェースクロック |
| 40 | CS | チップ入力ピンを選択 |
オプティカル仕様
| ポイント | シンボル | 条件 | ミニ | タイプ | マックス | ユニット | |
| 白色照明度 (中央) | Lv |
Θ=0 正常 観る 角度 IBL=80mA |
- そうだ | 300 | - そうだ | cd/m2 | |
| 応答時間 | トル+Tf | - そうだ | 35 | 40 | ms | ||
| コントラスト比 | CR | 900 | 1200 | - そうだ | - そうだ | ||
|
色 染色性 (CIE1931) |
白い | Wx | 0.278 | 0.308 | 0.338 | ||
| ワイ | 0.309 | 0.339 | 0.369 | ||||
|
視角 |
ホール |
ΘL |
CR≥10 |
- そうだ | 80 | - そうだ | |
| ΘR | - そうだ | 80 | - そうだ | ||||
|
ヴァー |
オーケストラ | - そうだ | 80 | - そうだ | |||
| ΘD | - そうだ | 80 | - そうだ | ||||
| 照明の均一性 | 平均 | Θ=0 | 80 | 90 | - そうだ | % | |
| 色域 | NTSC | Θ=0 | 65 | 70 | - そうだ | % | |
| オプティマビュー方向 | すべて | ||||||
TFT LCD モジュールの電気特性
| ポイント | シンボル | ミン | タイプする | マックス | ユニット |
| アナログ電源電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| デジタル電源電圧 | VDDI | 1.65 | 1.8 | 3.3 | |
| 入力信号 電圧 | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
バックライトユニットの特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| LED電流 | IL | - | 30 | 40 | mA |
| LED電圧 | VL | - | 18 | 19.2 | V |
| LEDの使用寿命 | HR | 30000 | 40000 | - | 時数 |
