商品の詳細:
|
| 製品: | RTP を備えた TFT LCD ディスプレイ | 画面サイズ: | 2.4インチ(対角) |
|---|---|---|---|
| 解決: | 240 (RGB) x 320 ピクセル (QVGA) | パネルテクノロジー: | IPS (機内切換) |
| ドライバーIC: | ST7789V | インタフェース: | 8ビットMCUパラレル（8080シリーズ互換） |
| タッチスクリーン: | 4 線式抵抗膜式タッチ パネル (RTP) | 明るさ（標準）: | 250 cd/m² |
| 動作温度: | -20°C〜 +70°C | 視野角: | 80° / 80° / 80° / 80° (IPSワイドビュー) |
| コンプライアンス: | REACHとRoHSに準拠している | パッケージ: | コネクタ付FPC |

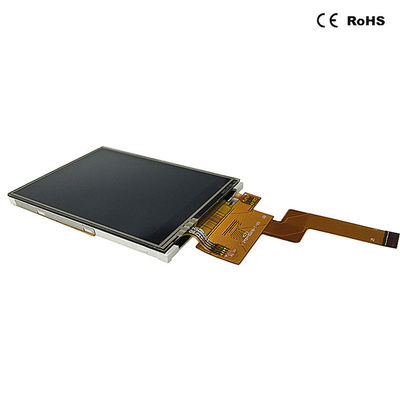

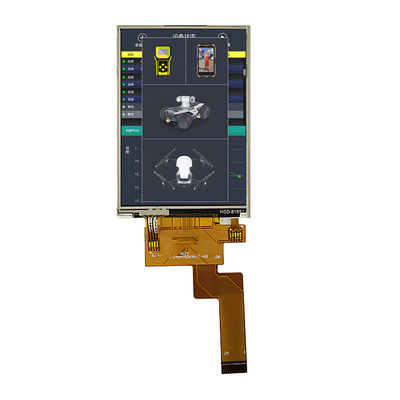

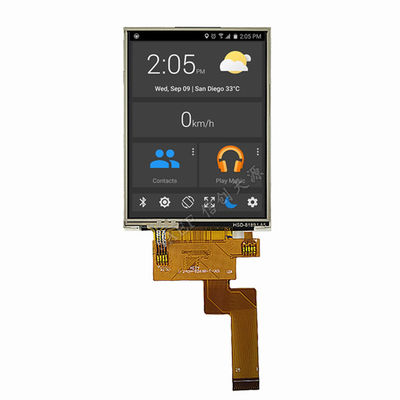

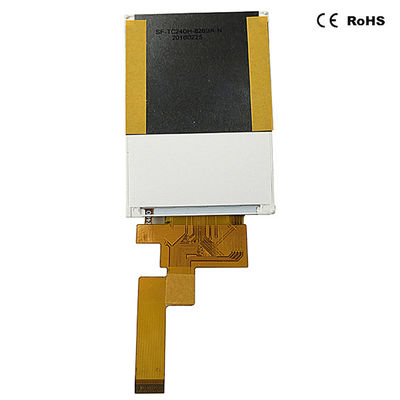

SF-TC240H-8269B-T: 組み込みシステムおよび HMI アプリケーション向けに最適化された、コンパクトで信頼性の高い 2.4 インチ IPS TFT LCD モジュール
Saef Technology Limited が設計した SF-TC240H-8269B-T は、視認性の高い 2.4 インチ TFT LCD モジュールで、広視野角の IPS テクノロジーと内蔵 4 線式抵抗膜タッチ パネル (RTP) を備えています。 240x320 QVGA 解像度、わかりやすい 8 ビット MCU パラレル インターフェイス、および堅牢な -20 °C ～ +70 °C の動作範囲を備えたこのモジュールは、スペース、コスト、信頼性が最優先されるポータブル医療機器、産業用ハンドヘルド端末、民生用電化製品、IoT ダッシュボードを設計する米国およびヨーロッパのエンジニアにとって理想的なディスプレイ ソリューションです。
コンパクトデバイス開発における主要な設計課題への対処:
どの角度からでも優れた可読性: IPS パネル技術により、80 度の視野円錐全体にわたってあらゆる方向で一貫した色とコントラストが保証されます。これにより、オペレータが手持ちツールや固定パネルを非垂直な角度から見たときの画像の反転や色のずれという一般的な問題が解決されます。
マイクロコントローラの統合の簡素化: ダイレクト 8 ビット MCU パラレル インターフェイス (8080 シリーズ互換) と ST7789V ドライバ IC により、複雑なプロトコル コンバータが不要になります。エンジニアは、幅広い低コストのマイクロコントローラー (ARM Cortex-M など) に直接接続できるため、SPI のみまたは MIPI ベースのディスプレイと比較して、BOM コストとファームウェアの複雑さが大幅に軽減されます。
実績のあるコスト効率の高いタッチ入力: 統合された 4 線式抵抗膜タッチ パネル (RTP) は、1,000,000 回のタッチ寿命を持つ信頼性の高いシングルタッチ入力を提供し、スタイラスや手袋で動作し、液体や破片による偶発的な接触の影響を受けません。これは、静電容量式タッチが不適切な可能性がある多くの産業および医療環境にとって実用的な選択肢です。
長期信頼性を考慮した設計: 120 時間の高温/低温および湿度での動作テストを経て、モジュールは耐久性を考慮して設計されています。 LED バックライトは調整可能な明るさと優れた均一性を提供し、さまざまな周囲照明条件でも長期的なパフォーマンスを保証します。
スペース効率の高いフォームファクター: 60.26mm x 42.72mm x 3.4mm のコンパクトな外形と 1 枚の FPC による接続により、ポータブルおよびウェアラブル デバイスの設計で重要な考慮事項であるコア電子機器の利用可能なスペースを最大化します。
以下のインターフェースの課題を解決するのに最適です。
産業用ハンドヘルドツールおよびテスト機器 (米国/ドイツを中心): 明るい場所での鮮明な視認性と信頼性の高い手袋互換タッチ入力が不可欠なデータロガー、マルチメーター、およびポータブルスキャナ向け。
医療および健康監視デバイス: 臨床環境で確実に機能する、堅牢で掃除が簡単なインターフェイスを必要とする患者モニター、輸液ポンプ、診断ツールに適しています。
スマート ホーム コントロールおよび家庭用電化製品: コスト効率が高く、ユーザーフレンドリーなタッチ インターフェイスが必要なサーモスタット インターフェイス、セキュリティ パネルのキーパッド、およびアプライアンスのディスプレイに最適です。
Saef Technology: フレキシブル ディスプレイ パートナー
正確なニーズに適応: コストを削減するためにタッチなしバージョン (RTP) が必要ですか?それとも別のタッチ コントローラー インターフェイスが必要ですか?当社は、この 2.4 インチ モジュールを特定のプロジェクト要件に合わせて調整するための柔軟なカスタマイズと低 MOQ オプションを提供し、市場投入までの時間を短縮します。
製造向けに設計: このモジュールは MIL-STD-105E レベル II に基づく AQL 検査を受けており、生産ラインの一貫した品質を保証します。 PCB レイアウトとソフトウェア開発を効率化するために、正確な機械図面、ピン配置定義、初期化コード例を含む完全なドキュメントが提供されています。
世界市場への信頼できる供給: ISO 認定メーカーとして、Saef は製品が国際基準を満たすように構築されていることを保証し、北米および欧州連合の OEM に信頼できるサプライ チェーンを提供します。
技術保証と次のステップ
堅牢な品質基盤: 環境ストレス全体でのパフォーマンスを検証する包括的な信頼性テストを備えた、厳格な品質管理システムの下で製造されています。
エンジニア中心のサポート: 自信を持って統合するために必要な技術データを提供します。私たちのチームは組み込み設計の課題を理解しており、お客様のプロトタイピング段階をサポートする準備ができています。
プロジェクトの評価: 組み込みシステム エンジニア、製品設計者、調達専門家を招待して、SF-TC240H-8269B-T を評価してください。サンプルをリクエストしたり、カスタマイズの可能性について話し合ったり、競合見積りを入手したりするには、今すぐお問い合わせください。実証済みのパフォーマンスと独自の設計ビジョンに適合する柔軟性を兼ね備えたディスプレイ パートナーとして Saef をお選びください。
機械的寸法
ピンインターフェイスの定義
| いいえ。 | 暗証番号名 | I/O | 説明 |
| 1 | LED_K | ○ | LEDカソード |
| 2 | LED_A | ○ | LEDアノード |
| 3 | GND | 私 | 地面 |
| 4 | VCC | 私 | 電源電圧2.8V |
| 5 | IOVCC | 私 | 電源電圧 2.8V/1.8V |
| 6 | FMARK | ○ | ティアエフェクト出力ピン |
| 7 | /CS | 私 | チップセレクト信号入力端子 |
| 8 | リセット | 私 | LCMリセット入力信号 |
| 9 | RS | 私 | レジスタ選択信号 |
| 10 | /WR | 私 | ライトストローブ信号入力端子 |
| 11 | /RD | 私 | リードストローブ信号入力端子 |
| 12 | GND | 私 | 地面 |
| 13-20 | DB7-DB0 | I/O | 表示データ入出力 |
| 21 | GND | 私 | 地面 |
| 22 | XR | ○ | タッチパネルピン |
| 23 | YD | ○ | タッチパネルピン |
| 24 | XL | ○ | タッチパネルピン |
| 25 | ゆ | ○ | タッチパネルピン |
最大絶対制限
| アイテム | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6～3.3 | V |
| 入力電圧 | ヴィン | VDD+0.3 | V |
| 動作温度 | トップル | -20～70 | ℃ |
| 保管温度 | tstg | -30～80 | ℃ |
直流特性
| アイテム | シンボル | 分 | タイプ | マックス | ユニット | 試験条件 |
|
オペレーティング電圧 |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | ミリアンペア | VDD=2.8V、Ta=25℃ |
| 入力電圧 | VIH | 0.8VDD | - | VDD | V |
- |
| ヴィル | 0 | - | 0.2VDD | V | ||
|
入力リーク現在 |
IIL | -1.0 | - | 1.0 | μA | VIN=VDDまたはVSS |
バックライトの電気光学特性
| アイテム | シンボル | 最小 | タイプ | マックス | ユニット |
テスト 状態 |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | 場合=80mA |
| 消費電流 | もし | - | 80 | - | ミリアンペア | - |
| 逆電圧 | VR | - | - | 5 | V | - |
| 消費電力 | PD | - | - | mW | - | |
| LCMの光度 |
- |
- | 250 | - | Cd/m2 | 場合=80mA |
| LCMの均一性 | - | 80 | - | - | % | 場合=80mA |
| バックライトの色 | 白 | |||||
抵抗膜式タッチパネルの仕様
| アイテム | シンボル | 分。 | タイプ。 | 最大。 | ユニット | 述べる |
| 透明性 | - | - | 82 | - | % | JIS K-7105 |
| ヘイズ | - | - | 1 | - | % | JIS K-7105 |
| 表面の硬度 | - | - | 3 | - | H | 150GF45° |
| FPC剥離強度 | - | 5 | - | N | 上向き90° | |
| FPCの曲げ | - | - | 3 | - | サイクル | R=1.0、90° |
| 入力力 | - | - | 50 | ガールフレンド | - | |
| 定格電圧 | Vタッチ | 7 | V | 直流 | ||
| X軸抵抗 | 受信 | 300 | 900 |
FPCピン |
||
| X軸抵抗 | ライ | 200 | 500 | |||
| 直線性 | - | - | ±1.5 | ±2.0 | % | - |
| チャタリング | - | - | - | 20 | MS | - |
| 絶縁抵抗 | リ | 10 | - | - | MΩ | - |
| ノートライフ | - | 100,000 | - | - | 回 | - |
| 入力寿命 | - | 1,000,000 | - | - | 回 | - |
