商品の詳細:
|
| 製品: | TFT LCDディスプレイ | 画面サイズ: | 0.96インチ (横) |
|---|---|---|---|
| 解決: | 80(RGB)×160ピクセル | インタフェース: | 4 線式 SPI (シリアル ペリフェラル インターフェイス) |
| ドライバーIC: | ST7735S | 輝度: | 260 cd/m² (標準) |
| 視野角: | 80° (全方向) | 動作温度。: | -20°C〜 +70°C |
| モジュールの寸法: | 13.5mm(高さ)×27.9mm(垂直)×1.5mm(奥行き) | 電源電圧: | 2.8V/3.3V(VCC)、1.8V/2.8V/3.3V(IOVCC) |
| バックライト: | 1x 白色 LED (通常 20mA) | コンプライアンス: | ROHS、リーチ |

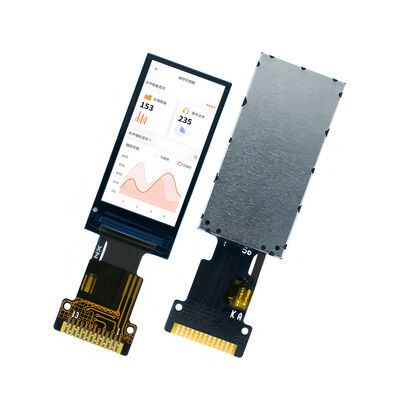

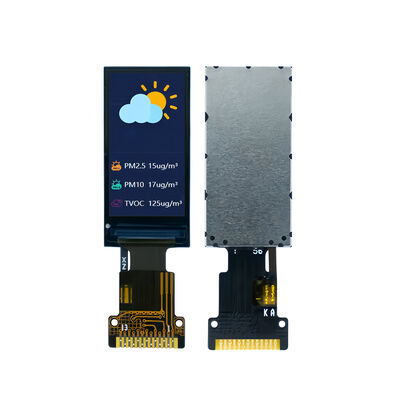

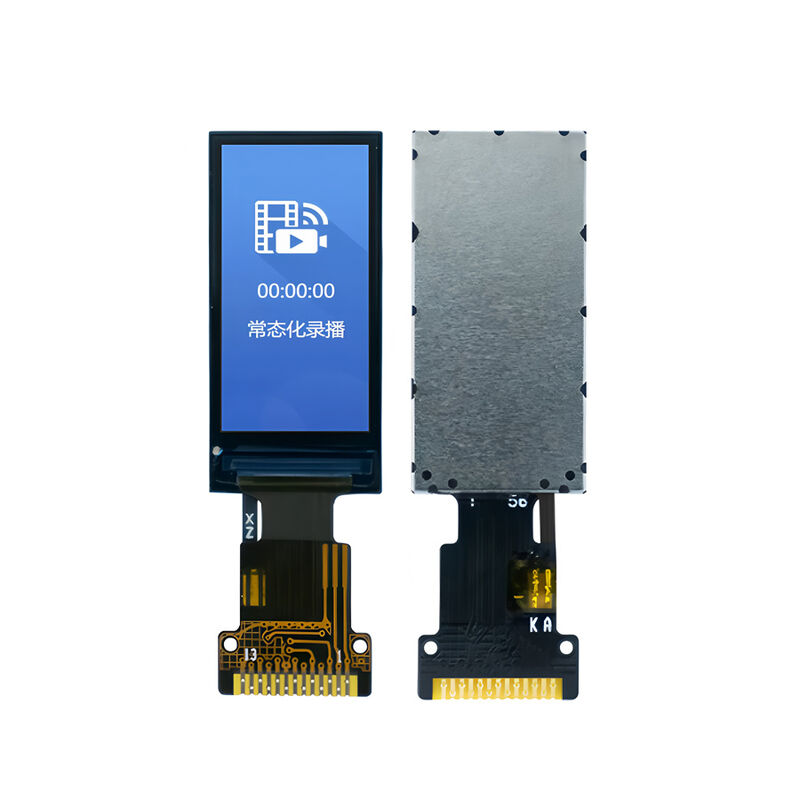

SFTO096JY-7419AN: 空間制限の組み込みシステムのための究極の超コンパクトカラーディスプレイソリューション
SAEF Technology Limitedが設計したSFTO096JY-7419ANは,小型化カラーディスプレイの基準を定義しています.96インチ TFT LCD モジュールは,信じられないほどコンパクトな13.5mm x 27.9mm シンプルな4ワイヤのSPIインターフェースを介して人気のあるST7735SICによって駆動され,IoTセンサー携帯医療機器や コンパクトな産業用制御装置で 立方ミリメートルも重要です
他の人が入れない場所への統合のために設計された
10.8mm x 21.7mm のアクティブエリアと 1.5mm のモジュール深さでこのディスプレイは郵便切手サイズのデバイスにユーザーインターフェースを追加する主な課題を解決します色のステータス表示,基本的なグラフィック,データ読み取りを可能にします.
マイクロコントローラーに適した効率性: 4本のワイヤのSPIインターフェースにより,ピン数 (CS,DC,RESET,SDA,SCL) の必要性が最小限に抑えられます.ARM Cortex-M0+ や ESP32 などのリソース制限マイクロコントローラ (MCU) の重要な GPIO を解放するこれはPCBのルーティングを簡素化し,並列インターフェースと比較してファームウェアのオーバーヘッドを削減します.
小さいパッケージで高い可視性: サイズにもかかわらず,800:1コントラスト比で明るい260ニット出力を提供し,さまざまな照明条件で明確な読み取りを保証します.80 度 の 見方 角度 は,デバイス の 方向 に 柔軟性 を 与える.
厳しい用途に適した耐久性: -20°C~+70°Cの動作に適しており,完全な環境ストレステスト (熱循環,振動,ESD) に耐える.このモジュールは,ポータブルと屋外での使用の厳しさに耐えられるように設計されています.
単純化された電源管理: 柔軟なロジック (IOVCC: 1.8V/3.3V) とアナログ (VCC: 2.8V/3.3V) の電源電圧,単一の低電流LEDバックライトと組み合わせ,低電力システムアーキテクチャへの統合を容易にする.
次の世代のマイクロデバイスに最適です
ウェアラブル電子機器と健康モニター (フィットネスバンド,スマートパッチ): サイズと電力への影響が最小限に抑えられる必要不可欠なユーザーフィードバックを提供します.
産業用IoTセンサーとハンドヘルドツール: 携帯診断機器のリアルタイム表示,設定メニュー,またはステータスコード.
消費者電子インターフェイス (スマートホーム,オーディオデバイス): コンパクトのリモコン,ブルートゥーストラッカー,またはスマート機器の制御にプレミアムフィードバックを追加します.
携帯医療・診断機器:重要な数値データや単純な波形を表示する必要があるコンパクトモニターに適しています.
セーフ・テクノロジー:小型化ディスプレイソリューションのパートナー
インタラクティブなマイクロインターフェースのためにタッチ対応のバージョン (RTPまたはPCAP) が必要です.異なるコネクタまたはFPC指向が必要です.低MOQのカスタマイズと半カスタマイズデザインに特化した.96インチのプラットフォームで 特定の機械的および電気的要件に対応します
信頼性の高い製造のために設計: モジュールはMIL-STD-105EのAQL検査を受け,量産のための一貫した品質を保証します. 我々は完全な統合サポートを提供します:スキマの参照ドライバライブラリや 2D/3Dの正確な機械ファイルです
グローバル市場のための信頼性の高いサプライチェーン:ISO認証を受けたメーカーとして,当社の製品はEU RoHSとREACHの準拠に設計されています.北米と欧州市場向け製品へのシームレスな統合を促進する.
エンジニアの技術保証
証明された信頼性:包括的な信頼性テストは,熱力,機械力,環境ストレス下で性能を検証します.
エンジニアを中心としたドキュメント: 明確なデータシート,初期化シーケンス,アプリケーションのノートを提供し,プロトタイプ作成段階を数日から数時間まで加速します
SFTO096JY-7419ANを評価するために,組み込みハードウェアエンジニア,製品デザイナー,および調達専門家を招待します. サンプルを要求するために,当社の技術販売チームに連絡してください.パーソナライゼーションのアイデアを議論するSaefと提携して,ディスプレイ能力やサプライヤーの信頼性を損なうことなく,サイズ制約を克服します.
メカニカル次元
ピンインターフェースの定義
| ピン | シンボル | 記述 |
| 1 | TP0 | TPインターフェイス |
| 2 | TP1 | TPインターフェイス |
| 3 | SDA |
シリアルデータ入力 |
| 4 | SCL |
シリアルクロックピン |
|
5 |
D/C |
登録 ピンを選択 D/C= ↓ 1 ↓: データを表示する. D/C=0:コマンドデータ |
| 6 | リセット |
LCM リセットピン |
| 7 | CS |
チップ選択ピン (低調で有効) |
| 8 | GND | 地面 |
| 9 | NC | パン番号が空いている |
| 10 | VCC |
アナログ用の電源 (2.8V-3.3V) |
| 11 | LEDK |
バックライトのカソード |
| 12 | LEDA |
バックライトのアンード |
| 13 | GND | 地面 |
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VCC | -0だった3 | 4.6 | V |
| 動作温度 | トップ | -20歳 | 70 | °C |
| 保存温度 | Tst | -30歳 | 80 | °C |
| 湿度 | RH |
- そうだ |
90% (最大60°C) | RH |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| ロジック電源電圧 | IOVCC | 1.65 | 1.8/28 | 3.3 | V |
| アナログ電源電圧 | VCC | 2.6 | 2.8 | 3.3 |
- そうだ |
| 入力電流 | アイディ |
- そうだ |
20 |
- そうだ |
mA |
バックライトユニットの特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
| 前向きの電圧 | Vf | 3.0 | 3.2 | 3.4 | V |
| 前向きの電流 | もし |
- そうだ |
20 |
- そうだ |
mA |
| 運用寿命 |
- そうだ |
20000 | 30000 |
- そうだ |
時間 |
| 表面の明るさ |
- そうだ |
- そうだ |
260 |
- そうだ |
cd/m2 |
