商品の詳細:
|
| 製品: | 2.2 インチ QVGA RGB TFT 液晶ディスプレイ | 解決: | 240x320 ピクセル |
|---|---|---|---|
| タッチスクリーン: | タッチスクリーンなし | 視聴方向: | 12時 |
| インタフェース: | RGB 18ビット | ピン番号: | 39ピン |
| 繋がり: | プラグ | 表面輝度: | 300 CD/M2 |
| 動作温度。: | -20°Cから+70°C | コンプライアンス: | REACHとRoHSに準拠している |

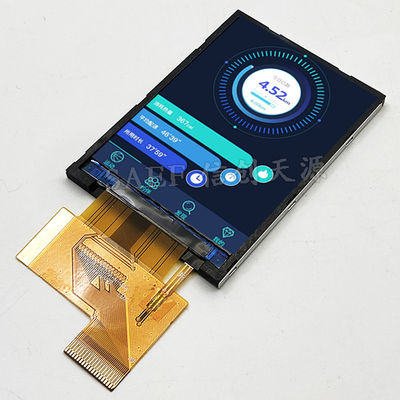

SF-TC220T-8607A-N：多用途組み込みシステム統合向け高性能2.2インチTFT LCDモジュール
Saef Technology Limitedは、SF-TC220T-8607A-Nを発表します。これは、鮮明なQVGA（240x320）解像度を提供する、堅牢で多用途な2.2インチTFT LCDモジュールです。高性能ST7789VドライバICを搭載し、柔軟で設定可能なパラレルインターフェース（RGBまたはMCUモード）を提供することで、米国およびヨーロッパのエンジニアや開発者向けに設計されており、産業用制御、ポータブル医療機器、スマートホームインターフェース、IoT端末など、高い視認性が求められる用途に最適です。コンパクトなフォームファクタと-20℃～+70℃の動作温度範囲により、商用環境と要求の厳しい環境の両方で信頼性の高い選択肢となります。
技術的な詳細：主要な統合課題への対応
組み込みディスプレイにおける特定の設計上の課題を解決するために設計されています：
最適なプロセッサマッチングのためのインターフェースの柔軟性： このモジュールの主な強みは、設定可能なパラレルインターフェースです。IM[3:0]ピンを使用することで、エンジニアは、高速で専用のディスプレイコントローラ用の16/18ビットRGBモードまたは、マイクロコントローラに直接接続するためのMCUパラレルモード（8080/6800シリーズ）を選択できます。これにより、ホストプロセッサのネイティブインターフェースに合致するディスプレイを選択するという一般的なジレンマが解決され、外部ブリッジICの必要がなくなり、PCB設計が簡素化されます。
コンパクトサイズで優れた光学性能： 典型的な輝度300ニットとコントラスト比700:1により、この2.2インチディスプレイは優れた視認性を保証します。12時の視野方向は、ハンドヘルドデバイスやコントロールパネルでの一般的な垂直マウントに最適化されており、主要なユーザーに一貫した色とコントラストを提供します。
長期的な信頼性のための堅牢な構造： 継続的な動作の厳しさに耐えるように設計されており、このモジュールは幅広い産業用温度範囲に対応し、高温/低温動作、熱衝撃、耐湿性など、包括的な信頼性試験を受けています。これにより、工場フロアから自動車内装まで、さまざまな用途で安定した性能が保証されます。
簡素化された電源設計： 個別のロジック（IOVCC：1.8V/2.8V）およびアナログ（VDD：2.8V）電源ピンにより、きめ細かい電力管理が可能になり、バッテリー駆動のポータブルデバイスで重要な要素である、システム全体の消費電力を最適化できます。
ターゲットアプリケーションとカスタマイズの可能性
以下のような用途でのユーザーインタラクションの強化に最適です：
産業用ハンドヘルド端末およびHMI： さまざまな環境条件下で、鮮明で応答性の高いディスプレイが必要なデータロガー、ポータブル試験装置、コントロールパネルなど。
家電製品およびスマート家電： 高度なリモコン、サーモスタットインターフェース、オーディオ機器ディスプレイ、鮮やかなカラーUIを必要とするスマートキッチンガジェットなどに最適です。
自動車アフターマーケットおよびテレマティクス： 指定された温度範囲内のダッシュマウントディスプレイ、後部座席エンターテイメントコントロール、または診断ツールに適しています。
Saef Technology：お客様のニーズに合わせたディスプレイソリューションのパートナー
カスタマイズでギャップを埋める： お客様の設計に抵抗膜（RTP）または静電容量（CTP）タッチ機能が必要ですか？特定のFPC長、コネクタタイプ、またはバックライトの輝度が必要ですか？当社は、低MOQで柔軟なカスタマイズサービスを提供しています。タッチパネルの統合、構成の変更、または仕様の調整を行い、お客様の製品にシームレスに適合するディスプレイモジュールを作成できます。
エンジニア向けの設計サポート： 詳細なピン配置の説明、インターフェースタイミング仕様（セットアップ/ホールド時間）、電源シーケンスガイドライン、初期化コードの例など、完全で明確な技術ドキュメントを提供しています。これにより、お客様のエンジニアリングチームは、迅速かつ自信を持って統合できます。
グローバル市場向けの品質とコンプライアンス： ISO9001:2015認証の品質システムの下で製造され、RoHSおよびREACH環境基準に準拠しているため、当社のモジュールは、北米およびヨーロッパ市場の厳しい要件を満たすように設計されており、お客様のエンド製品の認証へのスムーズな道筋を保証します。
技術的なバイヤーへの行動喚起
意思決定者向けに設計： 当社は、エンジニアや調達専門家が評価する基準を理解しています。技術仕様、信頼性データ、サプライヤーの柔軟性、および統合の総コストです。
評価のリクエスト： 製品設計者、組み込みエンジニア、および調達専門家の皆様に、SF-TC220T-8607A-Nの評価を依頼します。サンプルをリクエストしたり、特定のアプリケーション要件について話し合ったり、プロジェクトのカスタマイズオプションを検討したりするには、当社の技術営業チームにお問い合わせください。 コンポーネントだけでなく、お客様の製品ビジョンを実現する最適化されたディスプレイソリューションを提供する、テクノロジーパートナーとしてSaefをお選びください。
機械的寸法
ピンインターフェース定義
| NO. | ピン名 | I/O | 説明 |
| 1 | LEDA | O | LEDアノード |
| 2 | LEDK | O | LEDカソード |
| 3 | IOVCC | I | 電源2.8V/1.8V電圧 |
| 4 | VDD | I | 電源2.8V電圧 |
| 5 | SDO | I | SPIインターフェース出力ピン |
| 6 | TE | I | ティアエフェクト出力ピン |
| 7-24 | DB17-DB0 | I/O | ディスプレイデータI/O |
| 25 | SDA | I | SPIインターフェース入力ピン |
| 26 | DOTCLK | I | 各日付をサンプリングするためのクロック信号 |
| 27 | ENABLE | I | RGBインターフェース動作のデータイネーブル信号 |
| 28 | HSYNC | I | 水平同期信号 |
| 29 | VSYNC | I | 垂直同期信号 |
| 30 | RD | I | リードストローブ信号入力ピン |
| 31 | WRX | I | ライトストローブ信号入力ピン |
| 32 | DCX | I | レジスタ選択信号 |
| 33 | CS | I | チップ選択信号の入力ピン |
| 34 | RESET | I | LCMリセット入力信号 |
| 35 | IM0 | I | MCUインターフェースモード選択。 |
| 36 | IM1 | I | MCUインターフェースモード選択。 |
| 37 | IM2 | I | MCUインターフェースモード選択。 |
| 38 | IM3 | I | MCUインターフェースモード選択。 |
| 39 | GND | I | グランド |
最大絶対限界
| 項目 | 記号 | 値 | 単位 |
| ロジック用電源電圧 | VDD | 0.3～4.6 | V |
| 入力電圧 | Vin | VDD+0.3 | V |
| 動作温度 | Topr | -20～70 | ℃ |
| 保管温度 | Tstg | -30～80 | ℃ |
DC特性
| 項目 | 記号 | 最小 | タイプ | 最大 | 単位 | 試験条件 |
|
動作 電圧 |
VDD | 2.6 | 2.8 | 3.3 | V |
- |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V、Ta=25.C |
| 入力電圧 | VIH | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
入力リーク 電流 |
IIL | -1.0 |
- |
1.0 | μA | VIN=VDDまたはVSS |
LEDバックライト 特性
| 項目 | 記号 | 最小 | TYP | 最大 | 単位 |
テスト 条件 |
| 供給電圧 | Vf | - | 3.2 | - | V | If=80mA |
| 供給電流 | If | - | 80 | - | mA | - |
| 逆電圧 | Vr | - | - | - | V | - |
| 消費電力 | Pd | - | - | - | mW | - |
| LCMの輝度 |
- |
- | 300 |
- |
Cd/m2 | If=80mA |
| LCMの均一性 | - | - | - | - | % | If=80mA |
| バックライトの色 | 白 | |||||
光学 特性
| No. | 項目 | 記号 | 条件 | 仕様 | 単位 | |||
| 最小 | Typ | 最大 | ||||||
| 1 | 応答時間 | Tr+Tf | 25℃ |
- |
25 |
- |
Ms | |
| 2 | 透過率（PL付き） | T(%) |
- |
- |
6.1 |
- |
- |
|
|
3 |
コントラスト比 |
Cr |
θ=0、 通常 視野 角 |
500 |
700 |
- |
- |
|
|
4 |
視野 角 |
Hor. | θR |
CR>10 |
- | 60 | - |
度 |
| θL | - | 60 | - | |||||
| Ver. | Θ+ | - | 35 | - | ||||
| Θ- | - | 45 | - | |||||
