商品の詳細:
|
| 表示タイプ: | TFT液晶、RGB | 画面サイズ: | 3.5インチ |
|---|---|---|---|
| 解決: | 320x480ピクセル | 視聴方向: | 12:00 |
| インタフェース: | MCU（16ビットパラレル） | 動作電圧: | 2.6V～3.3V（ロジック） |
| ピン番号: | 32のピン | 繋がり: | プラグ (カスタマイズ可能) |
| 表面輝度: | 200cd/m2 (ニット) | 動作温度。: | -20°C〜 +70°C |
| LED Lifetime: | 40,000 時間 | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 3. 5インチ TFT LCD ディスプレイ モジュール,320×480 RGB LCD ディスプレイ,工業用TFTLCD |
||

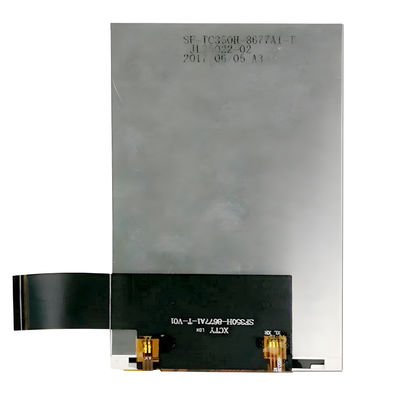

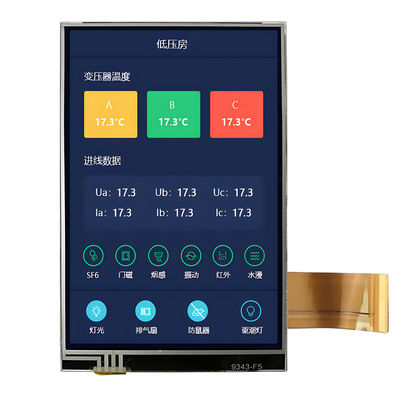

Saef Technology Limitedは、鮮明さ、信頼性、統合の容易さが重要な、要求の厳しい用途向けに設計された堅牢な3.5インチTFT LCDディスプレイモジュールを発表します。明るい320×480 RGBパネル、ILI9488ドライバー、および広い動作温度範囲を特徴とし、このディスプレイは、産業用HMI、医療機器、自動車ダッシュボード、IoT端末、およびポータブル機器に最適です。
✅ 高解像度TFTディスプレイ
320 × 480 RGBピクセルは、真の色表現で鮮明なテキスト、グラフィック、アイコンを提供します。
✅ 広い動作温度範囲
-20°Cから+70°Cまで対応し、工場フロアから屋外キオスクまで、過酷な環境下でも安定した性能を保証します。
✅ ILI9488ドライバー搭載MCUパラレルインターフェース
シンプルな16ビットパラレルインターフェースにより、高速データ転送が可能になり、一般的なマイクロコントローラー（STM32、PIC、AVR、NXP）との容易な統合が実現します。
✅ 高輝度 & 優れたコントラスト
200 cd/m²の輝度と700:1のコントラスト比により、明るい周囲光下でも鮮明な視認性を確保します。
✅ 広い視野角
水平視野角は左右最大45°、垂直は上35° / 下30°で、マルチユーザーアプリケーションに適しています。
✅ 低消費電力
標準的なロジック電流は<5mAで、ポータブルデバイスでのバッテリー寿命を延ばすための効率的なLEDバックライト設計を採用しています。
✅ 産業グレードの信頼性
業界の信頼性基準に従い、熱衝撃、湿度、および拡張温度サイクルでテストされています。
✅ カスタマイズ可能なタッチ & デザインオプション
無料のセミカスタムデザインサポートを提供しています。抵抗膜方式または静電容量方式のタッチパネルの追加、コネクタの変更、ファームウェアの調整、またはお客様の正確な仕様に合わせた機械的アウトラインの調整などを行います。
Saefの3.5インチTFTモジュールは、システムエンジニアを念頭に置いて設計されています:
統合されたDC/DCコンバータは、電源設計を簡素化します
詳細なタイミング図と初期化コードを提供し、より迅速なプロトタイピングを実現します
補強された曲げ領域を備えたFPCは、コンパクトな設計での信頼性の高い接続を保証します
正確な取り付けと組み立てのための公差を含む機械図面
産業用コントロールパネル、医療用モニター、車両ディスプレイ、またはスマートホームコントローラーを開発している場合でも、このモジュールは、最小限の設計オーバーヘッドで信頼性の高いパフォーマンスを提供します。
技術専門知識：当社のエンジニアリングチームは、回路図レビュー、ファームウェア調整、およびカスタマイズリクエストをサポートします。
高速プロトタイピング：完全なドキュメントとともに、5～7営業日以内にサンプルを入手できます。
市場対応：欧州および北米市場へのシームレスな参入のために、ROHS、REACH、およびCE指令に準拠しています。
品質保証：各ユニットは、MIL-STD-105EレベルIIに従ってAQL検査を受け、主要欠陥に対して0.65％のAQLが適用されます。
産業用HMI & コントロールパネル
医療モニタリング & 診断デバイス
自動車 & マリンディスプレイ
ポータブルテスト & 測定機器
IoTゲートウェイ & スマートホームパネル
小売POS & キオスクシステム
自信を持って設計する準備はできていますか？
データシート、サンプル初期化コード、または無料のデザインコンサルティングについては、当社の技術営業チームにお問い合わせください。お客様の正確な要件を満たすディスプレイの統合をお手伝いします。
機械的寸法
ピンインターフェース定義
| NO. | ピン名 | I/O | 説明 |
| 1-2 | K | O | LEDカソード |
| 3-4 | A | O | LEDアノード |
| 5 | NC | - | オープンに設定 |
| 6-7 | GND | I | グランド |
| 8-9 | VCC | I | 電源2.8V電圧 |
| 10 | NC | - | オープンに設定 |
| 11 | WR | I | 書き込みストローブ信号入力ピン |
| 12 | RS | I | レジスタ選択信号 |
| 13 | CS | I | チップ選択信号の入力ピン |
| 14 | RD | I | 読み出しストローブ信号入力ピン |
| 15-30 | DB0-DB15 | I/O | ディスプレイデータI/O |
| 31 | RESET | I | LCMリセット入力信号 |
| 32 | GND | I | グランド |
最大絶対限界
| 項目 | 記号 | 値 | 単位 |
| ロジック用電源電圧 | VDD | 0.3~4.6 | V |
| 入力電圧 | Vin | VDD+0.3 | V |
| 動作温度 | Topr | -20 to 70 | ℃ |
| 保管温度 | Tstg | -30 to 80 | ℃ |
DC特性
| 項目 | 記号 | 最小 | タイプ | 最大 | 単位 |
|
動作 電圧 |
VDD | 2.6 | 2.8 | 3.3 | V |
| 供給電流 | IDD | - | - | 5 | mA |
| 入力電圧 | VIH | 0.8VDD | - | VDD | V |
| VIL | 0 | - | 0.2VDD | V | |
|
入力リーク 電流 |
IIL | -1.0 | - | 1.0 | μA |
バックライト電気光学特性
| 項目 | 記号 | 最小 | 標準 | 最大 | 単位 |
テスト 条件 |
| 供給電圧 | Vf | - | 3.2 | 3.4 | V | If= 120mA |
| 供給電流 | If | - | 120 | - | mA | - |
| 逆電圧 | Vr | - | - | 5 | V | - |
| 消費電力 | Pd | - | - | - | mW | - |
| LCMの輝度 |
- |
200 | - | Cd/m2 | If= 120 mA | |
| LCMの均一性 | - | - | - | - | % | If=120 mA |
| バックライトの色 | 白 | |||||
光学 特性
| No. | 項目 | 記号 | 条件 | 仕様 | 単位 | |||
| 最小 | 標準 | 最大 | ||||||
| 1 | 応答時間 | Tr+Tf | 25℃ |
- |
25 |
- |
Ms | |
| 2 | 透過率（PL付き） | T(%) | - | - | 6.1 | - | - | |
|
3 |
コントラスト比 |
Cr |
θ=0, 通常 視野 角度 |
500 |
700 |
- |
- |
|
|
4 |
視野 角度 |
水平 | θR |
CR>10 |
40 | 45 | - |
度 |
| θL | 40 | 45 | - | |||||
| 垂直 | Θ+ | 30 | 35 | - | ||||
| Θ- | 15 | 30 | - | |||||
