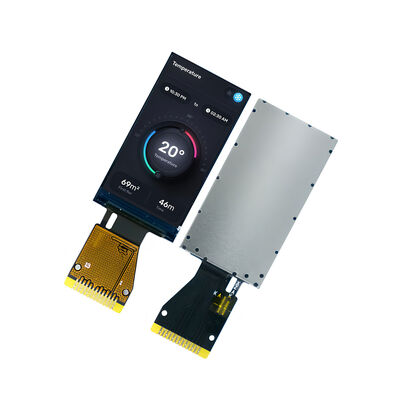

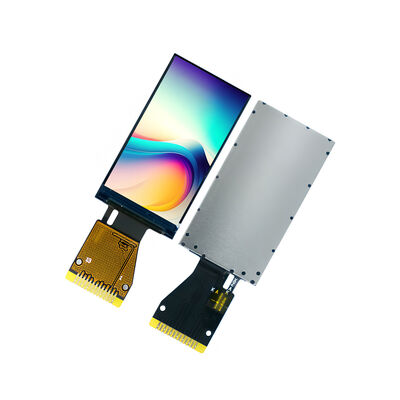

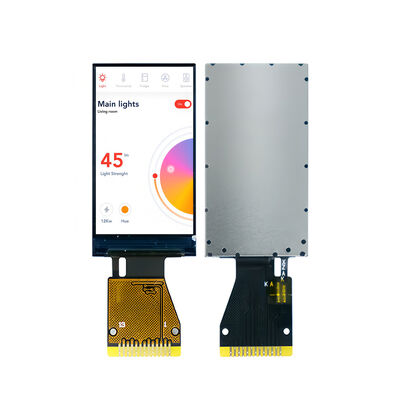

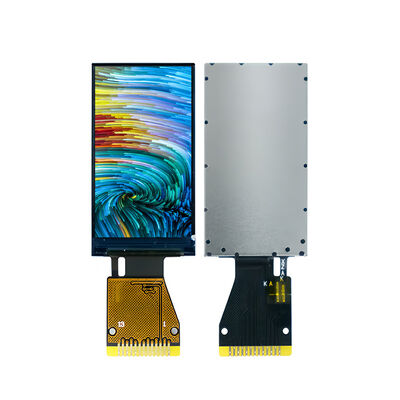

商品の詳細:
|
| 製品: | 1.14インチTFT液晶 | 解決: | 135×240ピクセル（RGB） |
|---|---|---|---|
| 表示タイプ: | IPS TFT、通常は黒 | インタフェース: | 4線SPI |
| 動作温度: | -20℃～+70℃ | ドライバーIC: | ST7789V |
| 表面輝度: | 400 cd/m² (標準) | 視聴方向: | 全方向80° |
| 電源電圧: | 2.5V～3.3V | バックライト: | 白色LED、駆動電流20mA |
| タッチパネル: | 含まれていません（ご要望に応じてカスタマイズ可能） | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 1.14インチ TFT LCD モジュール,SPI インターフェイス TFT ディスプレイ,低出力ST7789VLCDモジュール |
||
超コンパクトで高性能な TFT LCD 空間制限の組み込み設計
セーフ・テクノロジー・リミテッドは,サイズ,電力効率,視覚的透明性が重要なアプリケーションのために設計された1.14インチのTFTLCDモジュールSFTO114JY-7422ANを導入しました.135×240の解像度でこのディスプレイはウェアラブルデバイス,携帯医療モニター,IoTダッシュボード,ハンドヘルド機器,スマートホームインターフェイス.
低電力・高統合設計に最適化:
効率的なSPIインターフェース: 4行のSPIインターフェイスはピン数を最小限に抑え,PCBレイアウトを簡素化し,限られたI/Oを持つマイクロコントローラベースのシステムに最適です.
高明るさとコントラスト: 400 cd/m2 と 800:1 コントラスト比で,このディスプレイは室内および室外の隣接環境の両方で優れた読みやすさを保証します.
広い温度での動作: -20°Cから+70°Cの動作に認定され,さまざまな環境条件にさらされる装置に適しています.
低電源プロフィール: 動作中に典型的には8mAしか消費せず,睡眠モードでは15μAまで消費し,携帯アプリケーションではバッテリー寿命を延長します.
エンジニアリング評価に関する技術仕様:
アクティブエリア: 14.864mm × 24.912mm
ピクセルピッチ: 0.1101mm (H) × 0.1038mm (V)
供給電圧:VDD = 2.4V 〜 3.3V,VDDIO = 1.65V 〜 3.3V
バックライト電圧: 2.9V~3.1V (典型的には3.0V)
運用寿命:通常3万時間
適合性: RoHS,REACH,ISO90012015ISO14001:2015
なぜSaefと提携してディスプレイソリューションを作るのか?
このモジュールは標準的な非タッチディスプレイとして提供されていますが,Saefは半カスタムと完全にカスタムディスプレイソリューションに特化したものです.私たちは抵抗性または容量性タッチパネルを統合することができます.インターフェースを変更する精密な設計要件に合わせて機械的な輪郭を調整したりします 工学的なサポートがプロセス中に提供されます
理想的な:
ウェアラブルな健康・フィットネス機器
携帯医療診断機器
スマートホーム制御パネル
IoTセンサーディスプレイ
手持ちの試験器具と測定器具
産業状態の指標
消費電子機器の補助ディスプレイ
機能に合わせて設計され 機能するように作られています
Saefでは,すべてのピクセルとピンが重要だと理解しています. 私たちのエンジニアリングチームは,このディスプレイを製品にシームレスに統合したり,お客様のニーズに合わせてカスタマイズしたりするのに役立ちます.
高価な調査の行動への呼びかけ:
パフォーマンスに妥協しないコンパクトなディスプレイソリューションが必要ですか?サンプル,データシート,または私たちのエンジニアチームとのカスタムデザイン相談を今日ご依頼ください.
メカニカル次元
絶対最大格付け
| パラメータ | シンボル | ミニ | マックス | ユニット |
| 供給電圧 (I/O) | VDD | -0だった3 | 4.6 | V |
| アナログ電源電圧 | VDDIO | -0だった3 | 4.6 | V |
| 論理入力電圧 | VIN | -0だった3 | VDD+03 | V |
| 操作温度 | トップ | -20歳 | 70 | °C |
| 貯蔵温度 | Tst | -30歳 | 80 | °C |
電気特性
| パラメータ | シンボル | ミニ | タイプ | マックス | ユニット |
| LEDバックライトの電圧 | VbL | 2.9 | 3.0 | 3.1 | V |
| ロジックの供給電圧 | VDD | 2.4 | 2.8 | 3.3 | V |
| インターフェイス 動作電圧 | VDDIO | 1.65 | 1.8 | 3.3 | V |
| ゲートドライバ 高電圧 | VGH | 12.2 | - | 14.97 | V |
| ゲートドライバ 低電圧 | VGL | -12歳5 | - | -7番目16 | V |
| VDDの稼働電流 | IDD | - そうだ | 8 | 10 | mA |
| LEDバックライトの電流 | I bL について | 20 | - | mA | |
| 亮度 | Lbr | 350 | 400 | - そうだ | cd/m2 |
| スリープモード VDD | について | - そうだ | 15 | 30 | uA |
| スリープモード VDDIO | お願いします | - そうだ | 5 | 10 | uA |
|
運用寿命 |
- そうだ |
20000 |
30000 |
- そうだ |
時間 |
インターフェース・ピン定義
| 違う | シンボル | 記述 |
| 1 | NC | コネクトなし |
| 2 | NC | コネクトなし |
| 3 | SDA | SPIインターフェース入力/出力ピン |
| 4 | SCL | このピンがシリアルインターフェースクロックです |
| 5 | RS | 4行連続インターフェースでデータ/コマンド選択ピンを表示する. |
| 6 | リセット | この信号は装置をリセットします 信号は弱です |
| 7 | CS | チップ選択ピン,低有効,高無効. |
| 8 | GND | パワーグラウンド |
| 9 | NC | コネクトなし |
| 10 | VDD | アナログ用電源 |
| 11 | LEDK | LED カントード |
| 12 | LEDA | LEDアノード |
| 13 | GND | パワーグラウンド |
オプティカル特性
| ポイント | シンボル |
測定 条件 |
ミン | タイプする | マックス | ユニット | |
| 応答時間 | トル+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
ms |
|
視角 |
θ |
φ = 0o | 25 oC | - | 80 | - |
レベル |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| コントラスト比 | CR | - | 25 oC | 800 | - | - | |
|
CIEの色 調整する |
ホワイト | X について | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| そして | 25 oC | 0.325 | 0.327 | 0.329 | |||
| 赤色 | X について | 25 oC | 0.608 | 0.610 | 0.612 | ||
| そして | 25 oC | 0.331 | 0.333 | 0.335 | |||
| 緑色 | X について | 25 oC | 0.279 | 0.281 | 0.283 | ||
| そして | 25 oC | 0.531 | 0.533 | 0.535 | |||
| 青い | X について | 25 oC | 0.144 | 0.146 | 0.148 | ||
| そして | 25 oC | 0.136 | 0.138 | 0.140 | |||
|
伝播性 (偏振器で) |
4.8 | % | |||||
