商品の詳細:
|
| 製品: | 1.8インチ TFT スクリーン | 解決: | 128×160 ピクセル |
|---|---|---|---|
| ドライバーIC: | ILI9163C | 外形寸法: | 34.0×43.70×2.4mm |
| タッチスクリーン: | タッチスクリーンなし | 視聴方向: | 6:00 |
| インタフェース: | SPI インターフェイス | 繋がり: | はんだ |
| ピン番号: | 18のピン | 表面輝度: | 250 cd/m2 (ニット) |
| LED Lifetime: | 40,000 時間 | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 1.77インチのTFT液晶タッチスクリーン,128x160 SPI TFT ディスプレイ,コンパクトな内蔵LCD |
||
コンパクトで費用対効果の高いタッチディスプレイソリューション

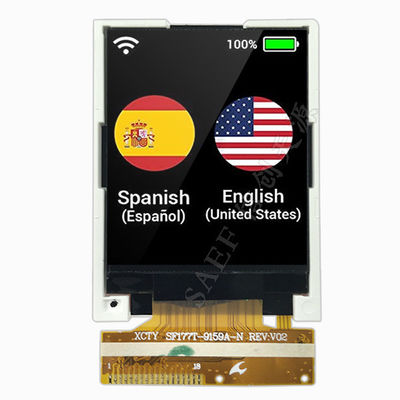

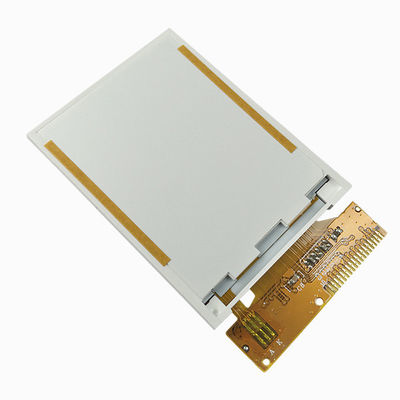

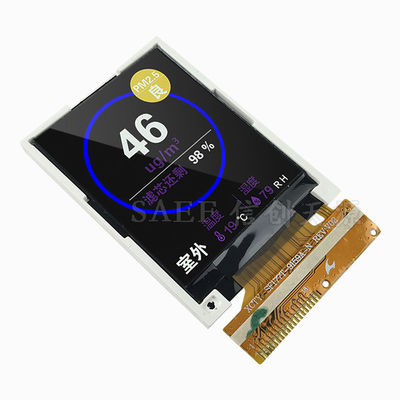

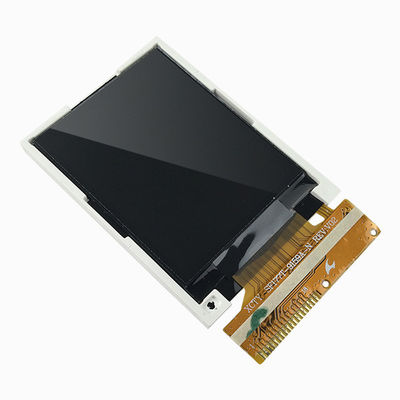

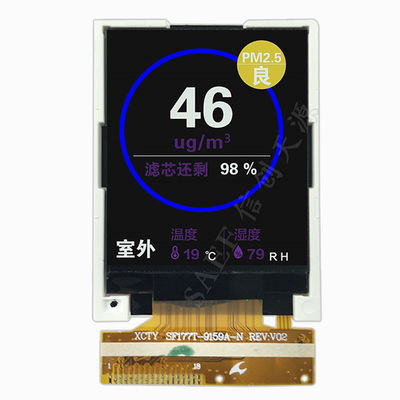

セーフ・テクノロジー・リミテッドは,スペース,コスト,タッチ機能が重要なアプリケーションのために設計された1.77インチの信頼性の高いTFTLCDモジュールSF-TC177T-9159B-Nを紹介します.128x160の解像度があるこのモジュールは,手持ちデバイス,産業用制御装置,携帯機器,消費電子機器のインターフェース.
シンプルさと耐久性のために設計されています
組み込み抵抗感触: 1,000このRTPは,手袋付きの操作や塵の多い環境などの容量感触が不適切である環境では,信頼性の高いインプットを提供します.
SPIインターフェース: 簡単に統合できる: ピンの数を最小限に抑え,PCBレイアウトを簡素化し,幅広いマイクロコントローラーと互換性を持ち,システムの複雑さを軽減します.
コンパクトなフットプリント: 34.0mm × 43.70mm × 2.4mm の大きさで,このディスプレイは機能性を犠牲にすることなく,スペースが限られたデザインに最適です.
幅広い動作温度範囲: -20°Cから+70°Cの動作に認定され,さまざまな環境条件下で安定した性能を保証します.
設計の検証に関する技術仕様:
アクティブエリア:約 28.03mm × 35.04mm (典型的なピクセルピッチに基づいて計算)
電源: VDD = 2.6V 〜 3.3V,VDDIO = 2.8V/1.8V
バックライト: 白いLED,前向きの電圧3.0V~3.4V (30mAドライブ)
タッチパネルの評価:X軸抵抗150 ̇500Ω,Y軸抵抗200 ̇800Ω;稼働電圧 ≤7V DC
適合性: 高低温,湿度,熱衝撃,振動耐性等を試験し,産業用信頼性基準を満たすように設計
なぜ Saef を 選択 する の です か
このモジュールはレジスティブなタッチパネルを 標準装備していますが,Saefは無料の半カスタマイズを 提供しています.
タッチパネルのアップグレード: I2C/SPIインターフェイスで容量タッチ (PCT) に切り替える.
インターフェースの柔軟性: MCU 選択に基づいて RGB または並列インターフェースに変更します.
光学カスタマイズ:明るさ,コントラスト,または見方角の特徴を調整します.
メカニカルタイラー: 輪郭の寸法,FPCの長さ,またはマウントオプションをカスタマイズします.
理想的な:
手持ちの工業用ターミナル
携帯医療監視装置
スマートホーム制御パネル
自動車用アフターマーケットのディスプレイ
消費電子機器のインターフェース
IoT デバイスのダッシュボード
組み合わさって 機能するように設計された
Saefでは,設計サイクルを通してエンジニアと提携し,サンプル,技術サポート,あなたのアプリケーションでシームレスに統合し,信頼性を持って実行する.
メカニカル・アウトライン・ダイメンション
インターフェース・ピン定義
| 違う | PIN名 | I/O | 記述 |
| 1 | VSS | 私は | 地面 |
| 2 | LED | オー | LED カソード |
| 3 | LED+ | オー | LEDアノード |
| 4 | VSS | 私は | 地面 |
| 5 | リセット | 私は | LCM リセット入力信号 |
| 6 | A0 | 私は | 登録 選択 信号 |
| 7 | SDA | 私は | データ入力信号を表示する |
| 8 | SCK | 私は | 時計入力信号を表示する |
| 9 | VDD | 私は | 電源 2.8V ストレージ |
| 10 | VDDIO | 私は | 電源 2.8V/1.8V 電圧 |
| 11 | CS | 私は | チップ選択信号の入力ピン |
| 12 | VSS | 私は | 地面 |
| 13 | YD | 私は | タッチパネル入力信号 |
| 14 | XL | 私は | タッチパネル入力信号 |
| 15 | YU | 私は | タッチパネル入力信号 |
| 16 | XR | 私は | タッチパネル入力信号 |
| 17 | VSS | 私は | 地面 |
| 18 | VSS | 私は | 地面 |
最大絶対限度
| ポイント | シンボル | 価値 | ユニット |
| ロジック用電源電圧 | VDD | 1.6~33 | V |
| 入力電圧 | ワイン | VDD+03 | V |
| 動作温度 | トップ | -20から70 | °C |
| 保存温度 | Tstg | -30から80 | °C |
DC 特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット | 試験条件 |
|
運用 電圧 |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| 供給電流 | IDD | - | - | 5 | mA | VDD=2.8V,Ta=25.C |
| 入力電圧 | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
入力漏れ 流動 |
IIL について | - 1つ0 | - | 1.0 | μA | VIN=VDDまたはVSS |
バックライト 電気光学特性
| ポイント | シンボル | ミニ | タイプ | マックス | ユニット |
テスト 条件 |
| 供給電圧 | Vf | 3.0 | 3.2 | 3.4 | V | If=30 mA |
| 供給電流 | もし | - | 30 | - | mA | - |
| 逆電圧 | ロープ | - | - | 5 | V | - |
| 電力消耗 | Pd | - | 288 | - | mW | - |
| LCM の 照明 濃度 |
- |
- | 250 | - | Cd/m2 | If=30mA |
| LCMの均一性 | - | 80 | - | - | % | If=30 mA |
| バックライトの色 | ホワイト | |||||
オプティカル特性
| 違う 違う | ポイント | シンボル | 条件 | 仕様 | ユニット | |||
| ミニ | タイプ | マックス | ||||||
| 1 | 応答時間 | トル+Tf | 25°C |
- |
15 |
- |
ミス | |
| 2 | 伝達力 (PLで) | T (%) | - | - | 7. 1 | - | - | |
|
3 |
コントラスト率 |
C.C. |
θ=0 正常 見る 角度 |
- |
250 |
- |
- |
|
|
4 |
観る 角度 |
ほら | θR |
CR>10 |
- | 45 | - |
レベル |
| θL | - | 45 | - | |||||
| ヴェル | Θ+ | - | 35 | - | ||||
| ほら | - | 15 | - | |||||
