商品の詳細:
|
| 画面サイズ: | 対角8.0インチ | 解決: | 1024×768(XGA) |
|---|---|---|---|
| テクノロジー: | IPS TFT、a-Siアクティブマトリクス | 色の濃さ: | 16.7百万色 |
| 視野角: | 170° (CR≧10) | インタフェース: | LVDSデジタル入力 |
| 表面輝度: | 300 cd/m² (標準) | コントラスト比: | 800:1 (標準的) |
| バックライト: | LED、12V、300mA | タッチスクリーン: | 利用可能 (RTP/CTP オプション) |
| 消費電力: | 0.383W (パネルのみ、標準) | 機械的互換性: | Innolux HJ080IA-01E のドロップイン交換品 |
| 動作温度。: | -20°Cから+70°C | コンプライアンス: | REACHとRoHSに準拠している |
| ハイライト: | 8インチのTFTLCDディスプレイモジュール,1024×768 XGA IPS パネル,セーフ テクノロジーのLCDディスプレイ |
||

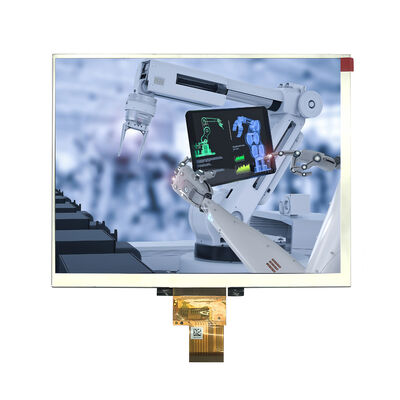

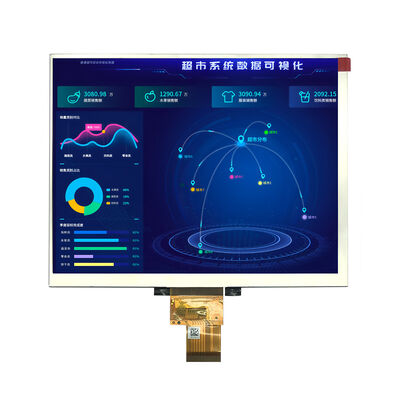

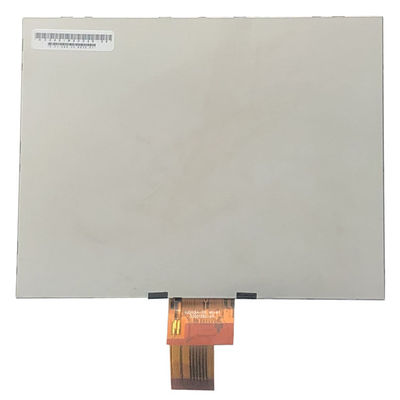

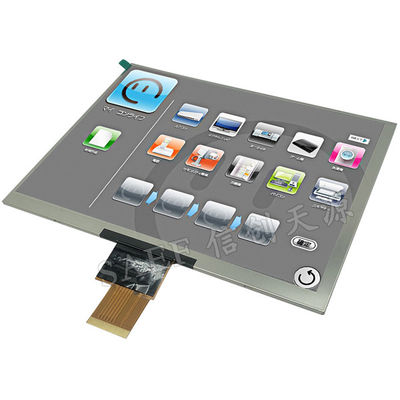

要求の厳しい産業および医療用途向けエンジニア対応8インチTFT LCDモジュール
Saef TechnologyのSFTO800SH-8833ANは、信頼性、光学的な明瞭さ、および重要な環境でのシームレスな統合を必要とするエンジニアやシステムインテグレーター向けに設計された高性能8インチTFT LCDディスプレイモジュールです。XGA解像度（1024×768）のIPSパネルを搭載し、このモジュールは、一貫した色再現と最大170°の広視野角を提供し、ヒューマンマシンインターフェース（HMI）、医療用モニター、試験装置、および産業用制御システムに最適です。
この8インチTFT LCDモジュールを選ぶ理由
プラグアンドプレイ互換性
Innolux HJ080IA-01Eディスプレイと完全に互換性があり、機械的な再設計なしで簡単にアップグレードできます。
LVDSインターフェースは、柔軟なスキャン方向制御（L/R、U/Dピン）を備えた6ビット/8ビットデータ入力をサポートしています。
信頼性のために設計
高湿度耐性で、拡張温度範囲（-20°C〜+60°C）で動作します。
堅牢な構造はISO9001およびISO14001規格に準拠しており、1年間の機能保証が付いています。
最適化された光学性能
300 cd/m²の輝度と800:1のコントラスト比により、高周囲光条件下での視認性を確保します。
70% NTSC色域とハードコーティングされた表面により、グレアを軽減し、耐久性を向上させます。
電力とバックライトの効率
CABC（コンテンツ適応型輝度制御）サポートによる低消費電力（標準0.383W）により、ダイナミックなバックライト管理を実現します。
LEDバックライトは40,000時間（50%輝度寿命）定格で、メンテナンスサイクルを削減します。
設計の柔軟性とカスタマイズ
タッチ統合（RTP/CTP）、カスタマイズされたコネクタ、ベゼルの変更、ファームウェアの調整など、無料またはセミカスタムソリューションを提供しています。
ピン互換性と詳細な機械図面（提供）により、PCBレイアウトとエンクロージャ設計が簡素化されます。
システム設計者向けの技術的なハイライト:
タイミングコントローラー：DE専用モードをサポート。SYNCモードは不要です。
電源シーケンス：ラッチアップを防ぎ、長期的な安定性を確保するために、厳密に定義された立ち上がり/立ち下がり時間。
ESDと取り扱い：組み立てと統合のための完全な静電気保護ガイドラインが含まれています。
ターゲットアプリケーション:
産業用HMIおよびPLCパネル
医療診断デバイスおよび患者モニター
自動車ダッシュボードおよび計器
試験および測定機器
キオスクおよびPOSシステム
認証済みで安全:
RoHS（2011/65/EU、2015/863/EU）、REACHに準拠し、94-62/ECガイドラインに基づいてパッケージされています。
ディスプレイソリューションの準備をしましょう:
ドロップイン交換またはタッチ付きの完全にカスタマイズされた8インチTFT LCDが必要な場合でも、Saef Technologyは、プロトタイプから生産まで専門家のサポートを提供します。データシート、CADファイル、無料の設計レビューについては、今すぐお問い合わせください。
機械的概要寸法
インターフェースピン定義
| ピン番号 | 記号 | I/O | 機能 |
| 1 | VCOM | P | 共通電圧 |
| 2 | VDD | P | デジタル回路用電源電圧 |
| 3 | VDD | P | デジタル回路用電源電圧 |
| 4 | NC | --- | 未接続 |
| 5 | リセット | I | グローバルリセットピン |
|
6 |
STBYB |
I |
スタンバイモード、通常はプルアップSTBYB = “1”、通常動作 STBYB = “0”、タイミングコントローラー、ソースドライバーはオフになり、すべての出力はHigh-Zになります |
| 7 | GND | P | グランド |
| 8 | RXIN0- | I | - LVDS差動データ入力 |
| 9 | RXIN0+ | I | + LVDS差動データ入力 |
| 10 | GND | P | グランド |
| 11 | RXIN1- | I | - LVDS差動データ入力 |
| 12 | RXIN1+ | I | + LVDS差動データ入力 |
| 13 | GND | P | グランド |
| 14 | RXIN2- | I | - LVDS差動データ入力 |
| 15 | RXIN2+ | I | + LVDS差動データ入力 |
| 16 | GND | P | グランド |
| 17 | RXCLKIN- | I | - LVDS差動クロック入力 |
| 18 | RXCLKIN+ | I | + LVDS差動クロック入力 |
| 19 | GND | P | グランド |
| 20 | RXIN3- | I | - LVDS差動データ入力 |
| 21 | RXIN3+ | I | + LVDS差動データ入力 |
| 22 | GND | P | グランド |
| 23 | NC | --- | 未接続 |
| 24 | NC | --- | 未接続 |
| 25 | GND | P | グランド |
| 26 | NC | --- | 未接続 |
| 27 | DIMO | O | バックライトCABCコントローラー信号出力 |
| 28 | SELB | I | 6ビット/8ビットモード選択 |
| 29 | AVDD | P | アナログ回路用電源 |
| 30 | GND | P | グランド |
| 31 | LED- | P | LEDカソード |
| 32 | LED- | P | LEDカソード |
| 33 | L/R | I | 水平反転 |
| 34 | U/D | I | 垂直反転 |
| 35 | VGL | P | ゲートOFF電圧 |
| 36 | CABCEN1 | I | CABC H/Wイネーブル |
| 37 | CABCEN0 | I | CABC H/Wイネーブル |
| 38 | VGH | P | ゲートON電圧 |
| 39 | LED+ | P | LEDアノード |
| 40 | LED+ | P | LEDアノード |
絶対最大定格
|
項目 |
記号 |
値 |
単位 |
|
| 最小 | 最大 | |||
|
電源電圧 |
VCC | -0.3 | 5.0 | V |
| AVDD | 6.5 | 13.5 | V | |
| VGH | -0.3 | 40 | V | |
| VGL | -20 | 0.3 | V | |
| VGH-VGL | - | 40 | V | |
| 動作温度保管温度 | TOP | -20 | 60 | ℃ |
| TST | -30 | 70 | ℃ | |
標準動作条件
|
項目 |
記号 |
値 |
単位 |
||
| 最小 | 標準 | 最大 | |||
|
電源電圧 |
VCC | 3.0 | 3.3 | 3.6 | V |
| AVDD | 9.8 | 10 | 10.2 | V | |
| VGH | 18.6 | 18.9 | 19.2 | V | |
| VGL | -8.1 | -7.8 | -7.5 | V | |
| 入力信号電圧 | VCOM | 3.0 | 3.6 | 3.9 | V |
| 入力ロジックハイ電圧 | VIH | 0.7Vcc | - | Vcc | V |
| 入力ロジックロー電圧 | VIL | 0 | - | 0.3Vcc | V |
消費電流
|
項目 |
記号 |
値 |
単位 |
備考 |
||
| 最小 | 標準 | 最大 | ||||
|
ドライバ用電流 |
IGH | - | 0.65 | 1.0 | mA | VGH=18.9V |
| IGL | - | 0.65 | 1.0 | mA | VGL=-7.8V | |
| ICC | - | 35 | 60 | mA | Vcc=3.3V | |
| IAVDD | - | 25 | 40 | mA | AVDD=10.0V | |
バックライト駆動条件
|
項目 |
記号 |
値 |
単位 |
||
| 最小 | 標準 | 最大 | |||
| LEDバックライト用電圧 | VL | 11. | 12 | 13.2 | V |
| LEDバックライト用電流 | IL | - | 300 | - | mA |
| LED寿命 | - | 30,000 | 40,000 | - | Hr |
AC電気的特性
| パラメータ | 記号 | 値 | 単位 | ||
| 最小 | 標準 | 最大 | |||
| クロック周波数 | RxFCLK | 20 | - | 71 | MHz |
| 入力データスキューマージン | TRSKM | 500 | - | - | ps |
| クロックハイ時間 | TLVCH | - | 4/(7* RxFCLK) | - | ns |
| クロックロー時間 | TLVCL | - | 3/(7* RxFCLK) | - | ns |
DC電気的特性
| パラメータ | 記号 | 値 | 単位 | ||
| 最小 | 標準 | 最大 | |||
| 差動入力ハイしきい値電圧 | RxVTH |
- |
- |
+0.1 | V |
| 差動入力ローしきい値電圧 | RxVTL | -0.1 |
- |
- |
V |
| 入力電圧範囲（シングルエンド） | RxVIN | 0 |
- |
2.4 | V |
| 差動入力コモンモード電圧 | RxVCM | |VID |/2 |
- |
2.4-|VID |/2 | V |
| 差動電圧 | |VID | | 0.2 | - | 0.6 | V |
| 差動入力リーク電流 | RVxliz | -10 | - | +10 | uA |
光学仕様
|
項目 |
記号 |
条件 |
値 |
単位 |
||
| 最小 | 標準 | 最大 | ||||
|
視野角（CR≥ 10） |
θL | Φ=180°（9時） | 75 | 85 | - |
度 |
| θR | Φ=0°（3時） | 75 | 85 | - | ||
| θT | Φ=90°（12時） | 75 | 85 | - | ||
| θB | Φ=270°（6時） | 75 | 85 | - | ||
| 応答時間 | TON+ TOFF | 25 | 50 |
msec |
||
| コントラスト比 | CR | 通常θ=Φ=0° | 600 | 800 | - | - |
|
色度 |
WX | 0.238 | 0.288 | 0.338 | - | |
| WY | 0.276 | 0.326 | 0.376 |
- |
||
| 透過率 | Tr |
- |
3.8 | 4.3 |
- |
% |
| 均一性 |
- |
- |
75 |
- |
- |
% |
| 輝度 |
L |
- |
- |
300 |
- |
cd/m2 |
